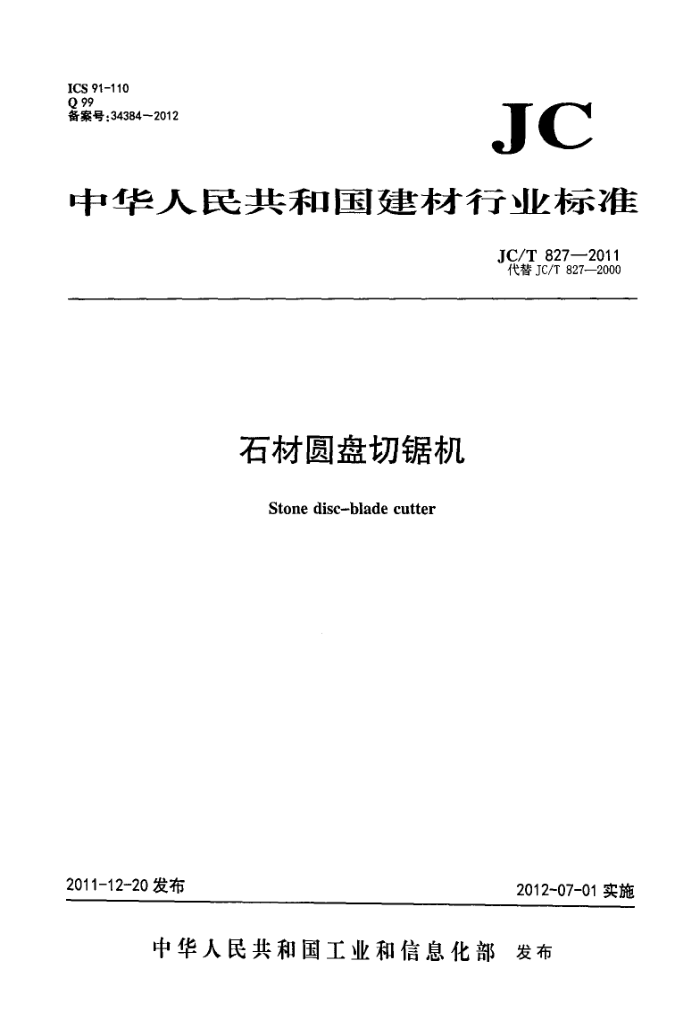

ICS 91-110 Q .99 备案号：34384-2012
JC
中华人民共和国建材行业标准
JC/T 827—2011 代替JC/T827—2000
石材圆盘切锯机
Stone disc--blade cutter
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部 发布 中华人民 共 和 中国建材行业标准
石材圆盘切锯机 JC/T 827—2011
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印制版权所有不得翻印
*
开本880×1230 1/16印张0.75 字数20千字 2012年5月第一版 反2012年5月第一次印刷
印数1——400 定价22.00元
书号：155160-027
* 编号：0716
网址：www.standardcnjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T827—2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JC/T827--2000《石材工业用圆盘切锯机技术条件》。与JC/T827—2000相比，除编
辑性修改外主要技术变化如下：
一标准名称由《石材工业用圆盘切锯机技术条件》修改为《石材圆盘切锯机》（见封面，2000年
版的封面)；一规范性引用文件中增加了8个引用标准并采用最新发布的版本（见第2章）；一增加了第3章“术语和定义”（见第3章)：一原标准第3章修改为本版的第4章，章标题由“分类”修改为“分类和命名”（见第4章，2000 年版的第3章）；一增加了结构特征代号（见4.2.2)；一增加了型号表示方法和型号示例（见4.2.1和4.2.3)；一增加了有关形位公差的要求（见5.1.2和5.1.3)；增加了有关安全的要求（见第5章）；一修改了原标准第5章的内容。本版按整机、主要零部件、装配、安全、外观等项目分别给出了规定（见第6章，2000年版的第5章）； -一增加了关于包装标准的规定（见8.2.1)。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：广东科达机电股份有限公司负责起草本标准参加起草单位：佛山市科达石材机械有限公司、苏州中材非金属矿工业设计研究院有限公司。 本标准主要起草人：李秀荣、曹晓林、李兵、杨莎莉、邵福兴、王俐健。 本标准于1988年9月首次发布，1996年复审确认，2000年6月第一次修订。
I JC/T827—2011
石材圆盘切锯机
1范围
本标准规定了石材圆盘切锯机（以下简称切锯机）的术语和定义、分类和命名、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于切割天然大理石、花岗石及类似材质荒料或板材的切锯机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T191包装储运图示标志（GB/T1912008，IS0780:1997，MOD） GB/T699优质碳素结构钢 GB/T1184—1996形状和位置公差未注公差值（eqvIS02768-2:1989) GB/T1800.1产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础(GB/T
1800.1—2009，IS0286-11988，MOD)
GB/T1804一—2000一般公差未注公差的线性和角度尺寸的公差(eqVIS02768-1:1989) GB/T1958产品几何量技术规范（GPS）形状和位置公差检测规定 GB2894安全标志及其使用导则 GB/T3766液压系统通用技术条件（GB/T3766-2001，eqvIS04413:1998） GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件（1EC60204-1:2005，
IDT)
GB/T5796.4一2005梯形螺纹第4部分：公差 GB/T6388运输包装收发货标志 GB/T7932 ：气动系统通用技术条件（GB/T7932-2003，IS04414:1998，IDT） GB/T8196机械安全防护装置固定式和活动式防护装置设计与制造一般要求（GB/T8196一
2003，IS014120:2002,MOD)
GB/T9439—2010灰铸铁件（ISO185:2005，MOD) GB/T10089—1988圆柱蜗杆、蜗轮精度 GB/T10095.1—2008 圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值（ISO
1328-1:1995，IDT)
GB/T11365—1989 锥齿轮和准双曲面齿轮精度 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T16471运输包装件尺寸与质量界限 GB/T17248.3声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量现
场简易法(GB/T17248.3—1999，eqvIS011202:1995)
GB/T18601-2009天然花岗石建筑板材
1 JC/T827—2011
GB/T19766—2005天然大理石建筑板材 JB/T4385.1锤上自由锻件通用技术条件 JB/T5994装配通用技术条件 JB/T8828 切削加工件通用技术条件 JC/T401.2建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T402-2006水泥机械涂漆防锈技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
横梁 crossbeam 支承切割头的大梁部件。
3. 2
切割头cuttinghead 安装切割锯片并对石板进行切割的部件。
3. 3
对角线差 diagonal tolerance 规格板材两条对角线长度差的绝对值。
4分类和命名
4.1分类
切锯机按用途分为两类： a）切板机：用于裁切大理石或花岗石规格板材： b）锯石机：用于将大理石或花岗石荒料锯切成一定厚度的薄板或块料。
4.2型号 4.2.1 型号表示方法
Y
3
-
S
切割头配置数目(1个头时不标注) 最大工作长度(cm) 结构特征代号 Q表示切板机类、J表示锯石机类切锯机类别代号石材类产品代号
4.2.2结构特征代号
切锯机的结构特征代号见表1。
2
