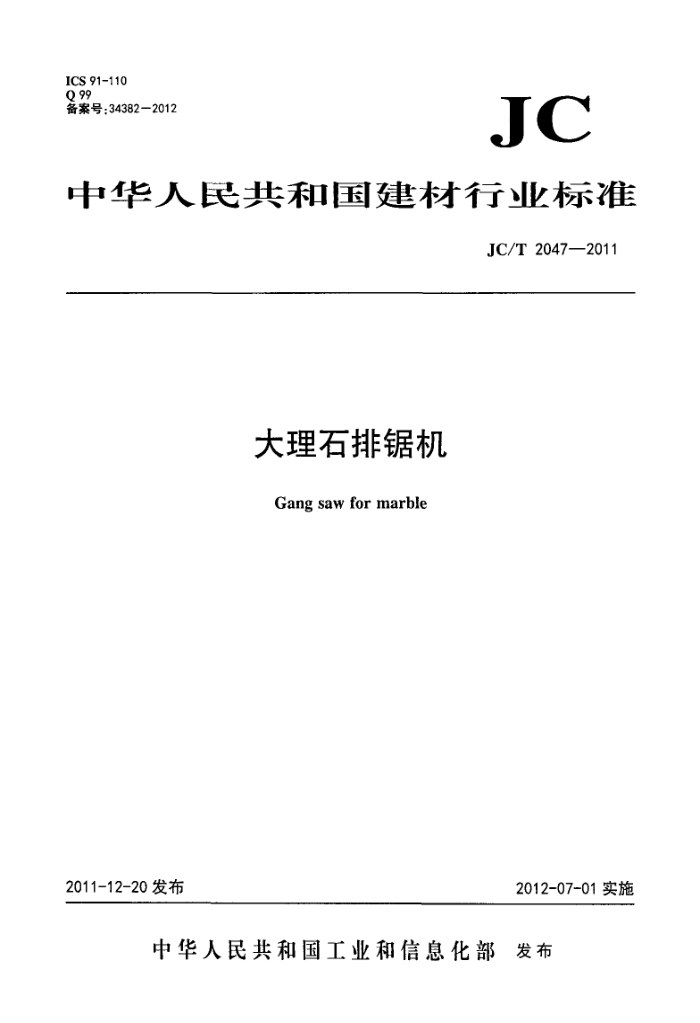

ICS 91-110 Q 99 备案号：34382—2012
JC
中华人民共和国建材行业标准
JC/T 2047—2011
大理石排锯机
Gang saw for marble
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国建材行业标 雅
大理石排锯机 JC/T 2047-2011
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 01/16 印张0.75字数22千字 2012年5月第一版 2012年5月第一次印刷
印数1—400定价19.00元
书号：155160·025
* 编号：0714
网址：www.standaricnjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，由发行部负资调换。 JC/T2047—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：广东科达机电股份有限公司。 本标准参加起草单位：佛山市科达石材机械有限公司、苏州中材非金属矿工业设计研究院有限公司。 本标准主要起草人：徐五立、杨莎莉、李秀荣、李兵、王俐健。 本标准为首次发布。
I JC/T2047—2011
大理石排锯机
1范围
本标准规定了大理石排锯机（以下简称排锯机)的术语和定义、型号和基本参数、要求、试验方法、 检验规则以及标志、包装、运输和贮存。
本标准适用于锯切天然大理石及类似材质荒料的排锯机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（GB/T191--2008，ISO780:1997，MOD） GB/T699优质碳素结构钢 GB/T1184—1996形状和位置公差 未注公差值（eqvIS02768-2:1989） GB/T1591低合金高强度结构钢 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差（eqVIS02768-1:1989) GB/T1958产品几何量技术规范(GPS）形状和位置公差检测规定 GB2894安全标志及其使用导则 GB/T3766液压系统通用技术条件 GB5226.1-2008机械电气安全机械电气设备第1部分：通用技术条件（IEC60204-1:2005
IDT)
GB/T6388 运输包装收发货标志 GB/T8196机械安全防护装置 固定式和活动式防护装置设计与制造一般要求（GB/T8196-一
2003,IS014120:2002,MOD)
GB/T9439--2010 灰铸铁件（ISO1852005，MOD） GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 13890 天然石材术语 GB/T16471 运输包装件尺寸与质量界限 GB/T17248.3声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量现
场简易法（GB/T17248.3—1999，eqvISO11202:1995)
GB/T19766—2005天然大理石建筑板材 JB/T4385.1锤上自由锻件通用技术条件 JB/T5994装配通用技术条件 JB/T8828切削加工件通用技术条件 JC/T401.2建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T402—2006水泥机械涂漆防锈技术条件 JC/T532—20073 建材机械钢焊接件通用技术条件
1 JC/T2047—2011 3术语和定义
GB/T13890界定的以及下列术语和定义适用于本文件。
3. 1
机架bodyframe 支承和安装其他部件的基础件，可为整体式结构，也可为梁柱式结构。
3. 2
锯框bladeframe 用于安装锯条的框架
3.3
连杆connectingrod 将曲柄转动部分的动力和运动传递到作往复运动的锯框上的杆状构件。
用
3.4
曲柄crank
银明拍文本庆快
能绕主轴轴线回转360°，并传递主轴动力到连杆的柄状构件。淇书文鼠提响照品不装
3.5
华尔美品
荒料车blocktrolley 用于固定和运输大理石荒料的装置。
味紫份00118
公风品理 aou
3.6
工作宽度workingwidth 最大可加工大理石荒料的宽度。
4型号和基本参数
4.1型号 4.1.1型号表示方法
迎欢
大理石排锯机的型号表示方法如下：
S品/品
O7USOSNT
最大加工长度（cm）分隔符工作宽度（cm）排锯机类别代号（“J”表示锯类，“P”表示排锯机的特征）石材类产品代号
全我欢 00
4.1.2标记示例
示例：符合JC/T2047—2011，工作宽度为200cm、最大加工长度为330cm的大理石排锯机型号标记为：
大理石排锯机JC/T2047—2011SJP200/330
4.2基本参数
排锯机的基本参数见表1。
2
