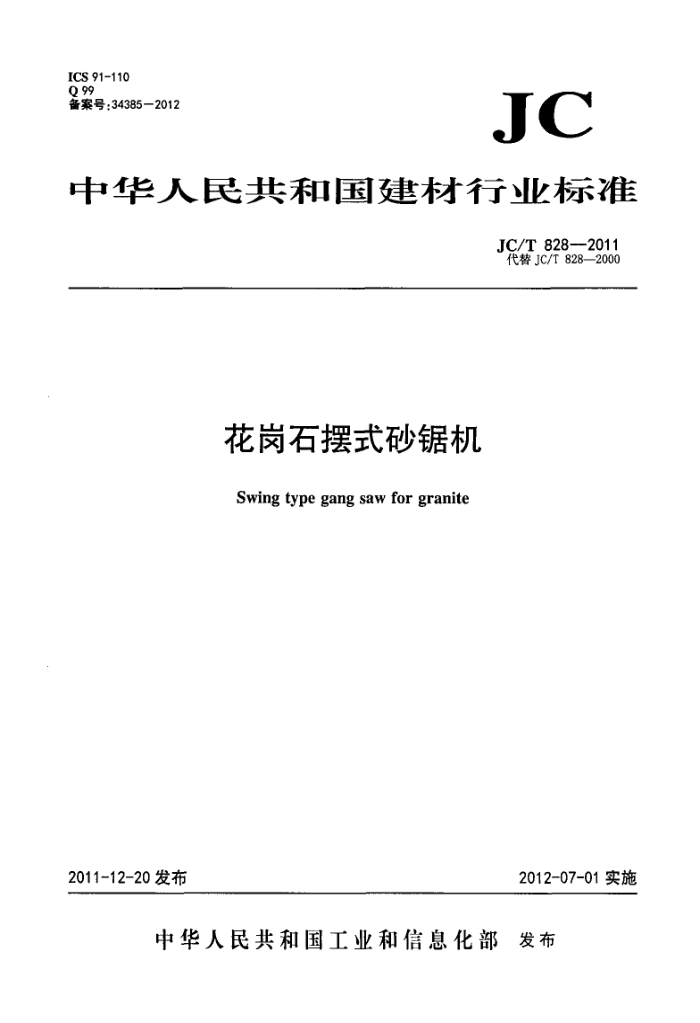

中华人民共和国建材行业标准
JC/T828-2011 代替JC/T828—2000
花岗石摆式砂锯机 Swing type gang saw for granite
2012-07-01实施
2011-12-20 发布
中华人民共和国工业和信息化部发布 JC/T828—2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JC/T828—2000《石材工业用摆式砂锯机技术条件》。与JC/T828-2000相比，除编
辑性修改外主要技术变化如下：
一标准名称由《石材工业用摆式砂锯机技术条件》修改为《花岗石摆式砂锯机》（见封面，2000 年版的封面）；一增加了第3章“术语及定义”（见第3章)；一2000版的第3章，本版修改为第4章，章标题修改为：型号和基本参数（见第4章，2000年版的第3章)；一删除了2000版第3章中“结构型式”的内容及图1，本版修改为“基本参数”（见4.2，2000 年版的第3章）； -增加了对未注形位公差的要求（见5.1.3、5.1.4)；一增加了5.5有关“安全要求”的规定（见5.5)；一修改试验方法的内容。本版按整机、主要零部件、装配、安全、外观等项目分别给出了规定（见第6章，2000年版的第5章）；一修改了空运转要求和负载运转要求（见6.2，2000年版的4.7，4.8)；一增加了零部件的试验方法、装配检验和安全检验方法（见6.3、6.4、6.5)：一替换了2000版7.2中引用标准JC/T406，本版修改为引用GB/T13384（见8.2.1，2000年版
的7.2)。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：广东科达机电股份有限公司。 本标准参加起草单位：佛山市科达石材机械有限公司、苏州中材非金属矿工业设计研究院有限公司。 本标准主要起草人：徐五立、李兵、杨莎莉、李秀荣、唐靖炎、王俐健。 本标准首次发布于1988年，1996年第一次修订，2000年4月第二次修订。
1 JC/T828-2011
花岗石摆式砂锯机
1范围
本标准规定了花岗石摆式砂锯机（以下简称砂锯机)的术语和定义、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于锯切天然花岗石及类似材质荒料的砂锯机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（GB/T191--2008，IS0780:1997，MOD) GB/T699优质碳素结构钢 GB/T1184-1996形状和位置公差未注公差值(eqvIS02768-2:1989) GB/T1591低合金高强度结构钢 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1:1989) GB/T1958产品几何量技术规范(GPS）形状和位置公差检测规定 GB2894安全标志及其使用导则 GB/T3766液压系统通用技术条件（GB/T3766—2001，eqVIS04413:1998) GB5226.12008机械电气安全机械电气设备第1部分：通用技术条件（IEC60204-1:2005，
IDT)
GB/T 6388 3运输包装收发货标志 GB/T8196 机械安全防护装置 ：固定式和活动式防护装置设计与制造一般要求（GB/T8196一
2003,IS014120:2002，MOD)
GB/T9439—2010 灰铸铁件(ISO185:2005，MOD) GB/T11336直线度误差检测
标牌
GB/T13306 GB/T 13384 机电产品包装通用技术条件 GB/T13890 天然石材术语 GB/T 16471 运输包装件尺寸与质量界限 GB/T17248.3声学机器和设备发射的噪声 工作位置和其他指定位置发射声压级的测量现
场简易法(GB/T17248.3—1999，eqvIS011202：1995)
GB/T18601-2009天然花岗石建筑板材 JB/T4385.1锤上自由锻件通用技术条件 JB/T5994装配通用技术要求 JB/T8828切削加工件通用技术条件 JC/T401.2建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件
1 JC/T828—2011
JC/T402—2006 ：水泥机械涂漆防锈技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
3术语和定义
GB/T13890界定的以及下列术语和定义适用于本文件。
3. 1
立柱 column 直立的柱状物，用于支承和安装其他部件的基础件。
3. 2
机架bodyframe 支承和安装其他部件的基础件，一般由横梁和纵梁组成。
3. 3
锯框bladeframe 用于安装锯条的框架。
3. 4
连杆 connectingrod 将曲柄转动部分的动力和运动传递到作往复运动的锯框上的杆状构件。
3. 5
曲柄crank 能绕主轴轴线回转360°，并传递主轴动力到连杆的柄状构件。
3. 6
主轴 mainshaft 安装在飞轮上的轴，通过飞轮从电动机接收动力并通过曲柄连杆传送给锯框。
3. 7
飞轮flywheel 通过皮带传送动力给轴并减速和储存能量的轮状构件。
3. 8
摇臂swingarm 用来悬挂锯框，并能使锯框绕其铰支点进行往复摆动的构件。
3. 9
荒料车blocktrolley 用来固定和运输花岗石荒料的装置。
3.10
工作宽度 working width 最大可加工花岗石荒料的宽度。
4型号和基本参数
4.1型号 4.1.1 型号表示方法
2 JC/T828—2011
最大加工长度(cm) 分隔符工作宽度（cm) 砂锯机类别代号：“J”表示锯类，“S”表示砂锯的特征石材类产品代号
4.1.2标记示例
示例：符合JC/T8282011，工作宽度为450cm，最大加工长度330cm的花岗石摆式砂锯机型号标记为
花岗石摆式砂锯机JC/T828-2011SJS450/330
4.2基本参数
砂锯机的基本参数见表1。
表1基本参数
项目工作宽度系列
单位 cm
参数 420 280~400 210~220 62~75
300 330 350
380
450
480
500
600
最大加工荒料长度范围最大加工荒料高度范围
cm
锯框往复频率
次/min
5要求
5.1基本要求 5.1.1砂锯机应符合本标准规定，并按规定程序批准的图样和技术文件制造。 5.1.2砂锯机出厂应具有完整性，零部件、附件、配套件齐全。 5.1.3机械加工质量应符合JB/T8828的规定。其中未注公差的线性尺寸和角度尺寸的公差等级不应低于GB/T1804一2000中的m级：直线度、平面度、圆度的未注公差值等级不应低于GB/T1184—1996 中的K级。 5.1.4焊接件的质量应符合JC/T532一2007的有关规定。其中焊接接头的表面质量等级不应低于IV级；未注公差尺寸及角度的极限偏差等级不应低于B级：直线度及平面度公差等级不应低于GB/T1184一 1996表1的F级。 5.1.5灰铸铁件材料不应低于GB/T9439--2010表中HT200的规定，并应进行时效处理。 5.1.6铸钢件应符合JC/T401.2的有关规定。 5.1.7锻件应符合JB/T4385.1的有关规定。 5.1.8外购件、外协件及配套件质量应符合相应的国家标准、行业标准或产品图样的规定并附有产品合格证。 5.1.9 液压系统应符合GB/T3766的规定。 5.1.10装配质量应符合JB/T5994的规定。
