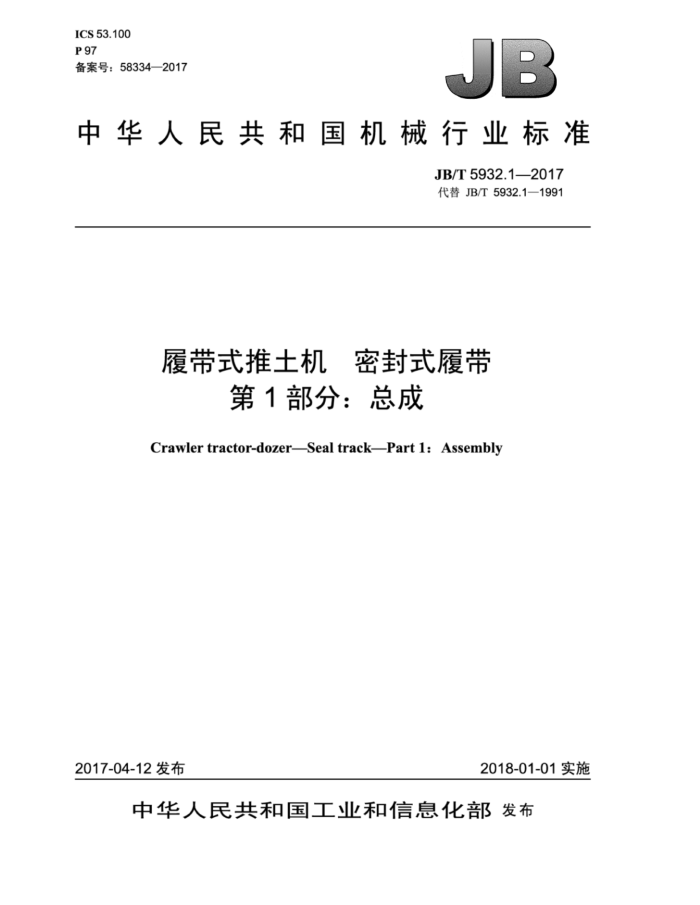

ICS53.100 P97 备案号：58334—2017
JB
中华人民共和国机械行业标准
JB/T5932.1—2017 代替JB/T5932.1—1991
履带式推土机 密封式履带
第1部分：总成
Crawler tractor-dozer-Seal track-Part1:Assembly
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
履带式推土机密封式履带
第1部分：总成 JB/T 5932.12017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.75印张·23千字
2018年1月第1版第1次印刷
定价：15.00元
*
书号：15111·14480 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T5932.1—2017
目 次
前言范围
I
1 2 3 分类，
规范性引用文件
3.1型式. 3.2标记.. 3.3参数.. 4要求... 5检验规则， 5.1出厂检验， 5.2型式检验 6标志、包装、运输和贮存 6.1标志. 6.2 包装. 6.3运输. 6.4贮存附录A（资料性附录） 结构参数、推荐材料、 附录B（资料性附录） 履带密封件
图1 履带总成结构型式图B.1 履带密封件的型式和结构尺寸
表A.1 履带总成基本参数示例. 表A.2 履带总成主要零件名称及推荐材料表 B.1 履带密封件的适用场合，表B.2 A、B、C型履带密封件的材料及其性能表B.3 D、E、F型履带密封件的材料及热处理要求
8 JB/T5932.1—2017
前言
JB/T5932《履带式推土机 、密封式履带》分为五个部分：
第1部分：总成；一第2部分：链轨节；第3部分：履带板；一第4部分：销轴和销套；一第5部分：履带螺栓。 本部分为JB/T5932的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T5932.1一1991《履带式推土机密封式履带总成》，与JB/T5932.1一1991相比主
要技术变化如下：
修改了范围（见第1章，1991年版的第1章）；一增加、删除和修改了规范性引用文件（见第2章，1991年版的第2章）；一增加了履带总成的型式分类及标记方法（见3.1、3.2，1991年版的第3章）：
修改了结构型式，增加了润滑履带的图示及相关参数（见第3章，1991年版的第3章）；一增加、删除和修改了相关要求（见第4章，1991年版的第4章）；删除了试验方法（见1991年版的第5章）；修改了检验规则（见第5章，1991年版的第6章）；修改了标志、包装、运输和贮存的要求（见第6章，1991年版的第7章）。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：山推工程机械股份有限公司、天津工程机械研究院。 本部分主要起草人：朱正象、刘锡霞、宋琳莹。 本部分所代替标准的历次版本发布情况为：
JB/T5932.1—1991。
II JB/T5932.1—2017
履带式推土机密封式履带第1部分：总成
1范围
JB/T5932的本部分规定了履带式推土机常用节距密封式履带总成的分类、要求、检验规则及标志、包装、运输和贮存。
本部分规定的密封式履带总成适用于履带式推土机及其变型产品（推耙机、吊管机等），其他履带式工程机械可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 JB/T5932.2 履带式推土机密封式履带第2部分：链轨节 JB/T 5932.3 履带式推土机密封式履带 第3部分：履带板 JB/T 5932.4 履带式推土机 密封式履带 第4部分：销轴和销套 JB/T 5932.5 履带式推土机 密封式履带 第5部分：履带螺栓 JB/T 5947 工程机械包装通用技术条件 JB/T11010 履带式推土机 履带和齿块用螺母
3分类 3.1型式
履带总成按密封方式分为普通密封履带（简称密封履带）和密封润滑履带（简称润滑履带），分别用字母M和R标识。月 履带总成结构型式如图1所示。
oaon
10 11 12
a)M型履带总成
图1履带总成结构型式
1
