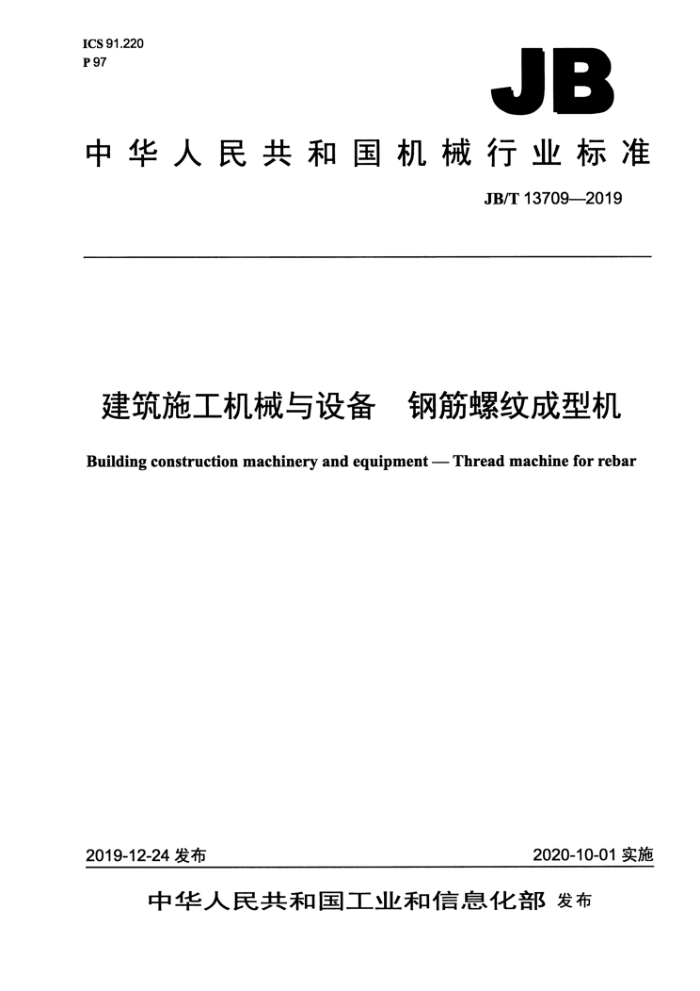

ICS 91.220 P 97
JB
中华人民共和国机械行业标准
JB/T13709—2019
建筑施工机械与设备 钢筋螺纹成型机
Building constructionmachineryand equipmentThread machineforrebar
2020-10-01实施
2019-12-24发布
中华人民共和国工业和信息化部发布 JB/T13709—2019
目 次
前言. 1范围 2规范性引用文件 3术语和定义 4分类、参数及型号 5技术要求.. 6试验方法.. 7检验规则... 8使用说明书.. 9标志、包装、贮存、运输附录A（资料性附录） 螺纹机试验记录表
1
表1噪声修正值表2故障分类及故障危害度系数表3检验项目，表A.1 整机参数测量及外观质量检验表A.2 电气系统安全性试验表A.3 空载试验表A.4 负载试验表A.5 加工螺纹精度检验表A.6 噪声试验表A.7 可靠性试验，
10 .10 10 .11 JB/T13709—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准负责起草单位：中国建筑科学研究院有限公司建筑机械化研究分院。 本标准参加起草单位：廊坊凯博建设机械科技有限公司、柳州欧维姆机械股份有限公司、山东连环
钢筋加工装备有限公司、深圳市康振机械科技有限公司、北京思达建茂科技发展有限公司、上海鼎锐钢筋工程技术有限公司、沈阳建筑大学工厂、长葛市巨霸机械有限公司、武汉四方圆机械设备有限公司、 重庆二航钢筋连接工程责任有限公司、北京皓天琪业机械有限公司、河北新世纪机械零部件有限公司、 北京中建科联技术发展中心、中国建设教育协会建设机械职业教育专业委员会、北京五隆兴科技发展有限公司、中国工程机械工业协会钢筋及预应力机械分会。
本标准主要起草人：肖飞、刘子金、王振丰、赵红学、吴志勇、张运德、邹培明、王爱军、赖志勇、 陈士忠、王华民、方军、胡世江、徐士琪、彭树勋、白建平、林进华、刘承桓、鲁卫涛、王开宇、张永津。
本标准为首次发布。
II JB/T13709—2019
建筑施工机械与设备钢筋螺纹成型机
1范围
本标准规定了钢筋螺纹成型机（以下简称螺纹机）的术语和定义、分类、参数及型号、技术要求、 试验方法、检验规则、使用说明书以及标志、包装、贮存、运输。
本标准适用于建筑用12mm50mm钢筋端头外螺纹加工的螺纹机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T197普通螺纹公差 GB/T1499.2钢筋混凝土用钢 第2部分：热轧带肋钢筋 GB2894安全标志及其使用导则 GB/T3766一2015液压传动系统及其元件的通用规则和安全要求 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T7920.17钢筋加工机械术语 GB/T9969工业产品使用说明书总则 GB/T 13306 标牌 GB/T14048.1 低压开关设备和控制设备第1部分：总则 GB/T16924 钢件的火与回火 GB/T18209.2 机械电气安全指示、标志和操作 ：第2部分：标志要求 JB/T5936 工程机械机械加工件通用技术条件 JB/T5937 工程机械灰铸铁件通用技术条件 JB/T 5939 工程机械铸钢件通用技术条件 JB/T 5943 工程机械 焊接件通用技术条件 JB/T 5946 工程机械涂装通用技术条件 JB/T 5947 工程机械包装通用技术条件
3 术语和定义
GB/T7920.17界定的以及下列术语和定义适用于本文件。
3.1
钢筋螺纹成型机threadmachineforrebar 将钢筋端部加工成螺纹的专用设备。
3.2
钢筋滚轧螺纹成型机 rollingthread machineforrebar 将钢筋端部滚轧加工成螺纹的专用设备。
1 JB/T13709—2019
3.3
钢筋直接滚轧螺纹成型机rollingthreadmachineforinitialrebar 钢筋的横纵肋不经过处理直接进行滚压螺纹的螺纹机。
3.4
钢筋剥肋滚轧螺纹成型机rib-cutting&rollingthreadmachineforrebar 将钢筋的横纵肋剥掉后滚压螺纹的螺纹机，
3.5
钢筋切削螺纹成型机cuttingthreadmachineforrebar 将钢筋端部切削加工成螺纹的专用设备。
3.6
钢筋丝头rebarthreadedsector 接头中钢筋端部的螺纹区段。
4分类、参数及型号
4.1分类
螺纹机按螺纹成型工艺分为钢筋滚轧螺纹成型机和钢筋切削螺纹成型机。其中钢筋滚轧螺纹成型机又分为钢筋剥肋滚轧螺纹成型机和钢筋直接滚轧螺纹成型机。 4.2 2主参数
螺纹机以能够加工的钢筋丝头对应的钢筋最大公称直径为主参数，单位为毫米（mm）。 主参数系列为：25、32、40、50。
4.3型号 4.3.1编制方法
螺纹机的型号由制造厂自定义代号、名称代号、特性代号、主参数组成。螺纹机型号表示方法如下：
-GL-A
主参数：钢筋最大公称直径，单位为毫米（mm）特性代号：剥滚式—-GB，直滚式—GZ，切削式——Q 名称代号：钢筋螺纹成型制造厂自定义代号：用两个大写英文字母表示
4.3.2标记示例
示例1：加工最大钢筋公称直径为50mm的钢筋剥肋滚轧螺纹成型机，标记为：
螺纹机×X×-GL-GB50
示例2 加工最大钢筋公称直径为32mm的钢筋切削螺纹成型机，标记为：
螺纹机×X-GL-Q32
2
