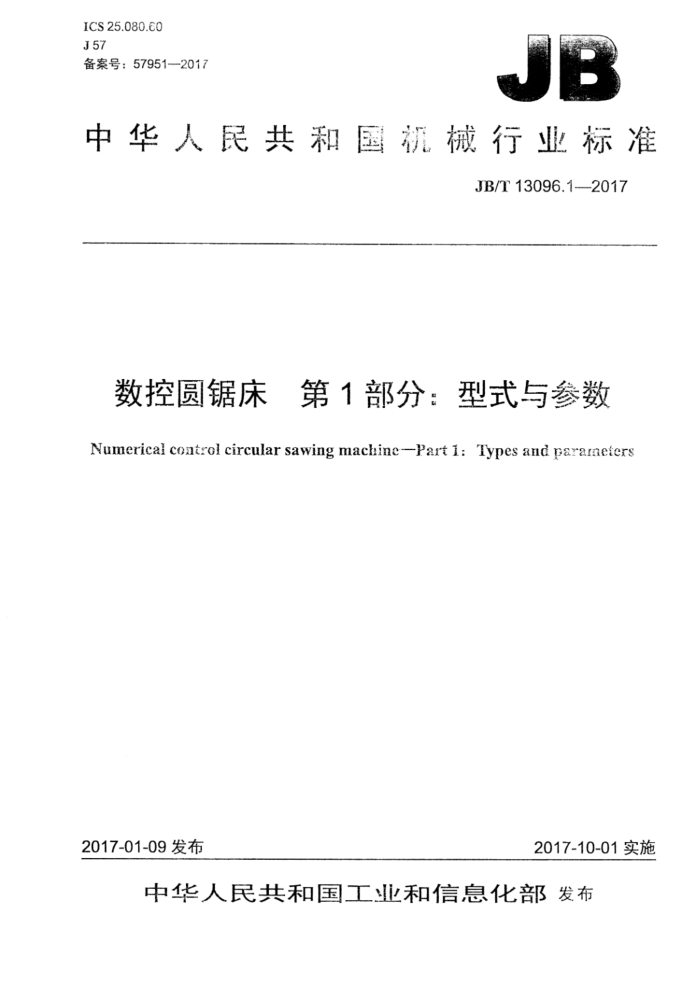

1CS25.080.60 J57 备案号：57951—2017
中华人民共和国机械行业标准
JB/T13096.1--2017
数控圆锯床 天第1部分：型式与参数 Numerical control circular sawing machine--Part 1: Types and paraineters
2017-01-09发布
2017-10-01实施
中华人民共和国工业和信息化部发布 JB/T13096.1--2017
目 次
前言 1范围 2 规范性引用文件 3系列构成 4型式..
II
4.1 数控卧式圆锯床 4.2 数控摆式圆锯床.. 4.3 数控立式圆锯床.
5参数
+
图1 数控圆锯床系列构成 2 数控卧式圆锯床... 图3 数控摆式圆锯床. 图4 数控立式圆锯床.
2
表1数控卧式圆锯床、数控立式刷锯床的参数表2数控摆式圆锯床的参数. JB/T13096.1—2017
前言
JB/T13096《数控圆锯床》分为五个部分：
第1部分：型式与参数；第2部分：数控卧式圆锯床 精度检验；第3部分：数控卧式圆锯床 技术条件；第4部分：数控摆式圆锯床 精度检验；第5部分：数控摆式圆锯床 技术条件。
本部分为JB/T13096的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：湖南湖机国际机床制造有限公司、浙江晨龙锯床股份有限公司、浙江晨雕机械制
造有限公司、浙江锯力煌锯床股份有限公司、石家庄威锋机械制造有限公司。
本部分主要起草人：叶钧、丁侠胜、卢建飞、李斌胜、邢彬。 本部分为首次发布。
II JB/T13096.1-2017
数控圆锯床第1部分：型式与参数
1范围
JB/T13096的本部分规定了数控圆锯床的系列构成、型式与参数。 本部分适用于新设计的冷锯金属数控圆锯床。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
YB/T4207--2009冶金用硬质合金齿圆锯片 YB/T4325—2013治金用金属陶瓷齿圆锯片
3系列构成
数控圆锯床的系列构成如图1所示。
数控卧式圆锯床
数控圆锯床
数控摆式圆锯床
数控立式圆锯床
图1数控圆锯床系列构成
4型式
4.1数控卧式圆锯床
数控卧式圆锯床的型式如图2所示。
- JB/T13096.1—2017
o
图2 数控卧式圆锯床
4.2数控摆式圆锯床
数控摆式圆锯床的型式如图3所示。
图3数控摆式圆锯床
4.3数控立式圆锯床
数控立式圆锯床的型式如图4所示。 JB/T13096.12017
图4数控立式圆锯床
5参数
数控卧式圆锯床、数控立式圆锯床的参数见本部分表1，数控摆式圆锯床的参数见本部分表2。
表1数控卧式圆锯床，数控立式圆锯床的参数
单位为毫米
最大圆锯片直径D 最大锯削直径d 注：对于锯削金属板材的数控卧式圆锯床，宜将“最大锯削直径d”改为“最大锯削厚度H
450 160
600 180
830 250
940 300
1020 350
1 250 400
1 500 480
1800 600
表2 数控摆式圆锯床的参数
单位为毫米
最大圆锯片直径D 最大锯削直径d 注：对于锯削金属板材的数控摆式圆锯床，宜将“最大锯削直径d”改为“最大锯削厚度H”。 机床使用的硬质合金齿圆锯片应符合YB/T4207--2009、YB/T4325—2013的规定。
250 50
285 70
360 100
420 130
460 150
500 160 180 230 2.60
560
750
800 129601
