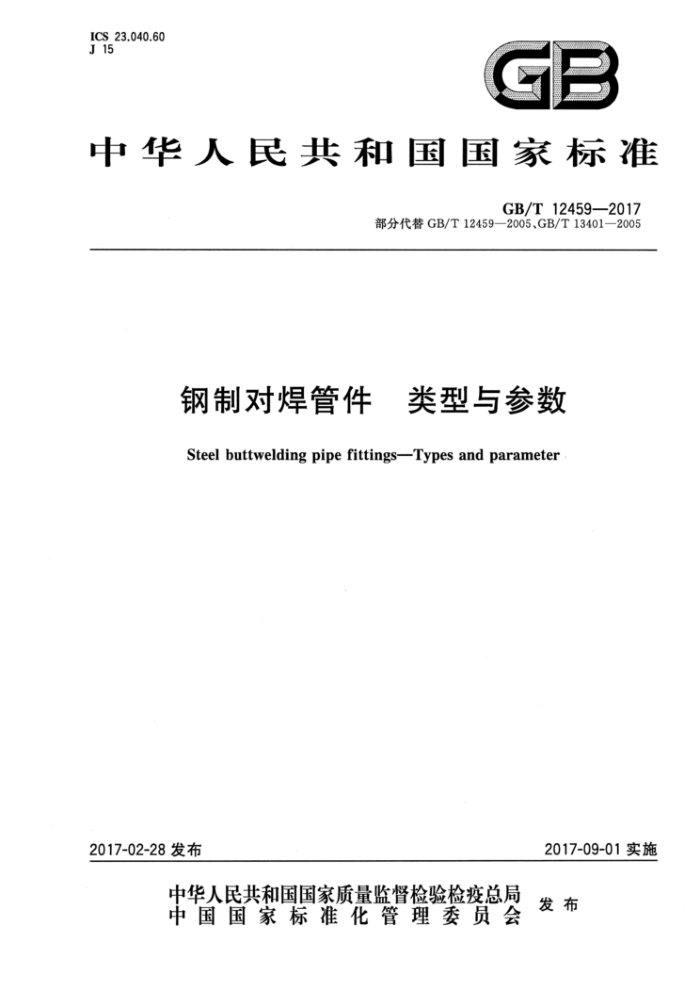

ICS_ 23.040.60
GB
J 15
中华人民共和国国家标准
GB/T12459—2017
部分代替GB/T12459—2005、GB/T13401—2005
钢制对焊管件 类型与参数
Steelbuttweldingpipefittings-Typesandparameter
2017-09-01实施
2017-02-28 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T12459—2017
目 次
前言范围
1
2 规范性引用文件 3 类型与代号
管件的压力设计 5 管件尺寸 ... 表面轮廊…·
4
2
28 28 ·30 32 ：33 34 37
6 7 端部坡口 8 公差 9 标志· 10 产品质量合格证明书附录A（规范性附录） 设计验证试验附录B（资料性附录） 管件设计计算 GB/T 12459—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准部分代替GB/T12459—2005《钢制对焊无缝管件》和GB/T13401—2005《钢板制对焊管
件》。本标准与GB/T12459一2005相比，主要技术变化如下：
将GB/T12459—2005和GB/T13401一2005中有关类型、代号、尺寸与公差、压力额定值、试验和标志等内容合并在本标准中，本标准各类规格的管件不再区分无缝管件还是钢板制焊接管件；删除了GB/T12459一2005中有关原材料、制造和检验等内容，这些内容合并到 GB/T13401一2017《钢制对焊管件技术规范》中； -增加了管件的压力设计要求和说明；增加了管件设计计算的相关资料；增加了R=3D弯曲半径的弯头和特殊角度弯头的相关参数计算及说明；修改了管件设计验证试验的内容；扩大了尺寸范围。
-
本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会（SAC/TC237)归口。 本标准起草单位：无锡市新峰管业股份有限公司、中机生产力促进中心、江阴市南方管件制造有限
公司、中石油工程建设公司华东设计分公司、中国天辰工程有限公司、中机国能电力工程有限公司、扬州市管件厂有限公司、河北沧海核装备科技股份有限公司、常州市武进电力管件有限公司、湖州久立管件有限公司、江阴海陆高压管件有限公司、关津金鼎管道有限公司、苏州宇力管业有限公司、全国锅炉压力容器标准化技术委员会压力管道分技术委员会。
本标准起草人：主汉清、郭顺显、李俊英、刘建、刘建欣、冯峰、朱晓锋、陆恒平、刘洪福、林其略、
岳进才、孟庆云、减志伟、杨立建、辛和、张新岳、张秀杰。
本标准所代替标准的历次版本发布情况为：
GB/T12459—1990、GB/T12459—2005; —GB/T13401—1992、GB/T13401—2005。
I GB/T12459—2017
钢制对焊管件 类型与参数
范围
1
本标准规定了DN15～DN1500(NPS1/2NPS60)钢制对焊管件（以下简称管件）的类型与代号、 管件的压力设计、管件尺寸、表面轮廊、端部坡口、公差、标志和产品质量合格证明书等要求。
本标准适用于钢制对焊无缝和焊接管件。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9118 8对焊环带颈松套钢制管法兰 GB/T9124 钢制管法兰 技术条件 GB/T13401—2017 钢制对焊管件技术规范
类型与代号
3
对焊管件的类型与代号见表1。
表1 管件的类型与代号
代号
类型长半径 3D 长半径长半径异径短半径 3D 长半径短半径同心偏心等径异径
品种
无缝管件 45EL 45E3D 90EL 90ELR 90ES 90E3D 180EL 180ES RC RE TS TR
焊接管件 W45EL W45E3D W90EL W90ELR W90ES W90E3D W180EL W180ES WRC WRE WTS WTR
45°弯头
90°弯头
180°弯头
异径管 (大小头）
三通 GB/T12459—2017
表1 (续)
代号
品种
类型等径异径
焊接管件 WCRS WCRR wC WLJL WLJS
无缝管件 CRS CRR
四通
c LJL LJS
管帽翻边短节
长型短型
注：对于特殊角度弯头，可采用角度数字加相应的产品类型字母代号表示。
A
管件的压力设计
4.1压力等级（额定值）
按本标准设计、制造的管件的许用压力额定值，可按与其连接的相同规格、相同材质、壁厚的无缝直管计算。管件上所标志的公称尺寸（或端部外径）、材料等级、壁厚（或管表号)就代表了压力等级的标记。 4.2管件设计 4.2.1 管件的设计应保证管件与其连接的相同规格、相同材质和壁厚的无缝直管具有同等的承受内压的能力。 4.2.2按本标准生产的管件，应按以下方法进行设计：
a）按附录A的规定进行验证性压力试验并由此确定管件的壁厚值。必要时，应提供相应的验证
性压力试验报告及记录以供验证。 b) 根据需要，用户可要求成品管件符合附录B中规定的最小壁厚要求，并在合同或产品标记上
注明：GB/T12459-B。 根据需要，用户也可要求成品管件按相应的压力管道规范给出的数学分析法或其他应力分析法进行管件设计，但应在合同或产品标记上注明GB/T12459-C。为满足这一要求，管件制造商应提供设计图样和计算书由需方批准。
)
4.2.3在制造商的工厂应能得到数学分析、基本设计计算或成功的液体爆破验证结果的报告，供采购方检查。
5管件尺寸
5.1标准尺寸 5.1.1管件的公称尺寸用DN或NPS表示。两者之间的关系见管件尺寸表中的“公称尺寸”栏。 5.1.2本标准的管件端部外径分为I、Ⅱ两个系列。I系列为通用系列，属推荐选用系列；Ⅱ系列为非通用系列。 5.1.3长半径90°和45°弯头尺寸见图1和表2，长半径90°异径弯头尺寸见图2和表3，长半径180°弯头尺寸见图3和表4，短半径90°弯头尺寸见图4和表5，短半径180°弯头尺寸见图5和表6，90°和45°3D
2 GB/T12459—2017
弯头尺寸见图6和表7，等径三通和四通尺寸见图7和表8，异径三通和四通尺寸见图8和表9，翻边短节尺寸见图9和表10，管帽尺寸见图10和表11，异径管尺寸见图11和表12。
图1 长半径90°和45°弯头
表2 长半径90°和45°弯头尺寸
坡口处外径 D/mm
公称尺寸
中心至端面
45°弯头 B/mm 16 19 22 25 29 35 44 51 57 64 79 95 127 159 190 222 254 286 318 343
90°弯头 A/mm 38 38 38 48 57 76 95 114 133 152 190 229 305 381 457 533 610 686 762 838
DN 15 20 25 32 40 50 65 80 90 100 125 150 200 250 300 350 400 450 500 550
NPS 1/2 3/4 1 1X 1% 2 2% 3 3% 4 5 6 8 10 12 14 16 18 20 22
I系列 21.3 26.9 33.7 42.4 48.3 60.3 73.0 88.9 101.6 114.3 141.3 168.3 219.1 273.0 323.9 355.6 406.4 457 508 559
Ⅱ系列 18 25 32 38 45 57 76 89 一 108 133 159 219 273 325 377 426 480 530 一
3 GB/T12459—2017
表2（续）
坡口处外径 D/mm
中心至端面
公称尺寸
45°弯头 B/mm 381 406 438 470 502 533 565 600 632 660 695 727 759 821 884 947
90°弯头 A/mm 914 991 1 067 1 143 1 219 1 295 1 372 1 448 1 524 1 600 1 676 1 753 1 829 1 981 2 134 2 286
I系列 610 660 711 762 813 864 914 965 1 016 1 067 1 118 1168 1 219 1 321 1 422 1 524
DN 600 650 700 750 800 850 900 950 1 000 1 050 1 100 1 150 1 200 1 300 1 400 1 500
NPS 24 26 28 30 32 34 36 38 40 42 44 46 48 52 56 60
Ⅱ系列 630 - 720 一 820 - - 一一 - - - / 一一一
图2 90°长半径异径弯头
4 GB/T12459—2017
表3 390°长半径异径弯头尺寸
坡口处外径
公称尺寸
中心至端面 A/mm
大端D/mm
小端D,/mm I系列
Ⅱ系列 57 57 57 76 76 76 89 89 89 一一一一 108 108 108 133 一 133 133 159 159 一 159 219 219 219 273 273 273 325 325
DN 50×40 50×32 50×25 65×50 65×40 65×32 80×65 80×50 80×40 90×80 90×65 90×50 100×90 100×80 100×65 100×50 125×100 125×90 125×80 125×65 150×125 150×100 150×90 150×80 200×150 200X125 200×100 250×200 250×150 250X125 300X250 300X200
NPS 2×1% 2×1X 2×1 2K×2 2X1 2%X1V 3×2% 3X2 3X1% 3×3 32 3×2 4×3% 4X3 4X2 4X2 5×4 5×3 5×3 5×2% 6X5 6×4 6×3% 6X3 8×6 8X5 8×4 10×8 10×6 10×5 12×10 12×8
I系列 60.3 60.3 60.3 73.0 73.0 73.0 88.9 88.9 88.9 101.6 101.6 101.6 114.3 114.3 114.3 114.3 141.3 141.3 141.3 141.3 168.3 168.3 168.3 168.3 219.1 219.1 219.1 273.0 273.0 273.0 323.9 323.9
Ⅱ系列 45 38 32 57 45 38 76 57 45 一一一一 89 76 57 108 一 89 76 133 108 一 89 159 133 108 219 159 133 273 219
76 76 76 95 95 95 114 114 114 133 133 133 152 152 152 152 190 190 190 190 229 229 229 229 305 305 305 381 381 381 457 457
48.3 42.4 33.7 60.3 48.3 42.4 73.0 60.3 48.3 88.9 73.0 60.3 101.6 88.9 73.0 60.3 114.3 101.6 88.9 73.0 141.3 114.3 101.6 88.9 168.3 141.3 114.3 219.1 168.3 141.3 273.0 219.1
5
