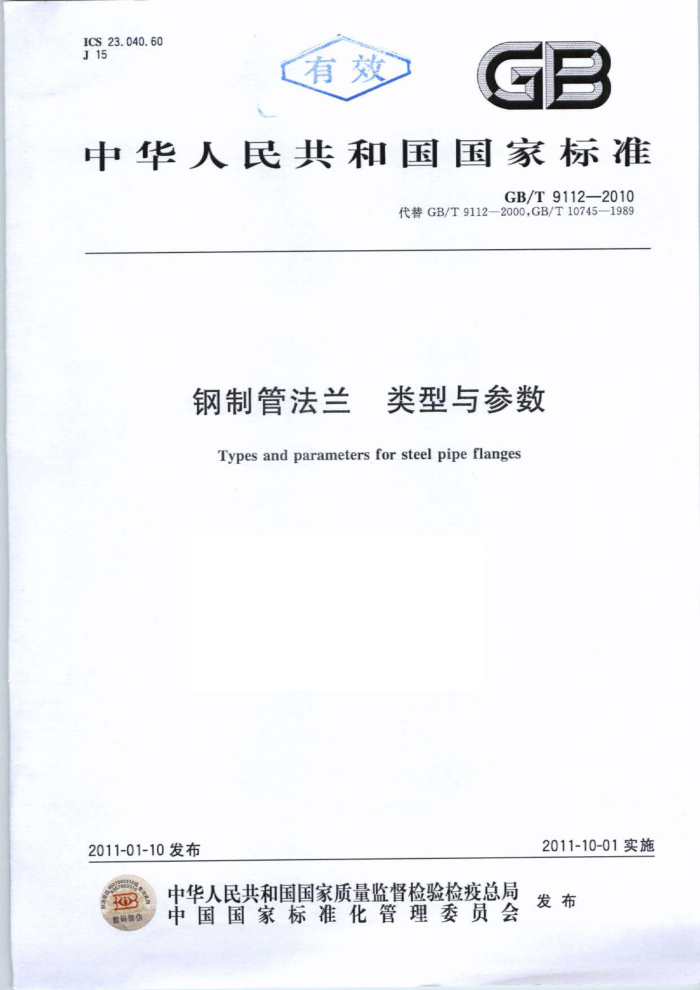

ICS 23.040.60 J15
GB
有效
司
中华人民共和国国家标准
GB/T9112—2010
代替GB/T9112—2000，GB/T10745—1989
钢制管法兰 类型与参数 Types and parameters for steel pipe flanges
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
e 数码防伪 GB/T9112—2010
前言
GB/T9112~9124—2010《钢制管法兰》系列标准修改采用ASMEBI6.5-2009《管法兰和法兰管件（NPSK～NPS24）》及EN1092-1：2007《法兰及其连接支管道、阀门管配件及附件用圆形法兰， PN标记第1部分：钢制法兰》。ASMEB16.5一2009是关于Class标记法兰的一个完整的标准， EN1092-1:2007是关于PN标记法兰的一个完整的标准。本系列标准综合采用了上述两个标准，包括了Class标记法兰和PN标记法兰的相关技术内容。本系列标准共有13项标准，本标准是其中的1项标准。
本标准与ASMEB16.5—2009及EN1092-1：2007标准的主要区别如下：
本标准的编写格式与ASMEB16.5—2009和EN1092-1:2007标准不同； ASMEB16.5一2009标准包括了公称压力为ClasS400的法兰数据，本标准没有纳人 Class400的法兰数据； ASMEB16.5—2009标准包括了公称尺寸为NPS3火的法兰数据，本标准没有NPS3的法兰数据； ASMEB16.5—2009标准包括了法兰和法兰管件，本系列标准不包括法兰管件；根据我国用户的使用要求，本标准中PN标记法兰的公称尺寸范围在EN1092-1：2007标准的基础上做了适当的扩充，包括增加了公称压力范围为PN160~PN400的DN20和DN32两个公称尺寸； EN1092-1：2007标准没有包括环连接面法兰，根据我国用户的使用要求，本系列标准增加了 PN标记的环连接面法兰； -EN1092-1：2007标准没有包括DN175和DN225两个公称尺寸，根据我国船用法兰用户的使用要求，本系列标准的PN标记法兰增加了仅用于船用法兰的DN175和DN225两个公称尺寸。
本标准代替GB/T9112—2000《钢制管法兰类型与参数》和GB/T10745—1989《船用法兰类型（四进位）》，与原标准相比主要变化如下：
将GB/T9112—2000与GB/T10745—1989整合为一个标准；根据EN1092-12007标准，将PN标记的法兰公称尺寸范围从原来的DN10～DN3000扩大到DN10~DN4000；根据EN1092-1：2007标准，将PN标记的法兰公称压力范围从原来的PN2.5～PN160扩大到PN2.5~PN400；根据EN1092-1：2007标准，PN标记的法兰增加了O形圈密封面型式；根据我国的实际使用要求，PN标记的法兰增加了环连接面型式；根据EN1092-1：2007标准，增加了法兰类型； PN标记的法兰增加了仅用于船用法兰的DN175和DN225两个公称尺寸；增加了规范性引用文件；根据EN1092-1：2007和ASMEB16.5—2009标准，对钢管外径尺寸进行了补充和修订；根据ASMEB16.5—2009，将原标准中属于美洲体系的法兰公称压力标记进行了修改；PN20 改为Class150，PN50改为Class300，PN110改为Class600，PN150改为Class900，PN260 改为Class1500，PN420改为Class2500
本标准由中国机械工业联合会提出。
I GB/T9112—2010
本标准由全国管路附件标准化技术委员会归口。 本标准起草单位：中机生产力促进中心、浙江超达阀门股份有限公司、中国石油天然气集团华东勘
察设计研究院、中国电力工程顾问集团东北电力设计院、中国石化工程建设公司、中国寰球工程公司、中国船舶工业综合技术经济研究院、江苏海达集团管件有限公司、保一集团有限公司、河北圣天集团宝银高压法兰管件有限公司。
本标准主要起草人：李俊英、邱晓来、刘建、黄涛、陈永亮、马学娅、罗发元、李建、张晓忠、李宝银、 冯峰。
本标准所代替标准的历次版本发布情况为：
GB/T9112—1988.GB/T9112—2000; GB/T10745—1989。 GB/T9112—2010
引 言
GB/T91129124《钢制管法兰》自1988年发布实施以来，经过了不断的修改与完善，在我国管道工程的设计、制造、安装和运行等工作中发挥了重要的指导作用。随着技术的不断提高和国外标准的修订与完善，以及船舶与通用法兰标准整合修订的要求，有必要对GB/T9112～9124一2000《钢制管法兰》系列标准和GB/T2504—1989、GB/T2506—2005、GB/T2508—1989、GB/T10745—1989、 GB/T10746—1989《船用钢制管法兰》系列标准进行修订。
本系列标准修改采用ASMEB16.5—2009《管法兰和法兰管件（NPS1/2～NPS24)》及EN1092-1： 2007《法兰及其连接 管道、阀门、管配件及附件用圆形法兰，PN标记第1部分：钢制法兰》，共包括以下13项标准：
GB/T9112—2010 钢制管法兰类型与参数（代替GB/T9112—2000；GB/T10745—1989） GB/T9113—2010 整体钢制管法兰（代替GB/T9113—2000；GB/T2504—1989） GB/T9114—2010 带颈螺纹钢制管法兰（代替GB/T9114—2000） GB/T9115—2010 对焊钢制管法兰（代替GB/T9115—2000；GB/T10746—1989） GB/T9116—2010 带颈平焊钢制管法兰（代替GB/T9116—2000） GB/T9117—2010 带颈承插焊钢制管法兰（代替GB/T9117—2000） GB/T9118—2010 对焊环带颈松套钢制管法兰（代替GB/T9118—2000） GB/T9119—2010 板式平焊钢制管法兰（代替GB/T9119—2000；GB/T2506—2005） GB/T9120—2010 对焊环板式松套钢制管法兰（代替GB/T9120—2000;GB/T10747—1989） GB/T9121—2010 平焊环板式松套钢制管法兰（代替GB/T9121—2000；GB/T2508—1989） GB/T9122—2010 翻边环板式松套钢制管法兰（代替GB/T9122—2000） GB/T9123—2010 钢制管法兰盖（代替GB/T9123一2000） GB/T9124—2010 钢制管法兰技术条件（代替GB/T9124—2000）本系列标准与ASMEB16.5—2009及EN1092-1：2007标准的主要区别如下：
本系列标准的编写格式与ASMEB16.5—2009和EN1092-1：2007标准不同； ASMEB16.5一2009标准包括了公称压力为ClasS400的法兰数据，本系列标准没有纳人 Class400的法兰数据； -ASMEB16.52009标准包括了公称尺寸为NPS3K的法兰数据，本系列标准没有NPS3X 的法兰数据； ASMEB16.5一2009标准包括了法兰和法兰管件，本系列标准不包括法兰管件； -ASMEB16.5一2009标准采用英制螺栓，螺栓孔径也采用英制尺寸，本系列标准改为公制螺栓，螺纹孔径也采用公制尺寸； ASMEB16.5一2009标准没有给出法兰的参考质量，本系列标准作为资料性附录给出了法兰的参考质量； ASMEB16.5—2009标准及EN1092-1:2007标准没有给出法兰的订货合同数据，本系列标准作为资料性附录给出了法兰的订货合同数据； ASMEB16.5—2009标准及EN1092-1：2007标准没有给出管表号及对应的钢管壁厚，本系列标准作为资料性附录给出了管表号及钢管壁厚；根据我国用户的使用要求，本系列标准中PN标记的法兰的公称尺寸范围在EN1092-1：2007 标准的基础上做了适当的扩充，增加了公称压力范围为PN160～PN400的DN20和DN32
I GB/T9112—2010
两个公称尺寸： EN1092-1：2007标准没有包括环连接面法兰，根据我国用户的使用要求，本系列标准增加了 PN标记的环连接面法兰； EN1092-1:2007标准没有包括DN175和DN225两个公称尺寸，根据我国船用法兰用户的使用要求，本系列标准的PN标记法兰增加了仅用于船用法兰的DN175和DN225两个公称尺寸；本系列标准采用我国标准的法兰材料，压力-温度额定值参考ASMEB16.5一2009及 EN1092-1：2007标准确定，另外将ASMEB16.5一2009标准所涉及的法兰材料及法兰的压力-温度额定值作为资料性附录，供使用者参考。
新修订的钢制管法兰系列标准与原标准相比，主要变化如下
将原来的船用钢法兰国家标准与GB/T9112~9124一2000整合为一个系列的法兰标准；根据EN1092-1：2007标准，对法兰厚度等尺寸数据进行了全面修改；根据EN10921:2007标准，将PN标记的法兰公称尺寸范围从原来的DN10～DN3000扩大到DN10 DN4000: 根据EN 1092-1:2007标准，将PN标记的法兰公称压力范围从原来的PN25~PN160扩大到PN
N4
根据 EN1092-1：2007标准，PN标记的法兰增加了0形图密封面型式；根据 EN1092-1:2007标准，增加了法 类型，例如，增加了翻边短节板式松套法兰等；根据EN1092-1：2007 和ASMEB16 2009标准，对钢管外径尺寸进行了补充和修订；根据EN1092-1:2007 标准 和ASME B16.5-
标准，对法兰的尺寸公差进行了全面的
修改；根据我国的实际使用要求，PN 标记的法兰增加了环连接面型式！根据EN1092-1:2007标准及我国的有关材料标准，对PN标记法兰的材料选用及压力-温度额定值进行了全面的修订；根据ASMEB16.5 2009标准及我国的有关材料标准，对Class标记法兰的材料选用及压力温度额定值进行 了全面的修订；根据EN1092-1.2007标准，增加了PN标记法兰的参考质量；根据计算，增加了Class标记法兰的参考质量根据ASMEB165— -2009将原标准中属于美洲体系的法兰公称压力标记进行了修改，即 PN20改为Class150,PN50改为Class300,PN110改为Class600,PN150改为Class900， PN260改为Class1500,PV420改为Class2500
I GB/T9112—2010
钢制管法兰 类型与参数
1范围
本标准规定了钢制管法兰和法兰盖的公称压力、公称尺寸与钢管外径、法兰类型及代号、密封面型式及代号以及各种类型法兰的适用范围。
本标准适用于GB/T9113～9123中所规定的钢制管法兰和法兰盖。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T9113 整体钢制管法兰 GB/T9114 带颈螺纹钢制管法兰 GB/T9115 对焊钢制管法兰 GB/T9116 带颈平焊钢制管法兰 GB/T9117 带颈承插焊钢制管法兰 GB/T9118 对焊环带颈松套钢制管法兰 GB/T9119 板式平焊钢制管法兰 GB/T9120 对焊环板式松套钢制管法兰 GB/T 9121 平焊环板式松套钢制管法兰 GB/T9122 翻边环板式松套钢制管法兰 GB/T9123 钢制管法兰盖
3公称压力
本标准规定了公称压力用PN标记的12个压力等级和用Class标记的6个压力等级。两个系列的公称压力标记如下：
Class系列 Class150 Class300 Class 600 Class 900 Class1500 Class2500
PN系列 PN 2.5 PN6 PN10 PN16 PN25 PN 40 PN63 PN100 PN160 PN250 PN320 PN400 GB/T9112—2010
4 公称尺寸与钢管外径
本标准适用的钢管外径分为I、IⅡI两个系列。除了公称压力为PN250、PN320和PN400的管法兰以外，两个体系管法兰的公称尺寸和钢管外径应符合表1的规定。公称压力为PN250、PN320和 PN400的管法兰的公称尺寸和钢管外径应符合表2的规定。
表1公称尺寸和钢管外径
单位为毫米
用PN标记的法兰
用Class标记的法兰公称尺寸
钢管外径（PN2.5~PN160）系列I
公称尺寸 DN 10 15 20 25 32 40
钢管外径系列I
NPS
系列Ⅱ 14 18 25 32 38 45 57
DN
17.2 21.3 26.9 33.7 2.4 48.3 60.3 76.1 88.9 114. 139.7 168.3 193.7 219.
1/2 3/4 1 11/4 11/2
21. 3 26.9 33.7 42.4 48.3 60.3 76.1 88.9 114.3 139.7 168.3
20
32
50
50 65
65 80 100 125 150 (175)* 200 (225)* 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
1/2
89 108 133
100 125 150
219.1
200
273.0 325 355. 6 406.4 457 508 610 711 813 914 1016 1219 1422
273 325 377 426 480 530 630 720 820 920 1020 1220 1 420
10 12
273.0 323.9 355.6 406. 4 457 508 610
50 300 350 400 450 500 600
2
16 18 20 24
2 GB/T9112—2010
表1(续)
单位为毫米
用Class标记的法兰公称尺寸
用PN标记的法兰
钢管外径系列I
钢管外径（PN2.5~PN160)
公称尺寸 DN 1 600 1800 2000 2 200 2400 2600 2800 3000 3200 3400 3600 3800 4000 带括号尺寸不推荐使用，并且仅适用于船用法兰。
NPS
DN
系列Ⅱ 1620 1820 2020 2220 2420
系列I 1626 1829 2032 2235 2438
2620 2820 3020 3220 3420 3620 3820 4.020
单位为毫米
表2PN250、PN320和PN400的公称尺寸和钢管外径
公称压力
公称尺寸 DN
PN320 17.2 21.3 26.9 33.7 42.4 48.3 63.5 88.9 101,6 133.0 168.3 193.7 244.5 323.9
PN400 17.2 26.9 33,7 42.4 48.3 60.3 76.1 101.6 114. 3 139.7 193.7 219.1 273.0
PN250 17.2 21.3 26.9 33.7 42.4 48.3 60.3 76.1 101.6 127.0 152.4 177.8 244.5 298.5
10 15 20 25 32 40 50 65 80 100 125 150 200 250
法兰类型及代号 PN标记的法兰类型及代号按表3的规定。Class标记的法兰类型及代号按表4的规定。
5
3
