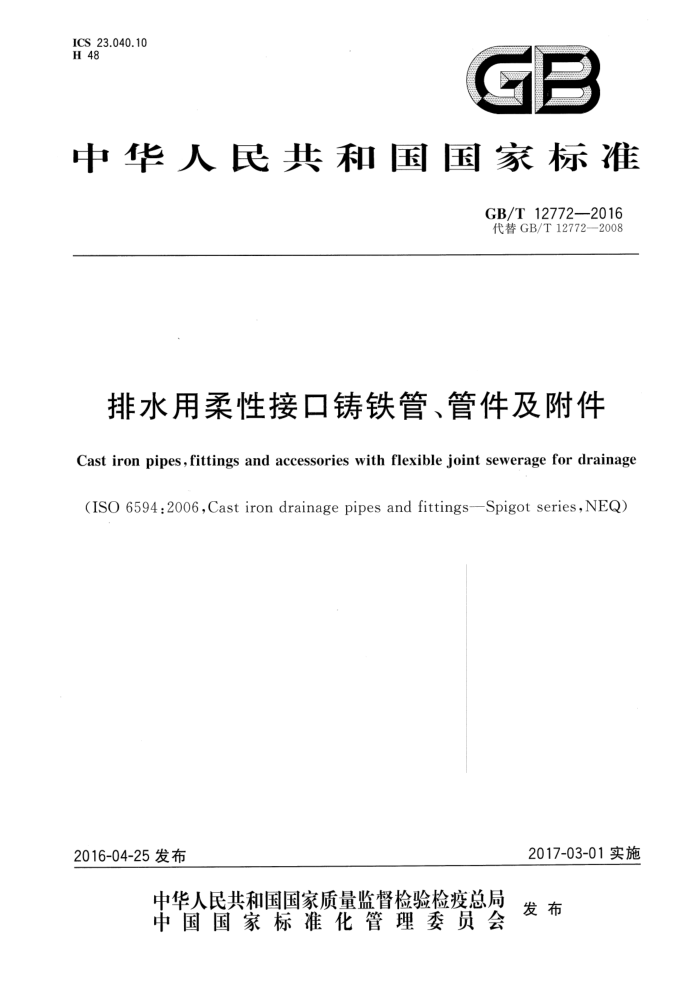

中华人民共和国国家标准
GB/T12772—2016 代替GB/T12772=2008
排水用柔性接口铸铁管、管件及附件
Cast iron pipes , fittings and accessories with flexible joint sewerage for drainage
(ISO 6594:2006,Cast iron drainage pipes and fittings-Spigot series,NEQ)
2017-03-01实施
2016-04-25发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T12772—2016
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 分类
..
尺寸、形状、重量及允许偏差 6 技术要求· 7 试验方法 8 检验规则： 9 标志、质量证明书 10 包装、运输和储存附录A（规范性附录） 管件附录B（规范性附录) 法兰压盖及检查口压盖附录C（规范性附录） 卡箍附录D（规范性附录） 橡胶密封圈（套）附录E（规范性附录） 接口耐压性能和管道抗震性能及试验方法附录F（资料性附录） 埋敷介质与防护方法
5
20 21 23 24 25 26 108 112 117 122 125 GB/T12772—2016
前言
本标准按照GB/T1.1一20.09给出的规则起草。 本标准代替GB/T12772—2008《排水用柔性接口铸铁管、管件及附件》。与GB/T12772—2008相
比，主要技术变化如下：
增加了引言及专利使用权的说明：
-
一适用范围注明了排放建筑物废水、污水为重力流，增加了排放工业废水内容（见第1章）；一增加了同层排水和特殊单立管排水管件及旋流管件相关术语及技术要求；一增加接口耐压性能和管道抗震性能及试验方法（6.3.2、7.3.2和附录E）；
-
-增加了术语和管件分类的部分内容（见第3章、第4章）；改变了部分管件的尺寸，完善、统一了B型管件尺寸、重量；在铸铁质量要求中增加了用于生产W1型直管及用于雨水管道的A型B级直管及管件的铸铁牌号要求（见6.1和2008年版6.1）；增加了型式检验的规定（见8.1）：提高了水压试验指标，试水压力由0.3MPa提高至0.35MPa（见7.3.1，2008年版7.1.3.1）；删除了附录A；将A型、W型、W1型、同层排水、B型等管件图列人附录A；用W型不锈钢卡箍加强箍替代W加强型不锈钢卡箍的并修改了尺寸允许偏差（见附录C和 2008年版附录D）；增加了规范性附录附录E“接口耐压性能和管道抗震性能及试验方法”；
-
一增加了资料性附录附录F“埋敷介质与防护方法”。 本标准使用重新起草法参考ISO6594：2006《铸铁排水管及管件 牛插口系列》编制，与
ISO6594：2006的一致性程度为非等效。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准主要起草单位：山西弦氏实业集团有限公司、北京市市政工程研究院、北京柔星管道有限责
任公司、禹州市新光铸造有限公司、天津市凯诺实业有限公司、徐水县兴华铸造有限公司、高碑店联通铸造有限责任公司、禹州市毛吕铸造有限公司。
本标准主要起草人：聂雪樵、吴克建、张江国、李长庆、张宝成、郭继伟、刘玉林、罗江波。 本标准所代替标准的历次版本发布情况为：
GB/T12772—1991,GB/T12772—1999,GB/T12772—2008
I GB/T 12772—2016
引言
1.本文件发布机构提请注意，声明符合本文件时，本文件5.2.2.1、5.2.2.2、5.2.2.3、5.2.2.4中GB型加强型旋流器及旋流管件内容，涉及GY型加强型旋流器、侧旋式管件及排水系统、切入式管件及排水系统和侧旋切入式管件及排水系统相关专利的使用。
本文件的发布机构对该专利的真实性、有效性和范围无任何立场，该四项专利持有人已向本文件的发布机构保证，他愿意任何人合理无歧视许可授权使用该专利。
该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人：徐水县兴华铸造有限公司地址：中国河北省徐水县安肃镇华龙路368号邮编：072550 2.本文件发布机构提请注意，声明符合本文件时，本文件5.2.2.1、5.2.2.3、5.2.2.4中立管检查口内
容，涉及一种排水管道检查口相关专利的使用。
本文件的发布机构对该专利的真实性、有效性和范围无任何立场。 该项专利持有人已向本文件的发布机构保证，他愿意任何人合理无歧视许可授权使用该专利。该
专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人：禹州市新光铸造有限公司地址：中国河南省禹州市火龙镇西王庄 ：邮编：461690 请注意除上述专利外，本文件的某些内容仍可能涉及专利，本文件的发布机构不承担识别这些专利
的责任。
Ⅱ GB/T12772—2016
排水用柔性接口铸铁管、管件及附件
1范围
本标准规定了排水用柔性接口铸铁直管、管件及附件（以下简称排水铸铁管）的分类、尺寸、形状、重量及允许偏差、技术要求、试验方法、检验规则、标志、质量证明书、包装、运输和储存。
本标准适用于建筑物排放重力流废水、污水，排放雨水和通气用排水铸铁管道，适用于排放对铸铁管无腐蚀性的工业废水排水铸铁管道。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.72 钢铁及合金硫含量的测定重量法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3098.6 紧固件机械性能·不锈钢螺栓、螺钉和螺柱 GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验 GB/T 4336 碳素钢和中低合金钢 火花源原子发射火谱分析方法（常规法） GB/T6031 硫化橡胶或热塑性橡胶硬度的测定(10100IRHD) GB/T 7759.1 硫化橡胶或热塑性橡胶 压缩永久变形的测定第1部分：在常温及高温条件下 GB/T 7759.2 硫化橡胶或热塑性橡胶压缩永久变形的测定第2部分：在低温条件下 GB/T7762 硫化橡胶或热塑性橡胶 耐臭氧龟裂静态拉伸试验 GB/T9439—2010 灰铸铁件 GB/T9799—2011 金属及其他无机覆盖层钢铁上经过处理的锌电镀层 GB/T13452.2—2008 色漆和清漆漆膜厚度的测定 GB/T14203 钢铁及合金光电发射光谱分析法通则 GB/T18593—2010 熔融结合环氧粉末涂料的防腐蚀涂装 GB/T20878-—2007 不锈钢和耐热钢牌号及化学成分
3术语和定义
下列术语和定义适用于本文件。
3.1
直管pipe 内孔均匀、轴线成直线的铸件，通常端部平齐或承接
1 GB/T12772—2016
3.2
管件fitting 连接管道或使管道偏转、改变方向或口径的铸件。
3.3
附件accessory 在管道中除直管和管件外的所有配件。如法兰压盖、卡箍、橡胶密封件、螺栓、螺母等。
3.4
柔性接口排水铸铁管 flexiblejointcastironpipe 以能适应轴向和横向变形的柔性接口相连接的排水铸铁管及配套管件、附件的统称，其连接可分为
卡箍式和机械式两种。 3.5
卡箍coupling 用于平口铸铁管（或管件）的接口连接，由不锈钢加工成型的圆环状连接件，内置橡胶密封套。操作
卡箍上的螺栓可进行紧固或拆卸。 3.6
橡胶密封套 套rubbersealinggasket 用于连接和密封的橡胶套筒，置于卡箍内，套在两根需要连接的平口铸铁管（或管件）的相邻管
端上。 3.7
卡箍式柔性接口couplingflexiblejoint 直管和管件端口均为平口。连接时，将两相邻管端外壁安装上内置橡胶密封套的不锈钢卡箍，用紧
固卡箍上的螺栓来箍紧两管端，同时挤压橡胶密封套以达到连接和密封的要求，且能适应轴向与横向变形的接口。 3.8
法兰压盖flangegland 密封圈的专用组件，按管径大小不同，法兰压盖有二耳、三耳、四耳、六耳、八耳。
3.9
橡胶密封圈 图rubber sealingcircle 安装在机械式柔性接口上起连接和止水密封作用的橡胶圈。
3.10
机械式柔性接口mechanismflexiblejoint 将直管或管件的插口置人与之相连接的带法兰盘的承口内，用螺栓紧固承口法兰和安装在插口处
的法兰压盖，挤压安装在两者中间的橡胶密封圈，以达到连接和密封的要求，且能适应轴向与横向变形的接口。 3.11
直管弯曲度straightnessofpipe 直管每米长度内管轴线的最大偏移量，以mm/m计。
3.12
同层排水系统 same-floordrainage system 在建筑排水系统中，器具排水管和排水支管不穿越本层结构楼板到下层空间、与卫生器具同层敷设
并接入排水立管的排水系统。
2 GB/T12772—2016
3.13
排水汇集器draincollector 当同层排水系统采用地面敷设方式时，设置在结构楼板中或楼板上用于汇集器具排水管，集中接至
排水立管的专用排水管件。 3.14
加强型旋流器 strengtheningcyclonefitting 建筑排水特殊单立管排水系统中，用于连接排水立管与横支管的特殊管件，该管件（即加强型旋流
器)具有扩容段，其内置导流叶片。横支管的水流切向流人扩容段，形成附壁螺旋流，减缓水流速度，降低管道内压力波动的特殊管件 3.15
旋流管件cyclonefitting 建筑排水系统中，用于连接排水立管与横支管的特殊管件，横支管水流经该管件，切向流人立管，形
成附壁螺旋流，消除了“水舌”现象，改善了系统通气性能，降低管道内压力波动的特殊管件。 3.16
大半径变截面异径弯头reducingtaperedbendwithlargeradius ofcurvature 曲率半径为2倍～4倍立管管径的90°弯头，弯头过水断面从圆形变化为蛋形或椭圆形，再回复至
圆形。出水口口径比进水口口径大1级～3级，用于连接排水立管与排水横干管或排出管，具有改善横干管水力工况、降低排水管道内压力波动的特殊管件。
4分类
4.1按接口型式分类
铸铁管按接口型式分为机械式柔性接口（如A型：图1；B型：图3)和卡箍式柔性接口（如W型、W1 型：图2)两大类。 4.2直管按结构型式分类
铸铁管按直管的结构型式分为承插口直管（如A型：图4）和无承口直管（如W型、W1型：图5）两种。 4.3管件按接口构造型式分类 4.3.1承插口管件（如A型：见附录A中图A.1~图A.30）。 4.3.2无承口管件（如W型：图A.31~图A.53；W1型：图A.54~图A.80）。 4.3.3全承口管件（如B型：图A.89~图A.121）。 4.4 管件按用途分类 4.4.1普通管件（如A型：图A.1~图A.19；W型：图A.31图A.47；W1型：图A.54~图A.75；B型：图A.89~图A.109)。 4.4.2同层排水管件（如排水汇集器等：图A.81～图A.88）。 4.4.3特殊单立管排水管件（如加强型旋流器A型：图A.25~图A.29；W型：图A.48~图A.52；B型：图A.115图A.120)。 4.4.4旋流管件（如A型：图A.20~图A.24；W1型：图A.76~图A.80；B型：图A.110~图A.114)。 4.4.5大半径变截面异径弯头（如A型：图A.30；W型：图A.53；B型：图A.121）。
3 GB/T12772—2016
说明：
紧固螺栓； 2- 法兰压盖； 3- 橡胶密封圈；
1
插口端；承口端。
4
L
注：承口端管盘上及法兰压盖均分为三耳、四耳、六耳、八耳。
图1 A型机械式柔性接口图
说明： 1
说明：
-B型管件；一插口端；橡胶密封圈；法兰压盖；
一管件； 2- 橡胶密封套；
1-
2-
一不锈钢卡箍；一直管。
3-
4
5- 一紧固螺栓。 注：管件管盘上及法兰压盖均分为二耳、
三耳、四耳、六耳、八耳。
图2W、W1型卡箍式柔性接口图
图3B型机械式柔性接口图
4
