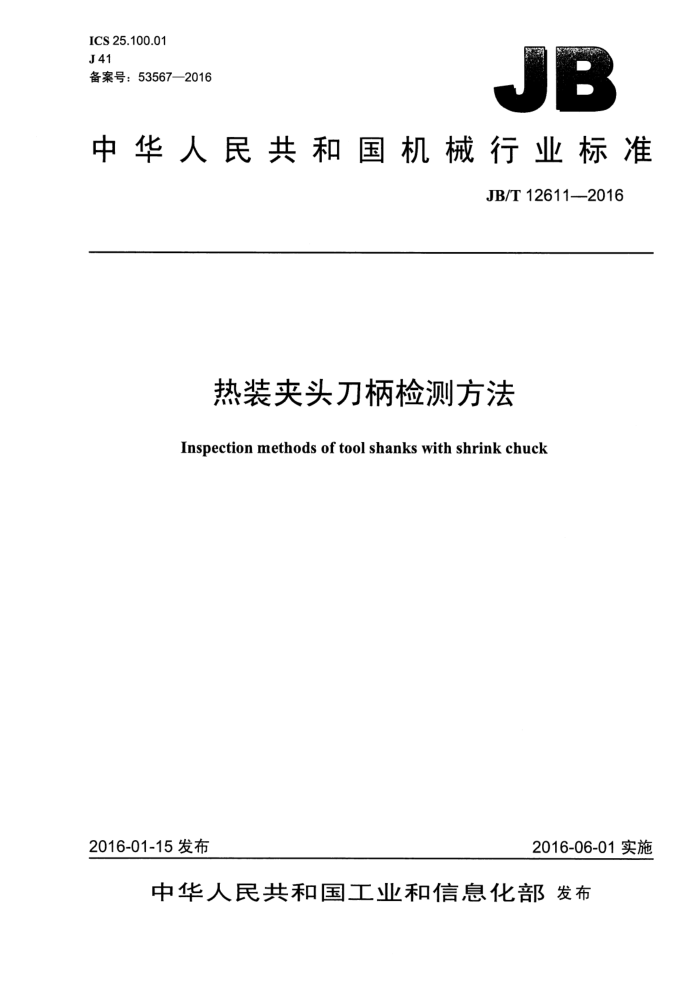

ICS 25.100.01 J 41 备案号：53567—2016
中华人民共和国机械行业标准
JB/T 12611-2016
热装夹头刀柄检测方法
Inspection methods of tool shanks with shrink chuck
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T 12611—-2016
目 次
前言
范围 2 规范性引用文件
1
检测依据.. 外观的检测.. 表面粗糙度的检测.
3 4 5 6 主要尺寸的检测..
6.1 一般性说明 6.2柄部尺寸的检测.. 6.3夹持内孔直径D的检测... 6.4 夹持内孔径向圆跳动的检测 7夹头夹持力的检测. 7.1轴向夹持力的检测 7.2周向夹持扭矩的检测. 8动平衡精度检测.. 9 硬度的检测. 10 标志的检测 11 包装的检测. 12 表面处理的检测..
I.IID..I..
........................
... ....
+
?
图 1 标准型热装夹头刀柄结构示意图图 2 夹持内孔径向圆跳动检测.… 图3 用于检测轴向或周向夹持力的热装夹头组合件 JB/T 12611—2016
前 ．言
本标准按照 GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：江苏大学、成都工具研究所有限公司。 本标准主要起草人：王树林、王贵成、查国兵。 本标准为首次发布。
II JB/T 12611—2016
热装夹头刀柄检测方法
1范围
本标准规定了各种热装夹头刀柄共性技术参数的检测方法，对于非共性技术参数的检测方法，则需另行制定检测方法标准。本标准规定的各种检测方法并不是唯一的。
本标准适用于各种热装夹头刀柄的检测。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1一2010　金属材料　拉伸试验　第1部分：室温试验方法 GB/T 10128—2007 7金属材料　室温扭转试验方法 GB/T 25377—2010 检验棒 JB/T10231.1　刀具产品检测方法　第1部分：通则
3检测依据
相关标准和产品图样。
4 外观的检测
凹坑、裂纹、污渍、毛刺、颜色不均匀等外观缺陷：一般情况下目测，发生争议时使用放大镜检测。
5表面粗糙度的检测
检测方法：用表面粗糙度比较样块与刀具被测表面目测对比检查，发生争议时用双管显微镜或表面粗糙度检查仪检测。
检测器具：表面粗糙度比较样块、双管显微镜、表面粗糙度检查仪。
6　主要尺寸的检测
6.1一般性说明
热装夹头刀柄柄部主要有 A 型柄、U 型柄、J型柄、HSK 型柄等。以 HSK 型柄部结构作为示例, 热装夹头刀柄结构示意图如图1所示。 6.2柄部尺寸的检测
检测方法：A型、U型、J型和HSK型柄部锥体尺寸的检测方法按JB/T10231.1的规定。
1 JB/T 12611—2016
图1标准型热装夹头刀柄结构示意图
6.3夹持内孔直径D 的检测
检测方法：用内径指示表、气动式内径检测仪对夹持内孔直径进行检测。 检查器具：内径指示表、气动式内径检测仪。
6.4夹持内孔径向圆跳动的检测
检测方法：用热装夹头刀柄夹持相应规格直径的检验棒，以检验棒的径向圆跳动代替热装夹头夹持内孔的径向圆跳动进行检测。检验棒为GB/T25377一2010规定的P级精度的圆柱形检验棒。夹持内孔径向圆跳动检测方法及要求按本标准图2的规定。
xxxx A
A
Z=3D，且不大于 60mm
检验棒。
图2夹持内孔径向圆跳动检测
检测器具：精密级刀具预调测量仪，P级精度的圆柱形检验棒，分度值为0.001mm的指示表。
7夹头夹持力的检测
7.1轴向夹持力的检测
检测方法：按GB/T228.1一2010的规定执行。按材料拉伸试验机的夹头结构要求，采用两个专用连接零件1和零件2。零件1与热装夹头刀柄的柄部连接，零件2与热装夹头刀柄的夹持内孔连接，如本标准图3所示。利用热装夹头专用加热机将零件2安装在夹持孔中并保证全夹持长度。将零件1、零件2和热装夹头刀柄构成组合件并安装在材料拉伸试验机上进行拉伸试验。当零件2开始在热装夹头的夹持孔中滑动时，所对应的材料拉伸试验机上拉伸力即为热装夹头刀柄的轴向夹持力。
2 JB/T 126112016
热装夹头
2(4)
(
图3用于检测轴向或周向夹持力的热装夹头组合件
检测器具：材料拉伸试验机，两个专用连接零件。 7.2周向夹持扭矩的检测
检测方法：按GB/T10128一2007的规定执行。按材料扭转试验机的夹头结构要求，加工两个专用连接零件3和零件4。零件3与热装夹头刀柄的柄部连接，零件4与热装夹头刀柄的夹持内孔连接，如本标准图3所示。利用热装夹头专用加热机将零件4安装在夹持孔中并保证全夹持长度。将零件3、零件4和热装夹头刀柄构成组合件并安装在材料扭转试验机上进行扭转试验。当零件4开始在热装夹头的夹持孔中转动时，所对应的材料扭转试验机上扭矩即为热装夹头的周向夹持扭矩。
检测器具：材料扭转试验机，两个专用连接零件。
8动平衡精度检测
检测方法：在刀柄专用动平衡机上对热装夹头刀柄的不平衡量进行检测。 检测器具：刀柄专用动平衡机。
9硬度的检测
检测方法：采用表面洛氏硬度计对有硬度要求的工作表面进行硬度检测。 检测器具：表面洛氏硬度计。
10标志的检测
检测方法：目测。
11包装的检测
检测方法：目测。
12 2表面处理的检测
检测方法：目测。
3
