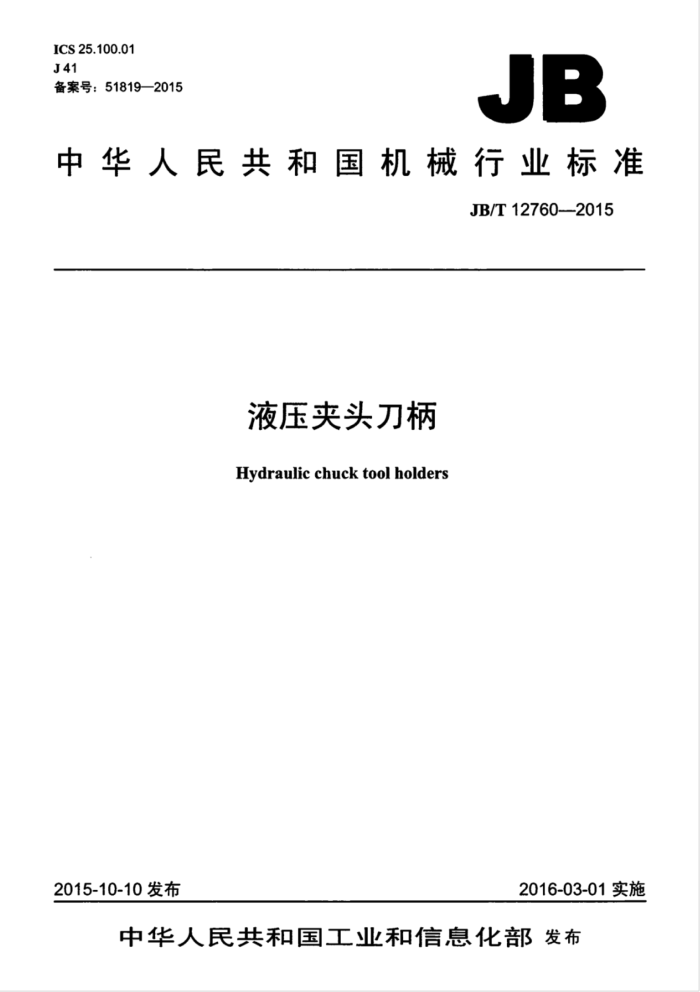

ICS25.100.01 J41 备案号：51819—2015
JB
中华人民共和国机械行业标准
JB/T12760—2015
液压夹头刀柄
Hydraulic chuck tool holders
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准液压夹头刀柄 JB/T12760—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
丰
210mm×297mm0.75印张·23千字
2016年6月第1版第1次印刷
定价：15.00元
*
书号：1511113443 网址：http:：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693 JB/T12760--2015
目 次
前言 1范围， 2规范性引用文件 3型式和尺寸. 3.1一般规定. 3.2带A型柄的液压夹头的型式和尺寸 3.3带U型柄的液压夹头的型式和尺寸 3.4带J型柄的液压夹头的型式和尺寸 3..5带HSK型柄的液压夹头的型式和尺寸.. 3.6标记示例. 4技术要求. 4.1材料... 4.2表面粗糙度. 4.3径向圆跳动 5标志和包装. 5..标志.. 5.2包装附录A（规范性附录） 测试棒的技术要求
C
C
山
C
2 JB/T12760—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会 会（SAC/TC91）归口。 本标准起草单位：森泰英格（成都）数控刀具有限公司、成都工具研究所有限公司、成都成量工具
集团有限公司。
本标准主要起草人：赵庆军、查国兵、陈莉、李发强。 本标准为首次发布。
II JB/T12760--2015
液压夹头刀柄
1范围
本标准规定了液压夹头刀柄的型式和尺寸、技术要求、标志和包装。 本标准适用于夹持柄径公差符合h6级公差带的刀具的液压夹头刀柄。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差 GB/T10944.1自动换刀7：24圆锥工具柄第1部分：A、AD、AF、U、UD和UF型柄的尺寸
和标记
GB/T10944.2 自动换刀7：24圆锥工具柄第2部分：J、JD和JF型柄的尺寸和标记 GB/T19449.1带有法兰接触面的空心圆锥接口第1部分：柄部一一尺寸
3型式和尺寸
3.1一般规定
液压夹头刀柄主要有四种结构类型，分别是带有A型柄、U型柄，J型柄和HSK型柄的液压夹头。 A和U型柄的柄部尺寸按GB/T10944.1的规定；J型柄的柄部尺寸按GB/T10944.2的规定；HSK
型柄的柄部尺寸按GB/T19449.1的规定。
未注公差按GB/T1804一2000中m级的规定。 3.2带A型柄的液压夹头的型式和尺寸
型式和尺寸见图1、表1。
HO
油腔。 b按照GB/T10944.1要求的A型柄柄部。 施压螺纹孔的尺寸由制造商选定。
图1 JB/T12760—2015
表1
单位为毫米
尺寸 1 35 35 35 43 51 51 52 52 63 65 35 35 35 43 51 51 52 52 63 65
锥度号
13 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
1 75 75 75 80 90 90 90 90 120 120 75 75 75 80 90 90 90 90 100 100
dm (H6)
di 28 30 32 34 36 38 40 42 58 64 2.8 30 32 34 36 38 40 42 58 64
d2 50 50 50 50 50 50 50 50 70 70 50 50 50 50 50 50 50 50 70 70
12 41 41 41 48 54 54 54 54 66 66 41 41 41 48 54 54 54 54 66 66
6 8 10 12 14 16 18 20 25 32 6 8 10 12 14 16 18 20 25 32
40
50
13表示调节行程。 b1尺寸供参考。
3.3带U型柄的液压夹头的型式和尺寸
型式和尺寸见图2～表2。
I
55
中
11
D
油腔。 按照GB/T10944.1要求的U型柄柄部。 施压螺纹孔的尺寸由制造商选定。
图2
2 JB/T127602015
表2
单位为毫米
尺寸 1 35 35 35 43 51 51 52 52 63 65 35 35 35 43 51 51 52 52 63 65
锥度号
1 90 90 90 95 105 105 105 105 120 120 75 75 75 80 90 90 90 90 100 100
12 41 41 41 48 54 54 54 54 66 66 41 41 41 48 54 54 54 54 66 66
13 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
dm(H6)
di 28 30 32 34 36 38 40 42 58 64 28 30 32 34 36 38 40 42 58 64
d2 50 50 50 50 50 50 50 50 70 70 50 50 50 50 50 50 50 50 70 70
6 8 10 12 14 16 18 20 25 32 6 8 10 12 14 16 18 20 25 32
40
50
a13表示调节行程。 b1尺寸供参考。
3.4带J型柄的液压夹头的型式和尺寸
型式和尺寸见图3、表3
12
5
1 555
中 U
I1
油腔
b按照GB/T10944.2要求的J型柄柄部。
施压螺纹孔的尺寸由制造商选定。
图3
3 JB/T12760—2015
表3
单位为毫米
尺 寸 11 35 35 35 43 51 51 52 52 35 35 35 43 51 51 52 52 63 65 35 35 35 43 51 51 52 52 63 65
锥度号
13a 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
16 80 80 80 90 95 95 95 95 85 85 85 90 95 95 95 95 115 115 95 95 95 100 105 105 105 105 120 120
d 28 30 32 34 36 38 40 42 28 30 32 34 36 38 40 42 58 64 28 30 32 34 36 38 40 42 58 64
d2 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 70 70 50 50 50 50 50 50 50 50 70 70
12 41 41 41 48 54 54 54 54 41 41 41 48 54 54 54 54 66 66 41 41 41 48 54 54 54 54 66 66
dm (H6)
6 8 10 12 14 16 18 20 6 8 10 12 14 16 18 20 2.5 32 6 80 10 12 14 16 18 20 25 32
30
40
50
a13表示调节行程。 b1尺寸供参考。
