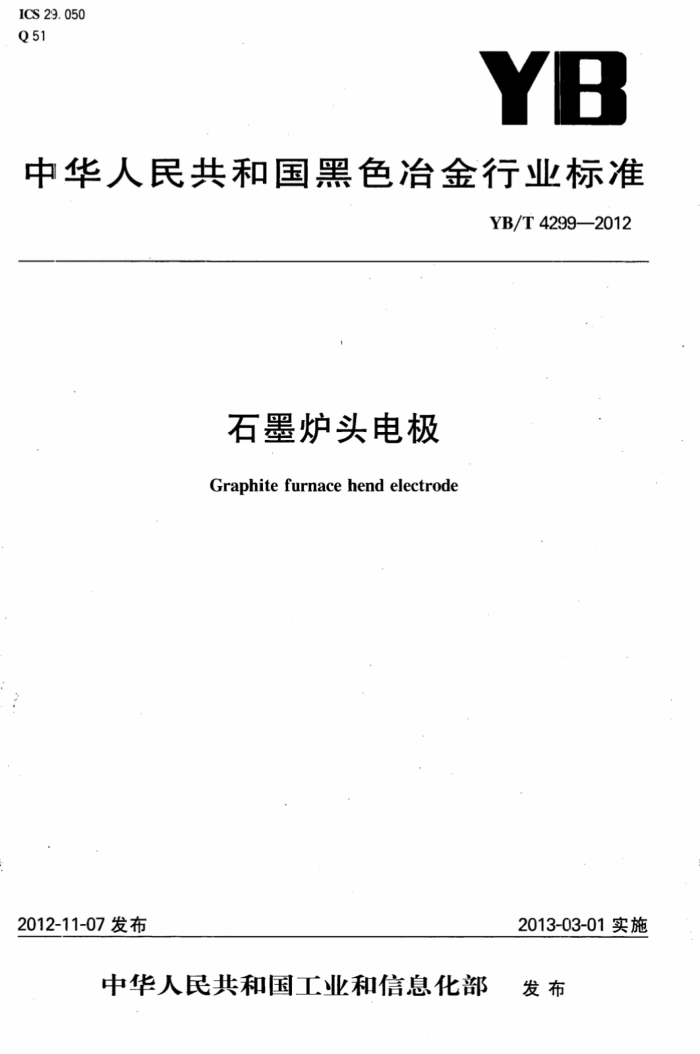

ICS 29.050 Q51
YB
中华人民共和国黑色冶金行业标准
YB/T 4299—2012
石墨炉头电极
Graphitefurnacehendelectrode
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部 发布 YB/T4299—2012
前 創言
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：河北顺天电极有限公司、冶金工业信息标准研究院。 本标准主要起草人：王金铎、杨海春、唐济革、陶国新、李鹏、孙伟、张进莺。 本标准为首次发布。
建筑321---标准查询网 www. jz321. net YB/T4299—2012
石墨炉头电极
范围
-
本标准规定了石墨炉头电极的外形尺寸及允许偏差、技术要求、试验方法、检验规则、包装、标志、储存、运输和质量证明书。
本标准适用于以优质石油焦为主要原料，经熳烧、成型、焙烧、石墨化、机械加工而制成，供石墨化炉做导电材料的石墨炉头电极。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1427 炭素材料取样方法 GB/T1429 炭素材料灰分含量测定方法 GB/T.1431 炭素材料耐压强度测定方法 GB/T3074.4石墨电极热膨胀系数(CTE)测定方法 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T8719 炭素材料及其制品的包装、标志、储存、运输和质量证明书的一般规定 GB/T24525 炭素材料电阻率测定方法 GB/T24528 炭素材料体积密度测定方法
3分类
石墨炉头电极按外形不同划分圆柱形和方形两类。
4外形尺寸及允许偏差 4.1 圆柱形石墨炉头电极的直径及允许偏差应符合表1的规定。
表 1
单位为毫米
实际直径最小
公称直径
最大 .902 1162
黑皮部分最小
892 1152
900 1160
898 1158
注：规格尺寸亦可由供需双方协商。
4.2 圆柱形石墨炉头电极的长度及允许偏差应符合表2的规定。
表 2
单位为毫米
标准长度偏差
短尺长度偏差
公称长度
最小 -275
最大 +100
最大 100
最小 -100
2400
1 YB/T4299-—2012
5.2.1.2电极表面不允许有横向裂纹。 5.2.1.3电极表面允许有宽度0.3mm0.5mm的纵向裂纹，其长度不大于电极周长的5%，不多于两条；而宽度小于0.3mm的纵向裂纹不计。 5.2.1.4电极表面的黑皮面积：宽度应小于电极周长的十分之一；长度应小于电极长度的三分之一。 5.2.2方形炉头电极外观质量 5.2.2.1方形电极应具有规则的几何形状，表面凹陷或氧化等缺陷，不得影响最小截面尺寸加工要求，内部不允许有空穴及夹杂物等缺陷。 5.2.2.2棱边缺口深度10mm不计；深度10mm30mm、长度100mm的缺口不多于两处。 5.2.2.3方形电极的弯曲度不大于长度的0.5%。 6试验方法 6.1电阻率的测定按GB/T24525的规定进行，电极加工后应逐根测定。 6.2耐压强度的测定按GB/T1431的规定进行。 6.3体积密度的测定按GB/T24528的规定进行。 6.4热膨胀系数的测定按GB/T3074.4的规定进行。 6.5灰分的测定按GB/T1429的规定进行 6.6电极的外形尺寸及表面质量在电极加工后用目测、通用量具逐根进行测定。 7检验规则 7.1电极的质量检查和验收，由供方质量监督检验部门进行，需方可根据本标准的规定进行验收。 7.2取样方法按GB/T1427的规定进行 7.3电极理化指标应符合5.1要求，如有不合格项，应加倍取样对不合格项复检，复检全部符合要求为合格，否则判为不合格。 7.4数值修约规则与极限数值的判定按GB/T8170规定进行。 8包装、标志、储存、运输 8.1包装 8.1.1一般汽车运输时用草绳包装；$1020mm以上电极火车运输时应用木托、钢带包装；包装形式亦可由供需双方协商决定。 8.1.2包装件要捆扎牢固。 8.2标志
标志按GB/T8719规定进行。 8.3储存
电极在库房内贮存要摆放整齐，存放电极要注意防雨、防雪、防潮、防磕碰。 8.4运输
运输可用汽车或火车运输，运输过程必须加固、防雨、防雪、避免出现磕碰棱角现象。
3 中华人民共和国黑色冶金
行业标准石墨炉头电极 YB/T 4299—2012
*
冶金工业出版社出版发行北京北河沿大街嵩祝院北巷39号
邮政编码：100009
三河市双峰印刷装订有限公司印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数12千字 2013年2月第一版 2013年2月第-一次印刷
*
统一书号：155024·454 定价：15.00元
