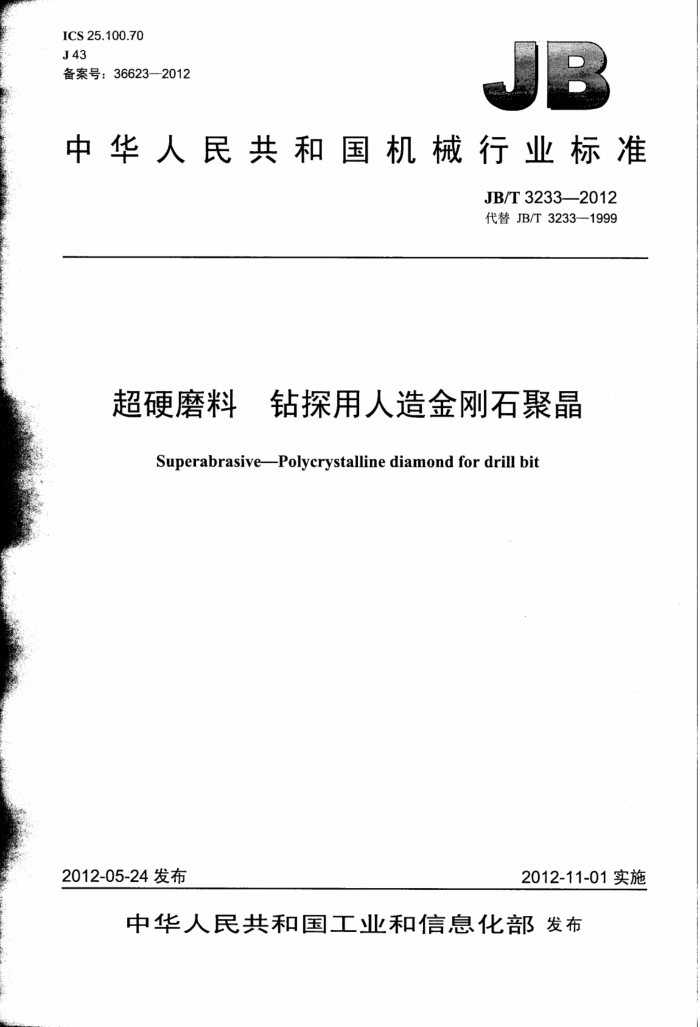

ICS 25.100.70 J43 备案号：36623-2012
中华人民共和国机械行业标准
JB/T32332012 代替JB/T3233-1999
超硬磨料 钻探用人造金刚石聚晶
Superabrasive--Polycrystalline diamond for drill bit
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布 中华 人民 共和国
机械行业标准
超硬磨料钻探用人造金刚石聚晶
JB/T3233--2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张15千字 2012年12月第1版第1次印刷
定价：12.00元
*
书号：15111·10720 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
建筑321---标准查询网 www. jz321.net JB/T3233—2012
次
目
前言范围
1 2 规范性引用文件
3产品代号. 4. 形状代号及尺寸标记 5 基本尺寸.
型号及用途产品标记.. 8 技术要求. 9 试验方法. 10 验收规则 11 标志和包装. 表1 形状代号及尺寸标记表2 圆柱体钻探用人造金刚石聚晶基本尺寸. 表3圆柱锥体钻探用人造金刚石聚晶基本尺寸表4长方体钻探用人造金刚石聚晶基本尺寸. 表5异形体钻探用人造金刚石聚晶基本尺寸表6型号及用途.. 表7基本尺寸极限偏差表8人造金刚石聚晶磨耗比的值.
6 7 JB/T3233-2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T3233-1999《钻探用人造金刚石烧结体》，与JB/T3233一1999相比主要技术变化如
下：
修改了产品代号（见第3章，1999年版的第3章）；增加了形状代号及尺寸标记（见第4章）：修改了产品基本尺寸（见第5章，1999年版的第4章）：增加了钻探用人造金刚石聚晶型号及用途（见第6章）； -增加了外观的技术要求及试验方法（见8.1、9.1）；修改了基本尺寸极限偏差的技术要求及试验方法（见8.2、9.2，1999版的5.1、6.1）；增加了产品标记（见第7章）；删除了包装方式的说明（1999版的8.3）。
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：郑州磨料磨具磨削研究所、河南四方达超硬材料股份有限公司、国家磨料磨具质
量监督检验中心。
本标准主要起草人：吕申峰、方海江、张照。 本标准于1983年6月首次发布，1999年5月第一修订，本次修订为第二次修订。
II
建筑321---标准查询网 www. jz321.net JB/T3233-2012
超硬磨料 钻探用人造金刚石聚晶
1范围
本标准规定了钻探用人造金刚石聚晶的产品代号、形状代号及尺寸标记、基本尺寸、型号及用途、 产品标记、技术要求、试验方法、验收规则、标志和包装。
本标准适用于石油、冶金、地质钻头及扩孔器等用的人造金刚石聚晶。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
JB/T3235人造金刚石烧结体磨耗比测定方法 3产品代号
钻探用人造金刚石聚晶的产品代号按下列方法编制： TSP 一口
形状代号钻探用人造金刚石聚晶
4形状代号及尺寸标记
钻探用人造金刚石聚晶的形状为圆柱体，圆柱锥体、长方体，异形体，其形状代号及尺寸标记见表1。
表1形状代号及尺寸标记示意图
序号
形状
代号
尺寸标记
圆柱体
CY
DXL
DXLXα
圆柱锥体
CN JB/T3233—2012
表1（续）
代号
序号
形状
尺寸标记
示意图
长方体
LXWXT
RT
3
异形体
SH
LXWXTXP
基本尺寸圆柱体钻探用人造金刚石聚晶基本尺寸见表2，圆柱锥体钻探用人造金刚石聚晶基本尺寸见表3 长方体钻探用人造金刚石聚晶基本尺寸见表4，异形体钻探用人造金刚石聚晶基本尺寸见表5。
5
表2圆柱体钻探用人造金刚石聚晶基本尺寸
单位为毫米
D L
5~10 2~10
10~15 8~15
1.5~5 2~8
表3圆柱锥体钻探用人造金刚石聚晶基本尺寸
单位为毫米
Y
D 2~6 6~10
Q
90°～120° 60°~120°
4~6 6~15
表4长方体钻探用人造金刚石聚晶基本尺寸
单位为毫米
公
T 1.5~3 3~5 5~10
<
1~3 3~5 5~10
1.5~7 3~8 3~10
表5 异形体钻探用人造金刚石聚晶基本尺寸
单位为毫米
W 3,3.2,5
T 3
L 5~10
r
1.51.6,2.5
6 型号及用途
钻探用人造金刚石聚晶根据用途分为四种型号，见表6。
2
建筑321---标准查询网 www. jz321.net JB/T3233—2012
表6型号及用途
型号 1 II III IV
用途
钻探莫氏系数仁8的岩石、加工宝石
钻探莫氏系数8<≤10的岩石钻探莫氏系数10<≤15的岩石钻探莫氏系数15 7产品标记
产品标记按下列顺序：产品代号、型号、尺寸标记。 示例：形状为圆柱锥体，直径6mm、长度8mm角度90°、型号I钻探用人造金刚石聚晶标记为：
TSP-CNI6×8×90
8技术要求
8.1 外观：表面不得有裂纹、杂质和明显凹坑，边棱缺损不得超过0.5mm，单边缺损不超过2个。 8.2 钻探用人造金刚石聚晶的基本尺寸极限偏差应符合表7的规定。
表7基本尺寸极限偏差
D、W、T、L、r/mm
α(°)
基本尺寸 1.5~3.0 3.1~5.5 5.6~15.0
极限偏差 ± 0.2 ± 0.3 8.3
±5
8.3 钻探用人造金刚石聚晶磨耗比的值应符合表8的规定。
表8人造金刚石聚晶磨耗比的值
型号 I I II IV
磨耗比值 ≥20×103 ≥40×103 ≥60×103 ≥80×103
9 试验方法 9.1 外观用目测检查。 9.2 基本尺寸极限偏差用分度值不大于0.02mm的量具测量，任意测量两处，以偏离基本尺寸较大的值为测量值：角度用角度尺测量。 9.3 磨耗比测定按JB/T3235的规定。 10 验收规则 10.1产品交收检验，应按本标准技术要求规定逐批进行，合格后应附有合格证。 10.2产品以包装粒数为“检查批”，并按GB/T2828.1一2003的规定实施一次正常检查抽样方案。
3 JB/T3233—2012
GLUG-
10.3外观及基本尺寸极限偏差检验，按GB/T2828.1一2003的规定采用“一般检查水平I”。 10.4磨耗比值的检验，按GB/T2828.1一2003的规定采用“特殊检查水平S-3”。 10.5接收质量限（AQL）按GB/T2828.1—2003规定的4.0。 11标志和包装 11.1外包装物上应有下列标志：
a）产品名称； b）制造厂商； c）产品标记； d）注册商标； e）包装数量： f）生产批号： g）出厂日期。
11.2包装物内应附有合格证，合格证上应注明：
a）产品名称： b）产品型号及规格； c）数量、批号； d）检验印章。
11.3产品包装应按50粒、100粒、200粒、500粒、1000粒、2000粒、5000粒分别包装或按用户要求包装。 11.4包装物要美观大方，包装牢固，保证携运方便。
