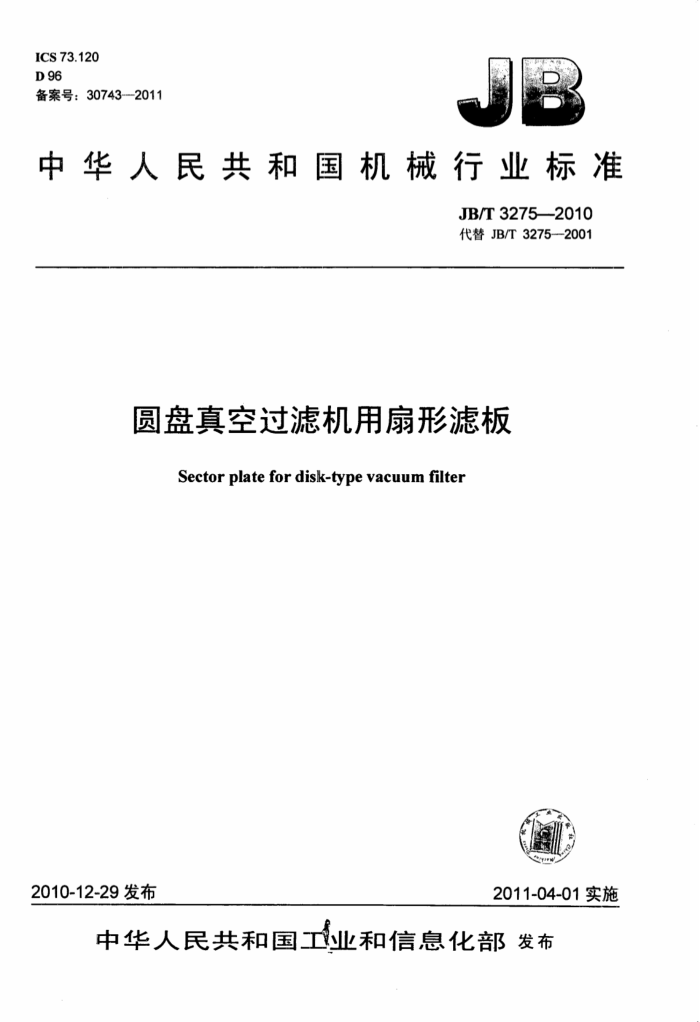

ICS 73.120 D96 备案号：30743--2011
中华人民共和国机械行业标准
JB/T32752010 代替JB/T3275--2001
圆盘真空过滤机用扇形滤板
Sector plate for disk-type vacuum filter
2010-12-29发布
2011-04-01实施
中华人民共和国工业和信息化部发布 JB/T3275—-2010
目 次
前言范围
II
1
2 规范性引用文件 3产品分类 3.1 型式 3.2 型号. 3.3 基本参数
技术要求 5 试验方法. 6
4
检验规则. 6.1 检验分类， 6.2 出厂检验 6.3 型式检验
标志、包装、运输和贮存
>
建筑321 标准查询网 www.jz321.net JB/T3275--2010
前 言
本标准代替JB/T3275—2001《圆盘真空过滤机用塑料扇形滤板》。 本标准与JB/T3275一2001相比，主要变化如下：
标准名称改为“圆盘真空过滤机用扇形滤板”，增加了对钢制滤板的要求；增加了近年来发展的圆盘真空过滤机用扇形板系列规格及其要求；规范了试验方法和检验规则的内容；完善了滤板的贮存要求。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：洛阳矿山机械工程设计研究院有限责任公司。 本标准主要起草人：刘芹、毕淑杰、江剑平、黄嘉琳、申飞、孙红丽。 本标准所代替标准历次版本发布情况为：
JB/T3275—1983，JB/T3275—2001。 JB/T3275—2010
圆盘真空过滤机用扇形滤板
1范围
本标准规定了圆盘真空过滤机用扇形滤板的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于圆盘真空过滤机用扇形滤板（以下简称滤板）。该滤板适用于符合JB/T8851要求的矿用圆盘真空过滤机。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191-—2008，ISO780：1997，MOD） GB/T1040.1塑料拉伸性能的测定第1部分：总则（GB/T1040.1-2006，ISO527-1：1993，
IDT)
GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（GB/T1040.2- 2006，ISO527-2:1993,IDT)
GB/T1043.1 塑料价 简支梁冲击性能的测定第1部分：非仪器化冲击试验（GB/T1043.1一2008， ISO179-1:2000.DT)
GB/T2411 塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）（GB/T2411-2008，ISO868： 2003,IDT)
GB/T6388 运输包装收发货标志 GB/T9969工业产品使用说明书总则 GB/T13384机电产品包装通用技术条件 JB/T8851矿用圆盘真空过滤机 JB/T5000.3重型机械通用技术条件第3部分：焊接件
3产品分类 3.1型式
滤板分为组合式塑料滤板和焊接式钢制滤板两种型式。 3.2型号
滤板的型号表示方法如下：
OO
滤板扇形角，单位为度（°）圆盘直径，单位为米（m）塑料滤板结构代号：X为星点式，G为格条式。钢制滤板略材质代号：S为塑料，G为钢滤板
建筑321---标准查询网 www. jz321.net JB/T3275--2010
6检验规则 6.1检验分类
滤板的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1滤板须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2滤板成批出厂时应按5%抽检，抽检应符合4.4～4.10的要求。 6.3型式检验 6.3.1有下列情况之一时，滤板应进行型式检验：
a）新产品或老产品转厂生产时： b）当产品设计、结构、工艺或材料有较大改变，可能影响产品性能时： c）产品停产一年以上恢复生产时： d）出厂检验的结果与上次型式检验差异较大时： e）正常生产的产品，每三年进行一次型式检验： f）国家质量监督检验机构提出型式检验要求时。
6.3.2型式检验的项目应包括本标准的全部内容。 6.3.3型式检验应从出厂检验合格的产品中抽取5%进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。 7标志、包装、运输和购存 7.1滤板应在适当而明显的位置固定产品标牌，其内容应包括：
a）制造厂名称及地址； b）产品名称及型号： c）产品执行的标准号： d）出厂编号和制成日期。
7.2滤板的包装应符合GB/T13384的规定，并应符合水陆运输的要求。 7.3滤板应用木箱包装或用专用的木夹夹紧。包装应防压、防变形。钢制滤板的外露加工表面应涂防锈油后局部包扎，其防腐期不应少于一年。 7.4滤板的包装标志应符合GB/T191和GB/T6388的要求。 7.5滤板应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书； c）装箱清单。 滤板的使用说明书应符合GB/T9969的要求。
7.6滤板的贮存应符合下列要求：
a）在干燥通风的室内； b）温度应为0℃～40℃： c）塑料滤板存应距热源3m以外，严禁露天存放。
