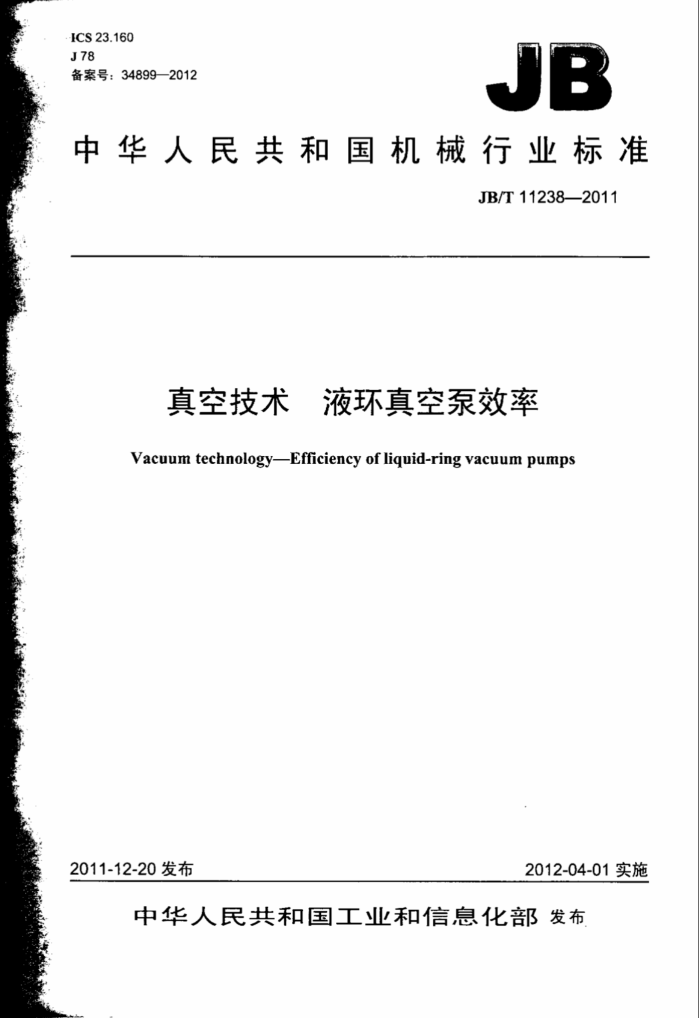

ICS23.160 J78 备案号：34899—2012
JB
中华人民共和国机械行业标准
JB/T11238—2011
真空技术 液环真空泵效率
Vacuum technology-Efficiency of liquid-ring vacuum pumps
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T11238-—2011
目 次
前言.
II
范围 2 规范性引用文件术语和定义
1
3 4 5 应用方法，图1 单级液环真空泵效率曲线
效率....
建筑321---标准查询网 www. jz321. net JB/11238—2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准负责起草单位：淄博水环真空泵厂有限公司。 本标准参加起草单位：博山精工泵业有限公司、山东博山真空泵制造有限公司、台州环球真空设备
制造有限公司。
本标准主要起草人：陈维茂、燕洪顺、荆延波、陈子明、李锋、吕庆孔、崔德禄、赵计春、走 赵伟胜。 本标准为首次发布。
-
-
-
一
II JB/T11238—2011
真空技术液环真空泵效率
1范围
本标准规定了单级液环（水或其他液体）真空泵入口压力为400hPa时的等温压缩效率（以下简称为效率）曲线及应用方法。
本标准适用于气量大于或等于1m"/min的单级液环真空泵（以下简称泵）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13929一2011水环真空泵和水环压缩机试验方法 JB/T7255—2007水环真空泵和水环压缩机 JB/T10770—2007真空技术液环真空泵验收规范
3术语和定义
GB/T13929和JB/T7255、JB/T10770界定的以及下列术语和定义适用于本文件。
3.1
气量suctioncapacity 入口在给定的真空度下，出口为大气压1013.25bPa时，单位时间内通过泵入口的气体体积，单位
为m"/min。 3.2
等温压缩功率isothermalcompresspower 气体温度不变，泵将气体由一定的吸气压力压缩到一定的出口压力所需的理论上的功率，单位为
kW。 3.3
轴功率shaftpower 泵实际消耗的功率，单位为kW。
3.4
等温压缩效率isothermalcompressefficiency 气体等温压缩理论功率与轴功率之比，用百分比表示。
4效率 4.1泵的效率按公式（1）计算：
Pis×100° P.
(1)
7
式中：
效率，%： Pis 等温压缩功率，单位为千瓦（kW)： P 泵的轴功率，单位为千瓦（kW）。 Pis按公式（2）计算：
公
1
建筑321---标准查询网 www. jz321. net 1
100
8
H
/ar
