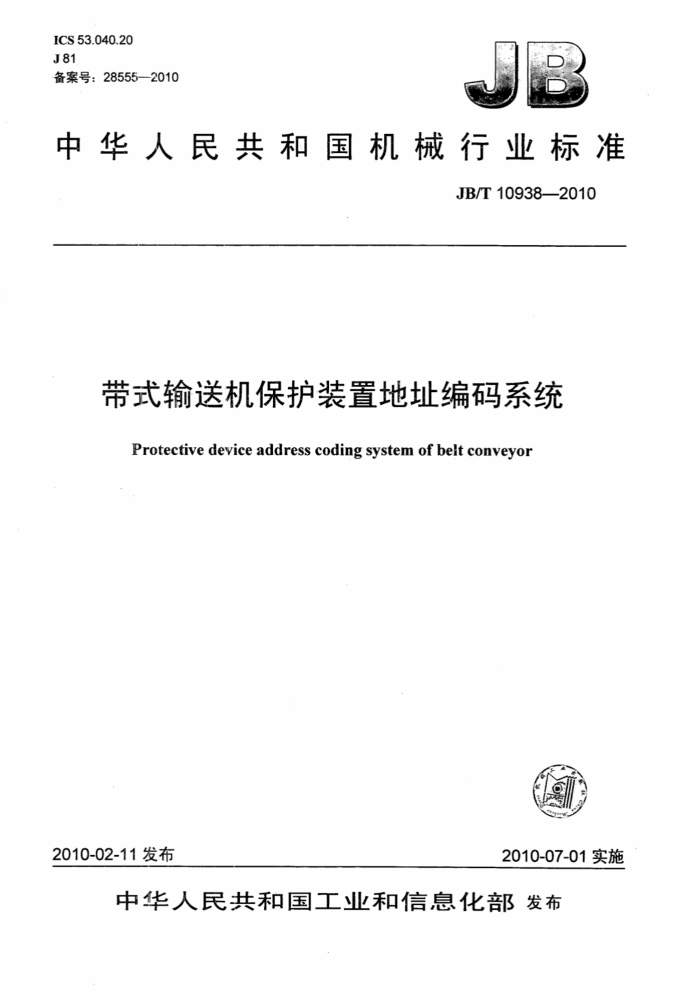

ICS53.040.20 J81 备案号：28555—2010
中华人民共和国机械行业标准
JB/T10938—2010
带式输送机保护装置地址编码系统
Protective device address coding system of belt conveyor
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T10938-—2010
目 次
III
前言 1范围. 2规范性引用文件. 3术语和定义 4功能及技术参数 4.. 功能. 4.2技术参数. 5技术要求 5.1 使用环境。 5.2 外观要求 5.3 自由跌落 5.4 防护等级。 5.5 工频耐压. 5.6 系统配置 5.7 结构要求 5.8 电气要求 6 试验方法。
.2
检验规则.. 7.1 出厂检验. 7.2 型式检验。 7.3 判定规则. 8 标志、包装、运输和贮存 8.1 产品标志。 8.2 包装标志 8.3 包装 8.4 运输 8.5' 贮存
7
-
3
建筑321---标准查询网 www.jz321.net JB/T10938--2010
前言
本标准由中国机械工业联合会提出。 本标准由北京起重运输机械研究所归口。 本标准起草单位：沈阳泰华伟业电力设备有限公司。 本标准主要起草人：许志华、许江宁、孟群、孔令铎。 本标准为首次发布。 JB/T10938--2010
带式输送机保护装置地址编码系统
范围
本标准规定了带式输送机用保护装置地址编码系统的术语、功能、技术参数、技术要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于带式输送机用拉绳开关、跑偏开关等所有保护装置的地址编码系统。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2423.8电工电子产品环境试验第2部分：.试验方法·试验Ed：自由跌落（GB/T2423.8- 1995，idtEC60068-2-32:1990)
GB4208外壳防护等级（IP代码）（GB4208--2008，IEC60529—2001，IDT） GB/T13306标牌
GB14048.11 低压开关设备和控制设备第1部分：总则（GB14048.1-2006，EC60947-1：2001， MOD) 3术语和定义
下列术语和定义适用于本标准。
3.1
通信communications 通过媒体将信息从一地传送到另一地。
3.2
编码开关coding switch 根据一定的协议或格式把模拟信息转换成比特流的控制装置。 编码控制器codingcontroller 能够查询编码开关并显示其工作状态。同时能响应上位机查询的电子装置。 通信协议 communications protocol 通信双方所共同遵守的通讯规则与标准。 物理接口physics interface 网络之间相互连接的端口。
3.3
3.4
3.5
3.6
总线bus 通过分时复用的方式，将信息以一个或多个源部件传送到一个或多个目的部件的一组传输线。 中继器 repeater
3.7
建筑321---标准查询网 www. jz321.net JB/T10938—2010
中继器是网络物理层上面的连接设备。适用于完全相同的两类网络的互连，主要功能是通过对数据信号的重新发送或者转发，来扩大网络传输的距离。 4功能及技术参数 4.1功能
带式输送机保护装置地址编码系统由编码控制器和编码开关组成。编码控制器以通信方式将编码开关的信息收集到编码控制器中，当上位机查询编码控制器时编码控制器将收集到的信息传给.上位机。 应用此系统上位机可以随时了解编码开关的工作状态，如有故障或报警可准确地知道编码开关的类别和位置。 4.2技术参数
地址编码控制器技术参数如下：
AC90V-260V50Hz或DC110V~300V 编码开关小于2W；中继器小于2W 控制器小于5W。
a）工作电源： b）消耗功率：
c）编码开关输出接点：一组常闭触点或一组常开触点。
AC250 V3A; DC30 V3 A. 不低于IP65。
d）触点容量： e）防护等级： f）通信协议：地址编码控制器与上位机之间采用国际标准通信协议。
地址编码控制器与编码开关之间可采用国际标准通信协议，或企业自定议的精简协议。
5技术要求 5.1使用环境
a）海拔不大于2000m； b）使用环境温度：地址编码控制器使用环境温度-10℃～40℃；
编码开关使用环境温度-25℃～40℃；
c）空气相对湿度小于95%（25℃时）。 5.2外观要求 5.2.1表面涂覆要均匀，金属件不应有腐蚀和其他机械损伤。 5.2.2整机装配完之后，动作应灵活可靠。 5.2.3紧固件应无松动~松脱现象。 5.3自由跌落
地址编码系统的成套设备进行高度为500mm的自由跌落实验后，外观不应有损伤，外壳不应有永久变形，紧固件不应有松脱，电性能和力学性能完好。 5.4防护等级
地址编码系统的防护等级不应低于IP65： 5.5工频耐压
带式输送机保护装置地址编码系统的固体绝缘按GB14048.1进行工频耐压试验。实验时，系统应无内部或外部的绝缘闪络和击穿或任何破坏性放电现象的发生。 5.6系统配置
系统由地址编码控制器和编码开关组成，所有的编码开关并接在由地址编码控制器输出的通信总线上。通信距离每超过1200m（通信线缆的长度）或编码开关的数量每超过物理接口所允许的数量时，
2 JB/T10938-—2010
为保证通信质量必需使用中继器。 5.7结构要求
地址编码系统的成套设备在结构上应满足产品电气性能的要求，并考虑安装与调试以及运行的可靠性。 5.8电气要求
带式输送机保护装置地址编码系统所需要的电源应与主电源隔离，并带有防雷击，过电压等保护措施。电压优先级选用AC220V。控制回路电压优先级选用DC24V或DC110V。 6试验方法 6.1功能试验：
功能试验将上位机、地址编码控制器和编码开关连接好，编码开关的数量不应少于32个。接通电源，在地址编码控制器上应能显示每个编码开关的工作状态，如有编码开关报警应能准确显示其地址及开关类别。同时编码控制器应能响应上位机的查询，将所有编码开关的信息准确的传给上位机。 6.2自由跌落试验按GB/T2423.8规定进行试验。 6.3防护等级试验按GB4208规定进行试验。 6.4工频耐压试验按GB14048.1规定进行试验，试验电压（有效值）1890V。 6.5地址编码系统的外观及装配质量用目测、手感等方法进行。 7检验规则 7.1出厂检验 7.1.1产品应逐台检验合格后，签发合格证方可出厂。 7.1.2出厂检验项目如下：
a）外观： b）功能。
7.2型式检验 7.2.1有下列情况之一时，应进行型式检验：
a）新产品批量生产前： b）当材料、结构、工艺有较大改变，可能影响产品性能时： c）正常生产每五年一次； d）停产年以上，重新恢复生产时； e）国家质量监督机构提出进行型式检验要求时。
7.2.2型式检验项目如下：
a）外观: b）功能； c）防护等级； d）自由跌落； e）工频耐压。
7.3判定规则
型式检验用产品应从出厂检验合格的产品中随机抽取，按产品批量的2%抽取且数量不应少于两台。检验中如发现不合格项，应加倍抽样复检该项，如仍有不合格项则判型式检验不合格。 8标志、包装、运输和贮存 8.1产品标志
在地址编码系统的明显部位需设置标牌，标牌的型式和尺寸应符合GB/T13306规定，标牌至少应
3
建筑321---标准查询网 www. jz321.ne JB/T10938—2010
标明下列内容：
a）产品名称： b）产品型号： c）产品的主要参数，如额定电压、电流，防护等级： d）制造厂名； e）制造日期或编号。
8.2包装标志
包装箱外壁有明显的文字（标签）和图形标志： a）收货单位、名称和地址： b）产品名称和型号； C）发货单位名称及地址： d）有小心轻放、防潮、防震标志。
8.3包装
包装应符合下列要求： a）本产品采用纸箱或木箱包装，箱内附有内包装或填充物： b）随同产品的文件有：产品合格证书、使用说明书、装箱单。
8.4运输
防止剧烈的冲击碰撞，运输过程应防止雨雪淋湿。 8.5贮存
产品贮存在干燥的环境中，避免雨雪淋湿和与酸、碱等物质接触，存放日期不超过一年。 1806
