内容简介

JJG 1092-2013 机车速度表 JJG

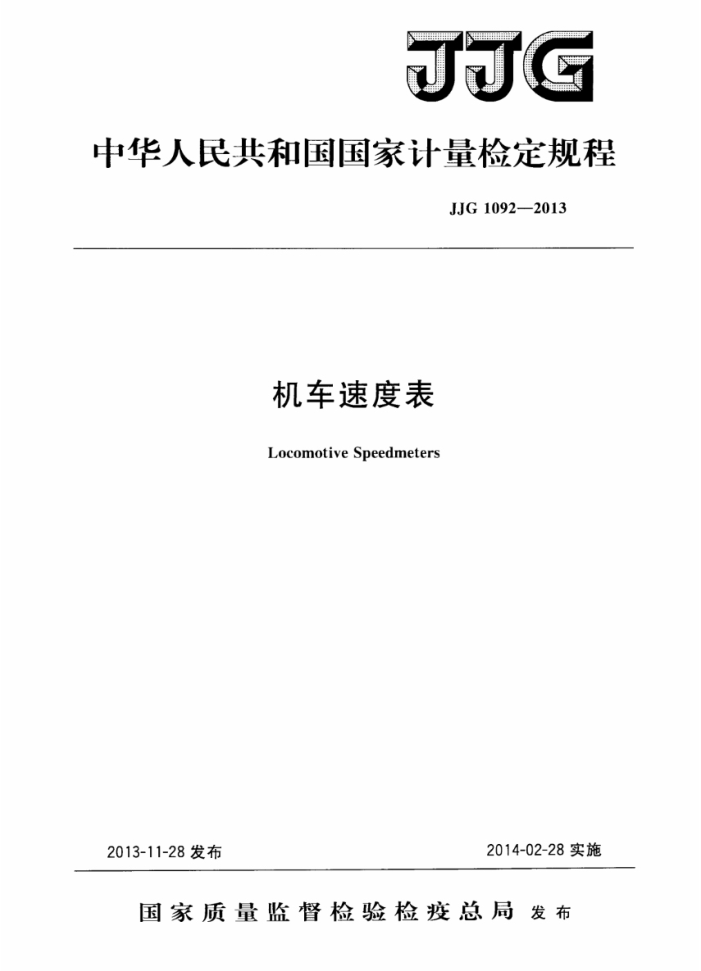

中华人民共和国国家计量检定规程
JJG1092—2013
机车速度表
LocomotiveSpeedmeters
2014-02-28实施
2013-11-28发布
国家质量监督检验检疫总局发布 JJG1092—2013
机车速度表检定规程 Verification Regulation of
JJG1092-2013
Locomotive Speedmeters
归口单位:全国铁路专用计量器具计量技术委员会
铁路专用力学分技术委员会
主要起草单位:哈尔滨铁路局质量技术监督所
铁道部标准计量研究所
参加起草单位:北京铁路局计量管理所
上海铁路通信有限公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用力学分技术委员会负责解释 JJG 1092—2013
本规程主要起草人:
江洪涛(哈尔滨铁路局质量技术监督所)李旭辉(哈尔滨铁路局质量技术监督所)李俊霞(铁道部标准计量研究所)
参加起草人:
刘军(北京铁路局计量管理所)金建华(上海铁路通信有限公司) JJG1092—2013
目 录
引言 1
(II) (1) (1 ) (1) (1) (1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (5) (6)
范围 2 概述 3 计量性能要求 3. 1 测量范围 3. 2 示值误差 3.3 回程误差· 3. 4 零值误差 3.5 速度设定值偏差
绝缘电阻· 4 通用技术要求…. 4.1外观· 4.2各部分相互作用 5计量器具控制 5.1检定条件 5. 2 检定项目… 5.37 检定方法 5.4 检定结果的处理· 5. 5 检定周期附录A 机车速度表检定记录附录B 检定证书/检定结果通知书内页格式
3.6
I JJG1092—2013
引言
JF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程定工作的基础性系列规范。
本规程是参照TB/T2438一1993《模拟指示机车速度表》的计量性能要叉和通用技术要求进行起草的
本规程为首次制定。
Ⅱ JJG1092—2013
机车速度表检定规程
1范围
本规程适用于机车速度表(以下简称速度表)的首次检定、后续检定和使用中检查。 2概述
速度表是用于测量列车速度的一种专用计量器具,速度表指示器安装于机车或动车组的司机操纵台上,与其配套的传感器安装于车轮轴端,机车速度值通过指示器显示出来。
速度表是指磁电式传感器的速度表(以下简称“磁电式速度表”)和光电式传感器的速度表(以下简称“光电式速度表”)。
磁电式速度表是通过机车轮轴驱动磁电传感器内交流测速发电机转子转动,产生交流电压,利用交流电压与机车速度的线性关系来测量机车速度。速度控制采样输出用于机车运行状态的自动控制,当机车速度达到或超过速度设定值时,速度表面板上相应的指示灯状态变换,相应的继电器接点同时切换,以便实现机车速度控制。
光电式速度表是通过机车轮轴驱动光电传感器内光栅转动,产生脉冲信号,其脉冲的频率正比于车轮的转速,即正比于机车速度;脉冲信号再经过转换电路输出电路信号,通过测量电路信号来测量机车速度。 3计量性能要求 3.1测量范围
速度表的测量范围上限应为以下值之一:100km/h,120km/h,150km/h, 160km/h,200km/h,250km/h,300km/h,350km/h,400km/h,450km/h。 3.2示值误差
在测量范围内,速度表零值以外示值的误差不应为负误差,其误差值应不大于5km/h。 3.3回程误差
在速度表测量范围内,任一点的回程误差应不大于2.5km/h。 3.4零值误差
当速度表的示值由测量上限平稳减少至零时,指针如不回零位,其误差应不超过±2km/h。 3.5速度设定值偏差(适用于磁电式速度表)
速度设定点之值与速度切换时示值之差应不超过士3km/h。 注:“速度设定点偏差”仅道用于有速度设定点的速度表。
1 JJG1092—2013
3.6绝缘电阻
速度表线路与外壳间的绝缘电阻应不小于20M2。
4 通用技术要求
4.1外观 4.1.1 速度表不应有影响使用的缺陷 4.1.2速度表表盘上标尺标记和标志符号完整清晰,字体端正。 4.2各部分相互作用 4.2.1 速度表的各零部件完整、无卡滞或松动现象,当倾斜或轻摇仪表时,内部无异响。 4.2.2 有零位调节器的速度表,零位调节器应转动灵活。 4.2.3 照明良好。 5 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1检定条件
速度表校验台(以下简称校验台)的基本误差不应为负误差,其误差值应不大
5.1.1 于1km/h,其测量范围应能满足被检速度表的要求。 5.1.23 兆欧表额定电压为500V,准确度等级为10级。 5.1.3速度表应在温度为(23土2)℃,相对湿度40%~60%的室内进行检定。对磁电式速度表的检定环境应无外磁场(地磁场除外)干扰。
5.2检定项目
检定项目见表1。
表1 检定项目一览表首次检定
检定项目外观
使用中检查
后续检定
+ + + + + + +
+ + + + + + +
+ +
各部分相互作用
示值误差回程误差零值误差
速度设定值偏差
绝缘电阻注:“十”表示应检定,“_”表示可不检定。
5.3检定方法 5.3.1外观
目力观察。
2 JG 1092—2013
5.3.2各部分相互作用
手动试验。将速度表与校验台连接,平稳地调节转速,同时倾斜、轻摇仪表,检查速度表的运行和照明情况。 5.3.3测量范围
在检定示值误差时进行 5.3.4示值误差和回程误差
检定在全量程范围内均布不少于5点(包括测量上限)进行。 将速度表与校验台连接,由低速向高速平稳地调节转速(磁电式速度表应与相应的
传感器配套检定,光电式速度表不必与相应的传感器配套检定),使速度表指针处于各检定点的标尺标记位置,超过测量上限后,再由高速向低速平稳地调节转速,至各检定点的标尺标记位置。记录进程与回程时校验台与速度表的示值。示值误差值按式(1) 计算。
Du=U,-Vu
(1)
式中: AU 速度表示值误差,km/h; U. 校验台进程读数值,km/h; U,—速度表分度线数值,km/h。 回程误差值按式(2)计算。
(2)
A'=I-
式中: A一速度表回程误差,km/h; U。校验台进程读数值,km/h; U一校验台回程读数值,km/h。 若校验台示值单位为r/min,则速度值与对应的转速值n的换算关系应按式(3)
计算。
n=X105
(3)
6元D
式中: u——速度值,km/h; n——转速值,/min; D一-机车车轮直径,mm; 元———圆周率。
5.3.5零值误差
将速度表与校验台连接,当速度表指针处于满量程位置时,断开速度指示器与传感器连线,10s后读取并记录指针不回零的示值。估读最小分度值的1/5(下同)。 5.3.6速度设定值偏差
将速度表与校验台连接,平稳提高转速,当指示灯和速度控制继电器状态转换时,记录速度表上切换值读数;此后平稳降低转速,当指示灯和速度控制继电器回原状态
3
