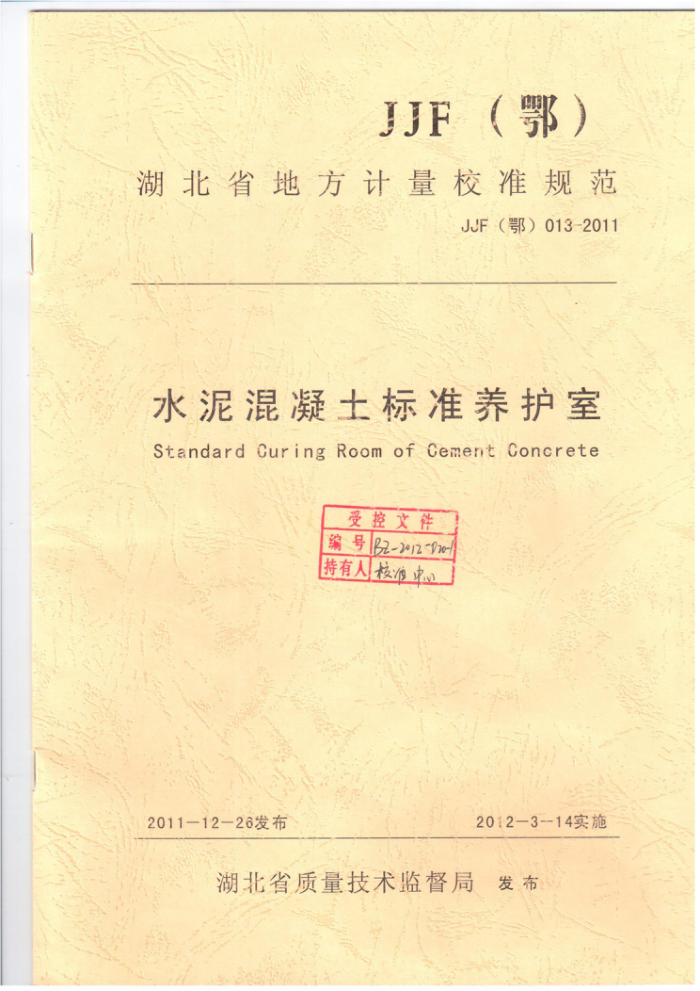

JJF（鄂）
湖北省地方计量校准规范
JJF（鄂）013-2011
水泥混凝士标准养护室 Standard Curing Room of Cement Concrete
受控文件编号1B2-2012-070
持有人校冶中心
2012-3-14实施
2011-12-26发布
湖北省质量技术监督局 发布 JJF（鄂）013—2011
水泥混凝土标准养护室计量校准规范 Calibration Specification for Standard Curing Room of cement concrete
本规程经湖北省质量技术监督局2011年12月26日批准，并自2012年3 月14日起施行。
归口单位：主要起草单位：
湖北省质量技术监督局湖北土木工程计量校准中心
参加起草单位： 湖北省交通职业技术学院
本规程技术条文由起草单位负责解释 JJF（鄂）013—2011
本规程主要起草人：
麻青春 (湖北土木工程计量校准中心) 张学明 (湖北土木工程计量校准中心）杜辉（湖北土木工程计量校准中心)
参加起草人：
陈煌（湖北土木工程计量校准中心）屈煜伟 (湖北土木工程计量校准中心) 蔡雪芬（湖北省交通职业技术学院） JJF（鄂）013—2011
目录
范围 2 引用文献 3 术语和定义 4 概述 5 计量特性 6 校准条件 7 校准项目和校准方法 8 校准结果的表达 9 复校时间间隔附录A 水泥混凝土标准养护室校准记录格式（- 附录B 水泥混凝土标准养护室校准记录格式（二） （续）附录C 水泥混凝土标准养护室校准证书内页格式· 附录D 水泥混凝土标准养护室温度偏差校准结果不确定度分析·
1
?
5
5
6
-
7
8
C JJF（鄂）013—2011
水泥混凝土标准养护室计量校准规范
范围
1
本规范适用于水泥混凝土标准养护室（以下简称“养护室”）的校准
2 引用文献
GB/T50081-2002 《普通混凝土力学性能试验方法》 JJG874-2007 《温度指示控制仪校准规范》 JJF1101-2003 《环境试验设备温度、湿度校准规范》 JTGE30-2005 《公路工程水泥及水泥混凝土试验规程》 在使用本规范时，应注意使用上述文献的现行有效版本。
3术语和定义
3.1 温度偏差
养护室在稳定状态下，显示温度平均值与工作空间中心点实测温度平均值的差值。 3.2温度均匀度
养护室在稳定状态下，工作空间内每次测试中实测温度最大值与最小值之差的算术平均值。 3.3温度波动度
养护室在稳定状态下，工作空间中心点实测温度最大值与最小值差值的一
半。 3.4有效养护空间
有效养护空间（以下简称“养护空间”）是指养护室内包含所有试件支架，自地平面至距离支架上表面500mm的平面组成的养护空间。
概述
4
水泥混凝土标准养护室是专用于混凝土试块养护的工作空间，功能是为混凝土长时间养护试验提供稳定的温度和湿度环境。一般由温湿度调控设备、温湿度控制仪、试件支架和独立的密闭空间组成。
I JJF（鄂）013—2011
5计量特性
水泥混凝土标准养护室的温度偏差和相对湿度技术要求见表1。
表1水泥养护室和水泥混凝土养护室计量性能要求
项目 温度偏差（℃） 相对湿度（%RH) 温度均匀度（℃） 温度波动度（℃）技术要求
±2
≥95
±2
±2
校准条件 6. 1 校准条件 6. 1.1 环境条件 6.1.1.1 温度：室温~35℃。 6.1.1.2 相对湿度：不大于85%。
6
无腐蚀性和强对流气体存在，附近无热源或冷源。
6.1.1.3 6.1.2 工作电源的电压波动不超出额定电压的土10%。
6.2 标准器及其他设备 6.2.1 校准用设备 6.2.2 数字温度计：分度值0.1℃，最大测量不确定度不超过0.3℃。 6.2.2 数字湿度计：分度值1.0%RH，量程（20～100）%RH，最大测量不确定度不超过3.0%RH。
校准项目和校准方法 7.1 校准项目
7
校准项目如下：
温度偏差；一相对湿度： -温度波动度；温度均匀度。
7.2 校准方法 7.2.1 温度、湿度测量点的选择 7.2. 1.1 温度测量点
a) 当养护室横截面积小于10m"时，温度测定点为7个，分别为0，P，Q，A，
2 JJF（鄂）013—2011
B，C，D，其中0为养护空间的几何中心，P为距离地平面500mm水平面（称为下层）的中心、Q为距离上表面500mm的水平面（称为上层）中心，如图1所示。
上层
中层
下层
B· ·P
A
.0
·Q
.C
D.
门
门
图1 测量点分布图
图1中，A、B、C、D分别为距离养护空间外表面500mm的平面与空间对角线的4个交点，且距离养护空间表面距离均为500mm。
b) 当养护室横截面积大于10m时，温度测量点为9个，如图2所示。
上层
中层
下层
·J
B.
DA
.P
:Q
.K ·0.M
ON 门
.C
D.
图2 测量点分布图
图2中，A、B、C、D分别为距离养护空间外表面500mm的平面与空间对角线的4个交点，且距离养护空间表面距离均为500mm。J、K、M、N为中心平面上对称于0点的4个点，且距离养护空间外表面均为 500mm。
c) 当养护室横截面积大于50m时，温度测量点可适当增加，但一般不超过 15个。 7.2.1.2湿度测量点
湿度测量点的选择，如图3所示：
3 JJF（鄂）013——2011
Bx
A
0
D
图4 测量点分布图
图3中，0为养护空间的几何中心，A、B、C、D分别为距离养护空间外表面500mm的平面与空间
对角线的4个交点，且距离箱体内壁距离为500mm。 7.2.2 温度的校准
将试验设备温度点设定在所选择的标称值上，待仪器稳定后，用数字温度计分别测量0、P、Q三个点的温度值，每10分钟记录--次，在30min内共记录3 次。
温度偏差的计算：
N. =ta -to
(1)
(to+tp,+to)
(2)
10=
94
式中：N。—温度偏差，℃；
t，一一养护室控制仪显示温度平均值，℃：
t。一一养护室内实测温度平均值，℃：
to，tpi，to分别为O、P、Q三点第i次测量的温度值。 7.2.3相对湿度的校准
将试验设备相对湿度设定在选定的标称值点上，待仪器稳定后，将数字湿度计放在如图3所示的测量点上，每10分钟记录一次，在30min内共记录3次。
ha = 15台 Z(ha, + hg +hg +hg +hg)
1
(3)
式中： h,- 一养护室实测相对湿度平均值，%RH；
A
