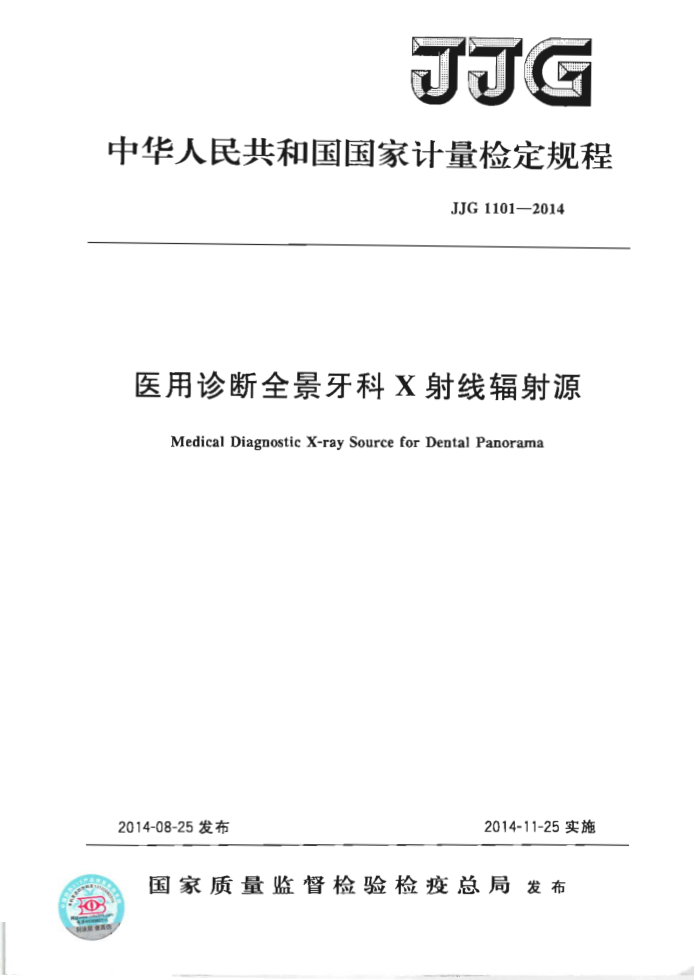

JJG
中华人民共和国国家计量检定规程
JJG1101—2014
医用诊断全景牙科X射线辐射源
Medical Diagnostic X-ray Source for Dental Panorama
2014-08-25发布
2014-11-25实施
国家质量监督检验检疫总局发布 JJG1101—2014
医用诊断全景牙科X射线辐射源
检定规程
JJG1101—2014
Verification Regulation of Medical DiagnosticX-raySourceforDentalPanorama
归口单位：全国电离辐射计量技术委员会主要起草单位：中国测试技术研究院
福建省计量科学研究院
参加起草单位：上海市计量测试技术研究院
新疆维吾尔自治区计量测试研究院陕西安康市计量测试所
本规程委托全国电离辐射计量技术委员会负责解释 JJG 1101—2014
本规程主要起草人：
杨 乾（中国测试技术研究院）李 杰（福建省计量科学研究院）杨建 建（中国测试技术研究院）
参加起草人：
陆逊（上海市计量测试技术研究院）冯雪峰（新疆维吾尔自治区计量测试研究院）王斌（陕西安康市计量测试所） JJG 1101—2014
目 录
引言 1 范围· 2
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (5) (6) (7) (10)
引用文件 3 术语和计量单位 3.1术语· 3.2计量单位
概述· 5 计量性能要求 5.1 空气比释动能率 5. 2 辐射输出的重复性 5. 3 辐射输出的质·
-
..
5. 4 管电压· 5. 5 空间分辨力· 5. 6 低对比度分辨力 5. 7 曝光时间…· 6通用技术要求 6. 1 外观和标志 6.2 电气、机械及防护性能 7计量器具控制 7. 1 检定条件 7. 2 检定项目· 7. 3 检定方法· 7.4 检定结果的处理.· 7. 5 检定周期附录A 检定原始记录（推荐）格式样式附录B 检定证书/检定结果通知书内页（推荐）格式样式附录C 测量布局及牙科模体
..
1 JJG 1101—2014
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》和JJF1001一2011《通用计量术语及定义》编制。
全景牙科X射线辐射源的计量特性和检定方法参照了GB/T19042.4一2005/ IEC61223-3-4：2000《医用成像部门的评价及例行试验第3-4部分：牙科X射线设备成像性能验收试验》与JJG744-2004《医用诊断X射线辐射源》中规定的相应条款。
本规程为首次制定
Ⅱ JJG1101—2014
医用诊断全景牙科X射线辐射源检定规程
1范围
本规程适用于医用诊断全景牙科X射线辐射源的首次检定、后续检定和使用中检查。
本规程不适用于口内X射线成像设备辐射源的检定。
2引用文件
本规程引用下列文件： JJG744--2004医用诊断X射线辐射源 GB9706.1一2007/IEC60601-1：1988医用电气设备第1部分：安全通用要求 GB/个19042.4一2005/IEC61223-3-4：2000医用成像部门的评价及例行试验
第3-4部分：牙科X射线设备成像性能验收试验
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语 3.1.1空气比释动能airkerma
不带电电离粒子在质量为dm的空气中释放出来的全部带电粒子的初始动能总和 dE.除以dm，符号为K。
dEur
K:
dm
3.1.2空气比释动能率airkermarate
在dt时间内空气比释动能的增加量dK除以dt，符号为K。
K_dK
dt
3.1.3空间分辨力spatialresolution
在影像中高对比条件下所能分辨相邻两个物体的能力。 3.1.4低对比度分辨力lowcontrastresolution
分辨与均匀物质成低对比的物体的能力。 3.1.5半值层half-valuelayer
将单向粒子流的辐射量减少到初始值一半时的减弱层厚度，符号为HVL。
3.1.6管电压tubevoltage
加在X射线管阳极和阴极之间的电位差。
1 JJG1101—2014
3.2计量单位 3.2.1空气比释动能率单位的名称：戈［瑞］每秒；符号：Gy/s。 3.2.2分辨力单位的名称：线对每厘米；符号：Lp/cm。
4概述
全景牙科X射线辐射源主要由X射线管、狭缝光澜、高压发生器、计算机成像系统、控制装置等组成。它利用不同组织材料对X射线吸收系数不同的物理原理，采用 X射线对患者牙床和牙齿进行旋转透射扫描，最终达到牙科诊断的目的。
5计量性能要求 5.1 空气比释动能率
在常规使用条件下，以连续工作方式工作时，空气比释动能率不应超过 60mGy/min。 5.2辐射输出的重复性
以相对实验标准偏差表示，辐射输出的重复性应不大于10%。 5.3辐射输出的质
辐射输出的质应满足表1的要求。
表1 全景牙科X射线辐射源半值层
K射线管电压/kV
应用类型
允许的最小半值层/mmAl
正常使用范围
选择值
Y
50
60 70 80 90
1.8 2. 1 2. 3 2. 5
全景牙科X射线辐射源
50~90
5.4管电压
X射线管电压示值误差应不超过士10%。 5.5空间分辨力
空间分辨力不低于20Lp/cm。 5.6低对比度分辨力
低对比度分辨力应能分辨模体中0.5mm厚的铝模内孔径为1mm的圆孔。 5.7曦光时间
示值误差应不超过士（10%×示值十1ms）。 6 通用技术要求 6.1 外观和标志 2 JJG 11012014
有制造厂、型号、编号等清晰的标志。 6.2电气、机械及防护性能
电气、机械及防护性能应分别符合相应的国家标准中规定的要求。 7计量器具控制 7.1检定条件 7.1.1检定用的设备 7.1.1.1剂量计
a）在射线质从1.5mmAl～6.0mmAl半值层（X射线管的电压50kV~150kV）变化范围内，能量响应变化应不超过5.0%；
b）积分挡年稳定性不大于2%。 7.1.1.2铝片
铝片的纯度大于99%，厚度误差不超过士0.1mm。 7.1.1.3模体
模体性能指标应符合附录C的要求，其中空间分辨力模块测试范闺至少要满足
16Lp/cm~30Lp/cm，低对比度分辨力测试模块中至少包括直径为1mm、1.5mm、 2mm和2.5mm的圆孔。 7.1.1.4非介入电压表
误差优于士2%。 7.1.1.5时间表
误差优于士1%，分辨力不大于1ms。 7.1.1.6温度计
最小分度值不大于0.5℃。 7.1.1.7气压计
最小分度值不大于100Pa。 7.1.2环境条件 7.1.2.1环境温度：15℃～35℃。 7.1.2.2相对湿度：不大下85%。 7.1.2.3大气压力：80kPa~106kPa。 7.1.2.4无影响检定的振动、电磁干扰。 7.2检定项目
检定项目见表3。
表3检定项目一览表首次检定
检定项目空气比释动能率辐射输出的重复性辐射输出的质
后续检定
使用中检查
+ / +
+ + +
-
