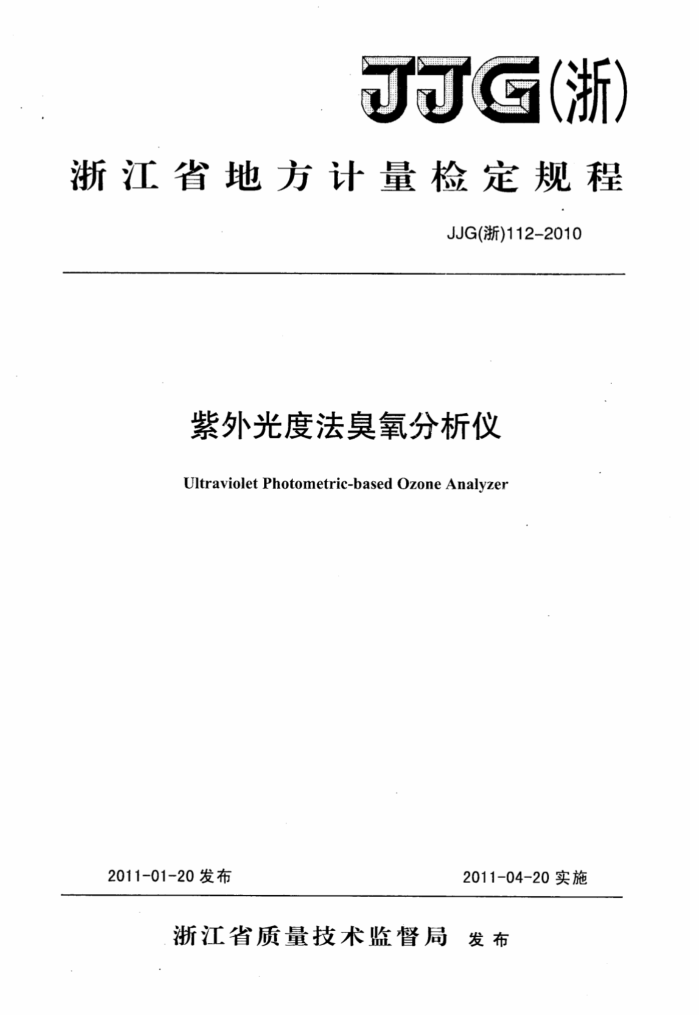

JG(浙)
浙江省地方计量检定规程
JJG(浙)112-2010
紫外光度法臭氧分析仪
Ultraviolet Photometric-based Ozone Analyzer
2011-04-20实施
2011-01-20发布
浙江省质量技术监督局发布 JJG（浙）112—2010
紫外光度法臭氧分析仪
检定规程
JJG（浙）112-2010
VerificationRegulationofUltraviolet Photometric-based Ozone Analyzer
本规程经浙江省质量技术监督局2011年1月20日批准，并自 2011年4月20日起施行。
归口单位：浙江省质量技术监督局
主要起草单位：浙江省计量科学研究院
参加起草单位：聚光科技（杭州）股份有限公司
本规程委托浙江省计量科学研究院负责解释
建筑321---标准查询下载网 www. jz321. net JJG（浙）112-—2010
本规程主要起草人：
徐远远（浙江省计量科学研究院）张潇（浙江省计量科学研究院）张燕群（浙江省计量科学研究院）
参加起草人：
叶显君（聚光科技（杭州）股份有限公司） JJG（浙）112—2010
目
录
范围 2 引用文献· 3 概述
(1)
1
(1) ...(1) (1) .(1) ...(1) .(1)
计量性能要求 4. 1 示值误差 4.2 重复性 4.3 响应时间 4. 4 漂移
4
(1) (1) ·(1) (2) (2) .·(2) ·(2) · (2) ... (3) · (5) ·(6) : (7) (8) (9) ·（10)
通用技术要求…· 5.1 外观 5. 2 绝缘电阻 5. 3 绝缘强度
5
.
..
计量器具控制 6. 1 检定条件 6.2 检定项目 6.3 检定方法
6
检定结果的处理 8 检定周期附录A 零点气体· 附录B紫外光度法臭氧分析仪检定原始记录内页附录C 检定证书内页附录D 检定结果通知书内页
7
..
建筑321---标准查询下载网 www. jz321. net JJG（浙）112——2010
紫外光度法臭氧分析仪检定规程
1范围
本规程适用于使用范围为（0~1）umol/mol的紫外光度法臭氧分析仪(以下简称仪器)的首次检定、后续检定和使用中检验。
2引用文献
GB/T15438-1995环境空气臭氧的测定紫外光度法 JJF1002-1998国家计量检定规程编写规则使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
仪器的检测原理为紫外光度法，基于臭氧对特定波长紫外光具有特征吸收，光强减少产生的电信号经电子部件处理，以浓度值来表示。仪器主要由采样部件、 光路部件、电子部件和显示部件组成。
仪器用于测定空气中臭氧浓度，其采样方式一般为吸入式。
4计量性能要求 4.1示值误差：±5%F.S。 4.2重复性不超过2%。 4.3响应时间
不超过120s。 4.4漂移 4.4.1 零点漂移：土2%F.S。 4.4.2 量程漂移：±3%F.S。
5通用技术要求 5.1外观 5.1.1 仪器应标明制造单位名称、型号、出厂编号及制造年、月。
1 JJG（浙）112—2010
5.1.2仪器的显示应清晰完整。各调节器部件应能正常工作，各紧固件应无松动。 5.1.3新制造仪器的涂层不应有明显的颜色不均和剥落，应无毛刺和粗糙不平。 5.2绝缘电阻
对于使用工频电源的仪器，电源的相、中联线对地的绝缘电阻应不小于 40M2。 5.3绝缘强度
对于使用工频电源的仪器，电源的相、中联线对地的绝缘强度，应能承受交流电压1500V、50Hz，历时1min的试验，无击穿和飞弧现象出现。
6计量器具控制 6.1检定条件 6.1.1环境条件 6.1.1.1温度（10~30)℃，温度波动不超过±2℃。相对湿度不超过85%。 6.1.1.2 应无影响仪器正常工作的电磁干扰。 6.1.1.3工频电源：电压波动不超过土10%，频率不超过土2%。 6.1.2# 检定用设备及其要求 6.1.2.1臭氧标准气体发生装置：扩展不确定度应不大于3%（k-2）。
气体标准物质的浓度单位在使用时应换算成与被检仪器的显示单位一致。 6.1.2.2零点气体：除去臭氧及其他有干扰作用的有机气体的空气或压缩空气，零点气体要求见附录A。 6.1.2.3流量控制器：由两个气体流量计组成，如图1所示。
气体流量计量程：（0~2）L/min，准确度级别不低于4级。 6.1.2.4秒表：分度值0.1s。 6.1.2.5绝缘电阻表：10级500V。 6.1.2.6绝缘强度测试仪：大于2.5kV。 6.2检定项目
检定项目如表1所示。
2
建筑321---标准查询下载网 www. jz321. net JJG（浙）112—2010
表1# 检定项目一览表首次检定
检定项目外观示值误差重复性响应时间漂移绝缘电阻绝缘强度
后续检定
使用中检验
+ + + +
+ + + +
+
+ + + + +
+
注：1、 “+”需检定， “_”不需检定
2、仪器经维修后对计量性能有较大影响的，应按首次检定要求进行检定。
6.3检定方法 6.3.1外观
用目视、手感法检查。
6.3.2仪器的调整
按照仪器使用说明书的要求对仪器进行预热稳定以及零点和示值的调整。 检定仪器时，按图1所示连接臭氧标准气体发生装置、流量控制器和被检仪
器。必须保证臭氧标准气体发生装置产生的臭氧流量大于被检仪器所需流量，即流量控制器中的旁通流量计有流量放空。
流量控制器
流量计
被检仪器
臭氧标准气体发生装置
旁通流量计
放空
图1仪器检定方框图
6.3.3绝缘电阻
仪器不接电源，打开仪器电源开关。将绝缘电阻表的一个接线接到电源插头的相、中联线上，另一接线端接到仪器的接地端（或机壳上），用绝缘电阻表测
3 JJG（浙）112-2010
量仪器的绝缘电阻值。 6.3.4绝缘强度
仪器不接电源，打开仪器电源开关。将绝缘强度测试仪的两根接线分别接在仪器电源插头的相、中联线上及接地端（或机壳上）。试验时电压应平稳上升到规定值1500V，保持1min，然后将电压平稳的下降到0V，试验过程中不应出现击穿和飞弧现象。 6.3.5示值误差
在规定的检定环境条件下，仪器经预热后，根据说明书要求进行校准后，在使用范围内依次通入浓度分别为使用范围上限值20%、50%和80%左右的标准气体，待仪器数值稳定后记录读数。每种浓度的气体重复通入3次，分别记录仪器显示值，取平均值后按式（1）计算仪器3个浓度测试点的示值误差△a，取绝对值最大的Aa作为仪器的示值误差。
Ci- Cs ×100% R
Aa =
(1)
式中：Aa-示值误差，%F.S
一一单个浓度值测量的3次仪器读数值的算术平均值； C标准气体的浓度值； R-一仪器使用范围上限值；
6.3.6重复性的检定
在规定的检定环境条件下，用零点气调整仪器的零点，通入浓度为使用范围上限值80%左右的标准气体，待读数稳定后，记录仪器显示值C，然后回零。重复上述测量步骤6次，重复性以相对标准偏差表示。按式（2）计算仪器的重复性 Sr。
R
Z(Ci-C)2
11金
V n-1 ×100%
(2)
Sr =
式中：S相对标准偏差，%
6次测量的算术平均值； Ci—第i次的测量值； n-—测量次数（n=6)。
4
