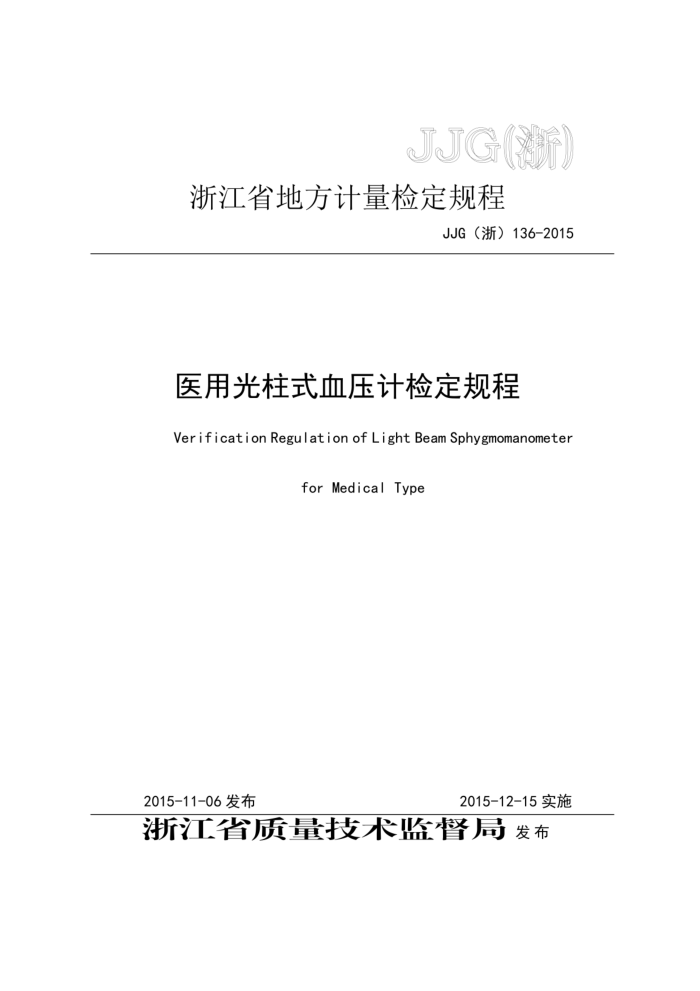

JJG折）
浙江省地方计量检定规程
JJG（浙）136-2015
矢用光柱式血压计检定规程
Verification Regulation of Light Beam Sphygmomanometer
for Medical Type
2015-11-06发布
2015-12-15实施
浙江省质量技术蓝督局发布 JJG（浙）136—2015
医用光柱式血压计检定规程
JJG（浙）136-2015
Verification Regulation of Light Beam
Sphygmomanometerfor Medical Type
本规程经浙江省质量技术监督局于2015年11月06日批准，并
自2015年12月15日起施行。
归口单位：浙江省质量技术监督局
主要起草单位：萧山区质量计量监测中心参加起草单位：浙江省计量科学研究院
杭州市质量技术监督检测院杭州光柱电子科技股份有限公司
本规程委托萧山区质量计量监测中心负责解释。 JJG（浙）1362015
本规程主要起草人：
周璐（萧山区质量计量监测中心）许照乾（浙江省计量科学研究院）何隽 （萧山区质量计量监测中心）
参与起草人：
吴国伟 （萧山区质量计量监测中心）蒋雪萍 （杭州市质量技术监督检测院）尹巍才 （浙江省计量科学研究院）高炜琴 （萧山区质量计量监测中心）余宝珊 （杭州光柱电子科技股份有限公司） JJG（浙）136—2015
目录
引言 1范围. 2引用文件. 3术语和计量单位 3.1术语... 3.2计量单位.. 4概述. 5计量性能要求. 5.1零位误差. 5.2光柱与数显的显示偏差. 5.3示值最大允许误差. 5.4气压系统气密性检定. 6通用技术要求. 6.1外观. 7计量器具控制. 7.1检定条件... 7.2检定项目.. 7.3检定方法. 7.3.1外观检查 7.3.2零位误差的检定 7.3.3光柱与数显的显示偏差.. 7.3.4示值误差的检定 7.3.5气压系统气密性的检定. 7.4检定结果处理 7.5检定周期.. 附录A血压计检定原始记录格式，附录B血压计检定证书、检定结果通知书内页格式
(1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (6) (7)
1 JJG（浙）1362015
引言
本规程根据“浙质量发[2014]110号文件”关于印发《2014年浙江省地方计量技术规范制（修）订项目计划》的通知》进行制定。
本规程参照了JJG270-2008《血压计和立压表》、JG692-2010《无创自动测量血压计检定规程》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012 《测量不确定度评定和表示》、GB3053-1993《血压计和血压表》，按国家计量技术规范JJF1002一2010《国家计量检定规程编写规则》进行编写。
工 JJ（浙）1362015
医用光柱式加压计检定规程
1范围
本规程适用于利用柯氏音听诊法来完成血压测量的医用光柱式血压计（以下简称为：血压计）的首次检定、后续检定和使用中的检查。
2引用文件
JJG270-2008血压计和血压表检定规程 JJG692-2010无创自动测量血压计检定规程 JJG875-2005数字压力计检定规程 JJF1001-2011通用计量术语及定义 JJF1002-2010国家计量检定规程综写规则 JJF1059.1-2012测量不确定度的评定与表示 GB3053-1993血压计和血压表国家标准凡是注日期的引用文件，仅注日期的版本适用于本规程。
3术语和计量单位 3.1术语 3.1.1听诊法stethoscopy
通过阻塞袖带放气过程中听取柯氏音来间接测量血压的方法。 3.1.2气压系统 pneumatic system
用于压力产生和压力控制的所有器件。包括臂带、气囊、气阀、橡皮球、接头、管路、压力传感器、控制电路等。 3.2计量单位
压力单位：千怕斯卡（kPa）或毫米汞柱（mmHg）。 4概述
医用光柱式血压计是医院或家庭用来测量人体血压的医疗仪器，包措发光二极管式、液晶显示式及其他数显光柱式血压计。其工作原理是：利用压力传感器测量臂带内的压力，以数字形式显示出来，并以压力大小模拟水银高度进行直观显示。
1 JJG（浙）136—2015
a
图1血压计示意图
5计量性能要求 5.1零位误差 5.1.1首次检定：在无压力状态下，光柱指示应在零位标记处；附带有数字显示装置的应显示为零。 5.1.2后续检定和使用中检验：在无压力状态下，光柱指示允许示值误差：不大于0.3kPa或2mmHg；附带有数显装置的，数显显示允许示值误差：不大于0.1kPa 或 1mmHg。 5.2光柱与数显的显示偏差
带有数显装置的，光柱指示与数值显示的压力示值应保持一致，两者之差的绝对值应不大于0.1kPa。 5.3示值最大允许误差 5.3.1首次检定：土0.4kPa或土3mmHg。 5.3.2后续检定和使用中检验：土0.5kPa或土4mmHg。 5.4气压系统气密性检定 5.4.1皮球上的气阀旋钮旋紧时应不漏气，旋松时应不会脱落：回气阀应有止气作用。 5.4.2被检血压计的气压系统应有良好的气密性，在1min内空气泄漏导致的压
2 JJG（浙）136—2015
力下降值：首次检定应不超过0.5kPa/min或4mmHg/min，后续检定和使用中检验应不超过0.8kPa/min或6mmHg/min。 6通用技术要求 6.1外观 6.1.1血压计应标明产品名称、型号规格、出厂编号、制造厂家等清晰可见的标识，并应标有计量器具制造许可证标识及编号。 6.1.2新制造的血压计外壳应平整坚固，涂层应均匀光泽，并无明显剥落现象。 6.1.3臂带耐压力：臂带应能完全包裹气囊，当气囊被充气到最大压力时，保证臂带不会出现滑落或变松现象。 6.1.4血压计应具有kPa和mmHg为计量单位的双刻度标尺，其分度值不大于： 0.5kPa和2mmHg。指示线宽度应不大于最小分度间隔的五分之一 6.1.5目测检查血压计显示模块的亮度，模块亮度输出应均匀、清晰，不得有缺线、断线、闪动、间隔显示以及明显的亮度下降、光衰现象。 7计量器具控制 7.1检定条件 7.1.1环境温度：（20±10）℃，相对湿度：≤85%。 7.1.2检定用的标准装置（见表1）
表1检定用的标准装置测量范围/规格
设备名称数字压力计
技术特性 0.05级
压力测量范围至少应满足：（0~40）kPa或（0~300）mmHg
秒表
分辨力为0.2s或0.1s
（0～11）小时59分59.99秒
7.2检定项目（见表2）
表2检定项目首次检定
使用中检验
序号 1 2 3 光柱与数显的显示偏差
检定项目外观零位误差
后续检定
+ + + + +
+ + + + +
一
+ + + +
示值误差气压系统气密性检定
4 5
注：表中“十”表示必检定的项目，“， 为可不检定的项目。①为听诊法原理并配有数显装置的血压计的检定项目。
3
