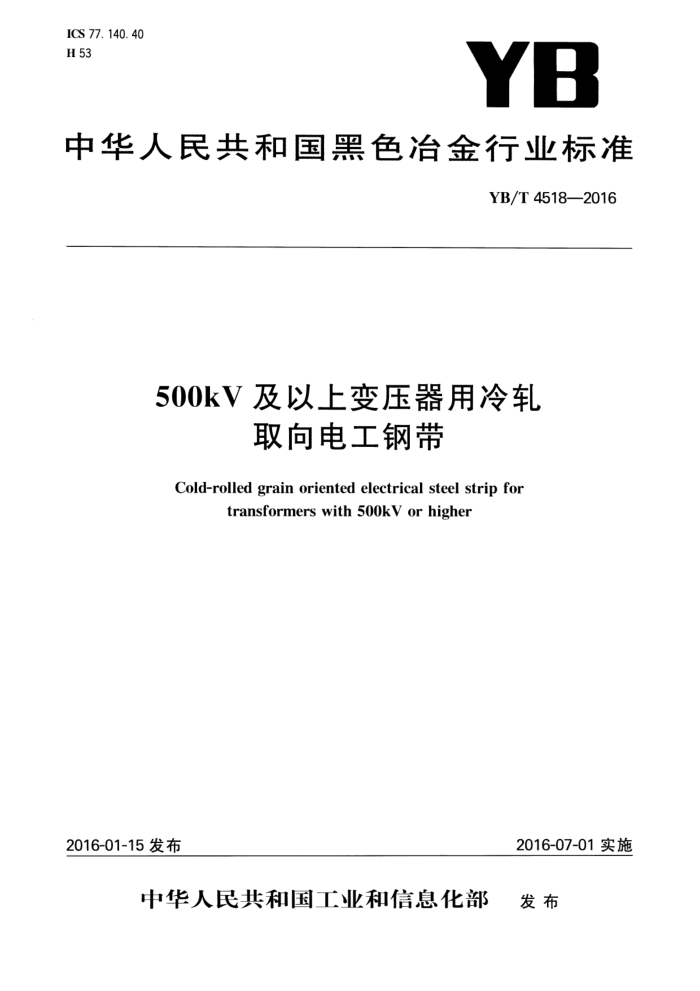

ICS 77. 140. 40 H 53
YB
中华人民共和国黑色冶金行业标准
YB/T4518—2016
500kV及以上变压器用冷轧
取向电工钢带
Cold-rolled grain oriented electrical steel strip for
transformerswith500kV orhigher
2016-07-01实施
2016-01-15发布
中华人民共和国工业和信息化部 发布 YB/T 45182016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：武汉钢铁(集团)公司、冶金工业信息标准研究院本标准主要起草人：钟光明、刘集中、张维旭、郭小龙、栾燕、田文洲、陈晓红、向前、胡友国。 YB/T4518—2016
500kV及以上变压器用冷轧取向电工钢带
1范围
本标准规定了500kV及以上变压器用冷轧取向电工钢带的术语和定义、分类、牌号、一般要求、技术要求、检查和测试、包装、标志及质量证明书、订货内容等。
本标准适用于制造500kV及以上交流型和直流换流型变压器用的全工艺冷轧取向电工钢带（以下简称“钢带”)。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T235金属材料薄板和薄带反复弯曲试验方法 GB/T247钢板和钢带包装、标志及质量证明书的一般规定 GB/T2521.2全工艺冷轧电工钢第2部分：晶粒取向钢带（片） GB/T2522 电工钢片（带）表面绝缘电阻、涂层附着性测试方法 GB/T3655用爱泼斯坦方圈测量电工钢片（带）磁性能的方法 GB/T13789 用单片测试仪测量电工钢片（带）磁性能的方法 GB/T17505 钢及钢产品交货一般技术要求 GB/T18253 钢及钢产品检验文件的类型 GB/T19289 电工钢片（带)的密度、电阻率和叠装系数的测量方法 YB/T 4292 电工钢带（片）几何特性测试方法
3术语和定义
GB/T2521.2及GB/T17505中界定的术语和定义适用于本文件。 4分类
钢带等级是根据磁极化强度在1.7T、频率在50Hz下的最大比总损耗值（单位为瓦特每千克)以及材料的公称厚度（0.23mm、0.27mm、0.30mm)分成两类：高磁极化强度等级、磁畴细化强度等级。 5一般要求
5.1生产工艺
钢的生产工艺和化学成分由制造方决定。 5.2供货形式
a) 钢带以卷供货； b) 卷的重量应符合订货要求，钢卷重一般为2t～5t； c) 钢卷内径范围应为510mm士10mm，推荐内径值为508mm； d) 钢卷应由同一宽度的钢带卷成，卷的侧面应尽量平直； e) 钢卷应非常紧的卷绕以使它们在自重下不塌卷； f) 钢带可能由于去除缺陷而产生接带，接带处应做出标记；
1 YB/T 4518-2016
g） 钢带焊缝和接带前后部分应为同一牌号； h）焊缝处应平整，不影响材料后续加工。
5.3交货条件
钢带通常以切边状态交货，交货前钢带两面应涂有绝缘涂层。绝缘涂层的种类由制造方确定。用户有特殊要求时，由供需双方协商确定。 5.4表面条件 5.4.1钢带表面应平整干净，无油污与锈蚀。若在厚度公差范围内，且不妨碍材料的正常使用，允许存在分散分布的缺欠，如划痕、气泡、裂纹等。 5.4.2钢带表面的绝缘涂层应附着良好，涂层颜色应均匀，以使它们在剪切操作中和在制造方推荐的消除应力退火条件下退火时不脱落。
注：如果在协议中规定产品浸没在液体中使用时，需确保液体和涂层之间的兼容性。 5.5剪切适应性
钢带应便于进行剪切，应能在任何位置将钢带剪切成通常的形状。 6技术要求 6.1磁特性 6.1.1一般要求 6.1.1.1在5.3条件下提供的钢带的特性应符合表1或表2的规定。时效试样也应满足这些特性。 6.1.1.2钢带测试试样应平行于轧制方向取样。 6.1.1.3用爱泼斯坦方圈测试时，钢带测试试样应在制造方提供的条件下进行消除应力退火。 6.1.1.4用单片测试仪测试时，钢带测试试样不进行消除应力退火。 6.1.2磁极化强度
频率在50Hz、磁场强度H为800A/m（用磁场强度峰值表示），钢带的磁极化强度J800应符合表1或表2的规定。
注：多年来习惯上采用磁感应强度，实际上GB/T3655及GB/T13789测量的是磁极化强度。在800A/m的磁场强度下，磁感应强度B和磁极化强度J之间的差值达到0.001T，其关系式为：
J=B-μoH
式中： J 磁极化强度； B- 磁感应强度： μ0 真空磁导率：4元×10H×m-； H- 磁场强度。 6.1.3比总损耗
比总损耗通常称为铁损。频率在50Hz，钢带的比总损耗P1.7/50应符合表1或表2的规定。
表1高磁极化强度等级取向电工钢磁性能和技术特性
最大比总损耗/（W/kg） 最小磁极化强度/T
牌号a 23QG085 27QG090 27QG095 30QG095 30QG100 牌号表示方法按GB/T2521.2的规定。
最小叠装系数
公称厚度/mm
P1.7/50 0. 85 0. 90 0. 95 0. 95 1. 00
J so0 1. 91 1. 91 1. 91 1. 91 1. 91
0. 23 0. 27 0. 30
0.960 0. 965 0. 970
2 YB/T 4518—2016
包装、标志及质量证明书钢带的包装、标志及质量证明书应符合GB/T247的规定。 订货内容按本标准订货的合同或订单应包括下列内容： a) 本标准号； b) 牌号； c) 产品名称； d) 数量； e) 钢带的尺寸； f) 钢卷重量的限定； g) 其他特殊要求。
