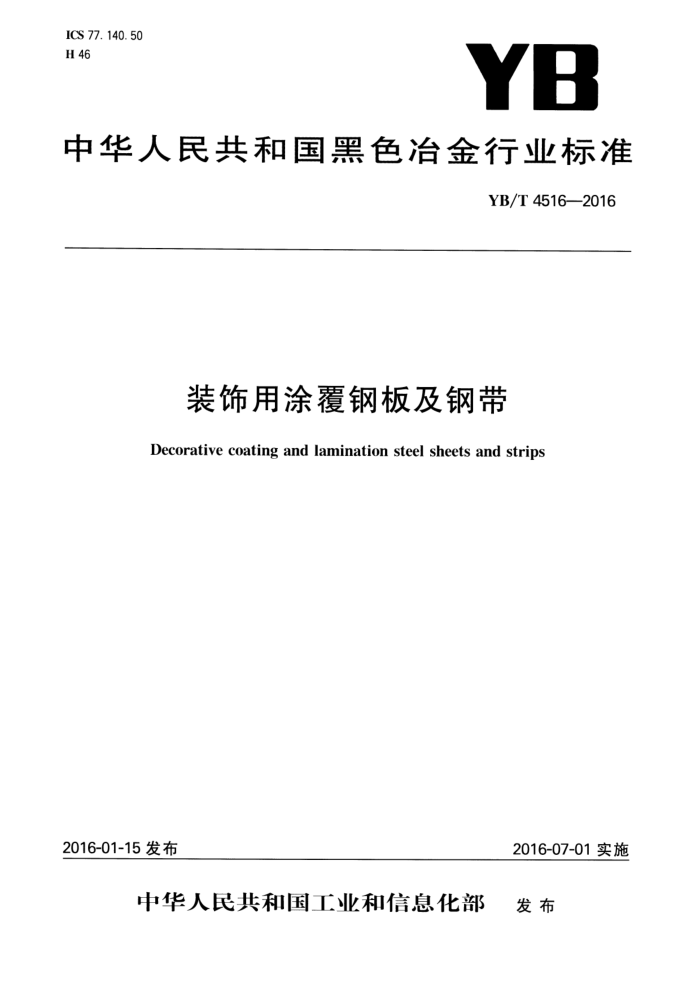

ICS 77. 140. 50 H 46
YB
中华人民共和国黑色冶金行业标准
YB/T 4516—2016
装饰用涂覆钢板及钢带 Decorative coating and lamination steel sheets and strips
2016-01-15发布
2016-07-01实施
中华人民共和国工业和信息化部 发布 YB/T45162016
目 次
前言
范围· 2 规范性引用文件， 3 术语和定义 4 分类和代号... 5 尺寸、外形、重量及允许偏差 6 技术要求
1
.
A
试验方法·· 8 检验规则.
包装、标志、运输、贮存
9 YB/T 4516—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：江苏海陆科技股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：张衡、朱选清、张维旭、袁洪明、董莉、张刚。 YB/T4516—2016
装饰用涂覆钢板及钢带
1范围
本标准规定了装饰用涂层、覆膜钢板及钢带（以下简称“涂覆板”）的术语和定义、分类和代号、尺寸、 外形、重量及允许偏差、规格尺寸及标记，技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于厚度为0.3mm～2.5mm辊涂的涂层板和辊压的覆膜板，主要用于建筑装饰、家用电器、船舶等交通工具及其他领域 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T247钢板和钢带包装、标志及质量证明书的一般规定 GB/T1732漆膜耐冲击性测定法 GB/T 1740 漆膜耐湿热测定法 GB/T 1766 色漆和清漆涂层老化的评级方法 GB/T 1771 色漆和清漆耐中性盐雾性能的测定 GB/T2790 胶粘剂180°剥离强度试验方法 挠性材料对刚性材料 GB/T6739 色漆和清漆铅笔法测定漆膜硬度 GB 8624 建筑材料及制品燃烧性能分级 GB/T 9286 色漆和清漆漆膜的划格试验 GB/T 9753 色漆和清漆杯突试验 GB/T 9754 色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 GB/T 9780 建筑涂料涂层耐沾污性试验方法 GB/T 11942 彩色建筑材料色度测量方法 GB/T 13448 彩色涂层钢板及钢带试验方法 GB/T16259 建筑材料人工气候加速老化试验方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
装饰用涂覆钢板及钢带 decorative coating and lamination steel sheets and strips 涂层板和覆膜板均为有机饰面钢板，简称涂覆板。通常是指，正面具有化学涂层、底涂层或胶粘层、
面涂层或覆膜层、保护层。反面具有化学涂层或背涂层而成的产品。 3. 2
PCM板，VCM板 PCMsheet,VCMshee 涂层板简称为PCM板，覆膜板简称为VCM板。另外涂覆板还有PCM/P印花板、ECM环保覆膜板
等。 3.3
基板substratesheet 用于涂覆的基材，通常指热镀锌板、热镀铝锌板，也可以使用冷轧板、电镀锌板等作为基材。
1 YB/T45162016 3.4
正面 right side 通常是指涂覆板两个表面中颜色、涂覆性能、表面质量等要求较高的一面。
3. 5
反面 back side 也称背面，相对正面的另一面。
分类和代号
4
4.1 按装饰面层工艺分类
a) 涂层板PCM： b) 印花板PCM/P； c) 覆膜板VCM； d) 环保覆膜板ECM。
4.2 2按光泽度分类
a）高光类； b）亚光类。
4.3 3按燃烧性能分类
a） 普通型； b) 阻燃型。
4.4按用途分类
a) 装饰用； b) 家电用； c) 船舶及交通工具用； d) 其他用。
4.5 按基板类型分类
a) 热镀锌板； b) 热镀铝锌板； c) 电镀锌板； d) 冷轧板； e) 其他。
4.6标记示例
涂覆板标记时，按装饰面类别、厚度×宽度×长度、颜色或色卡代号来标记。 示例1：厚度为0.4mm、宽度为1200mm、长度为2140mm白色涂层钢板标记为：PCM0.4×1200×2140白色示例2：厚度为0.6mm、宽度为1219mm、长度为650mm的PVC覆膜卷板；PVC膜代号为F16P标记为：VCM卷板
0.6×1219×650F16P 5尺寸、外形、重量及允许偏差 5.1规格尺寸 5.1.1涂覆板可以按块板和卷板两种方式交货。 5.1.2块板交货时，规格尺寸举例如下：
长度：738mm、1500mm、2140mm、2293mm3000mm；宽度：590mm，650mm、1000mm、1140mm1219mm、1200mm、1250mm；厚度：0.3mm、0.4mm、0.415mm、0.5mm、0.6mm0.8mm。
2 YB/T45162016
5.1.3卷板交货时，常见规格尺寸举例如下：
长度：500mm、780mm、1200mm、1503mm；宽度：800mm，1000mm、1180mm、1200mm1250mm、1380mm；厚度：0.3mm、0.4mm、0.45mm.0.5mm0.6mm、0.8mm。 注1：卷板的长度为参考长度。 注2：基板的宽度应尽可能采用1000mm、1200mm、1250mm等，以方便基板的供应。
5.2厚度允许偏差 5.2.1涂覆板产品的厚度通常是指基板的厚度。而总厚度则是指基板厚度十涂覆层厚度十保护膜厚度。 5.2.2 涂覆板厚度及允许偏差应符合表1的规定。
表1涂覆板厚度允许偏差
单位为毫米
厚度允许偏差
公称厚度 0.3~0.4 >0.4~0.6 >0.6~0.8 >0.8~1.0 >1.0~1.2 >1.2~1.6 >1.6~2.0 >2.0~2.5
±0. 04 ±0.05
±0.06
±0.07 ±0.08 ±0.09 ±0. 10 ±0.12
5.3宽度允许偏差 5.3.1卷板交货时，涂覆板的宽度允许偏差应符合表2的规定， 5.3.2块板交货时，涂覆板的宽度允许偏差由供需双方协商确定，如未注明，宽度允许偏差应不大于 0.5mm，也可按基板宽度公差要求交货。
表2涂覆板宽度允许偏差
单位为毫米
宽度允许偏差
公称宽度
高级精度
普通精度 +5
+2 0 +2
≤1200
0 +6 0 +7 0
>1200~1500
0
+3 0
>1500
5.4 长度允许偏差
涂覆板长度允许偏差应符合表3的规定。
3 YB/T4516—2016
6.2 涂覆板的物理化学性能
涂覆板的物理化学性能应符合表6的规定。
表6 5涂覆板的物理化学性能
技术要求 ≤10 ≥2H/HB
备注涂层/覆膜涂层/覆膜涂层/覆膜涂层/覆膜涂层涂层涂层/覆膜涂层/覆膜涂层/覆膜涂层/覆膜涂层/覆膜涂层/覆膜涂层/覆膜涂层/覆膜涂层/覆膜覆膜涂层/覆膜覆膜涂层/覆膜涂层/覆膜
项目光泽度偏差表面铅笔硬度柔韧性
≤2T 无明显剥离 0个
杯突试验划格法
附着力
正面：100次 背面：60/次
耐溶剂擦拭M.E.K 耐冲击性/kg·cm~1
>50 无变化无变化无变化 <5 不次于1 ≤2.0 不次于2 0
耐酸性耐碱性耐油性耐沾污性/% 耐盐雾性/级
色差失光等级/级其他老化性能/级
耐人工气候老化
剥离强度/kN·m-1
≥1.6或者膜断裂表面无明显变化
附着力剥离强度
耐温差性
下降<10% 无变化不低于B1级
耐热水性燃烧性能
试验方法 7.1试验环境
>
试验应在室内进行。如有争议，应将待测样品在温度23℃士2℃，相对湿度为50%土5%的环境中至少放置24h后再进行试验。
：试样的制备
7.2
试样的制取位置距边部不小于50mm，试样的尺寸及数量符合表7的规定。
表7试样尺寸及数量
试样尺寸/mm
试样数量/块
试验项目外观质量尺寸基板厚度涂(覆)层厚度
横 向
纵 向
整张(卷)板逐张(卷) 100×100 500X500
5
3 3
5
