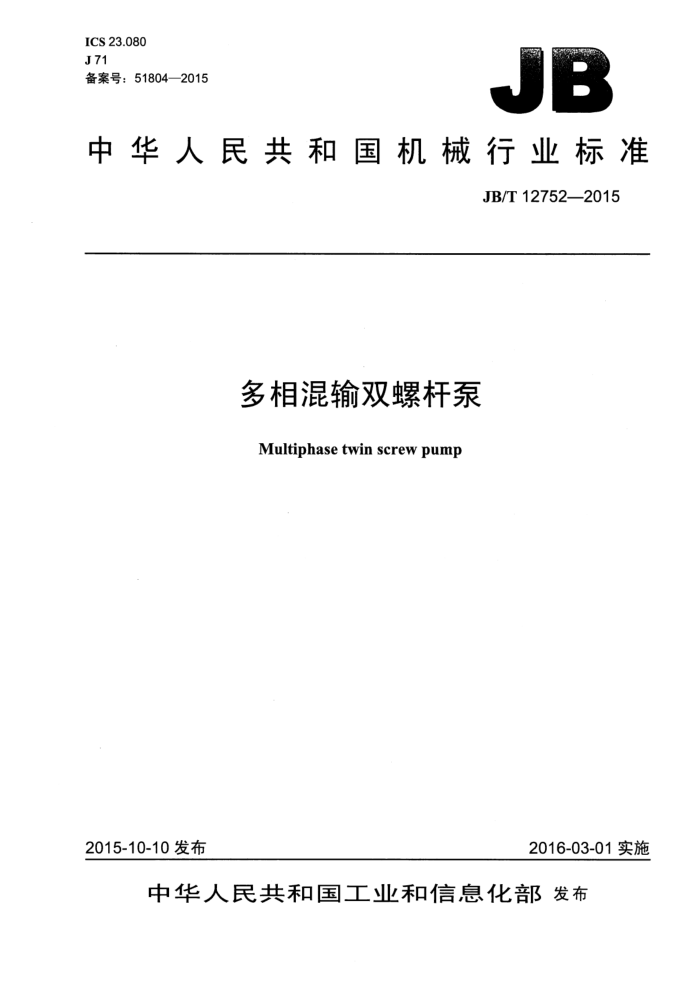

ICS 23.080 J71 备案号：51804—2015
JB
中华人民共和国机械行业标准
JB/T12752—2015
多相混输双螺杆泵 Multiphase twin screw pump
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12752—2015
目 次
前言 1范围... 2规范性引用文件 3技术要求.. 4试验方法.. 4.1试验条件. 4.2试验项目和试验类型 4.3 试验内容 5检验规则. 5.1 材料检验 5.2 出厂检验 5.3 型式检验 5.4 最终检验. 6标志、包装和贮存 6.1标志 6.2 包装 6.3 贮存. 7供货范围. 7.1 产品配套供货范围 7.2 撬装系统的供货规定 7.3备件. 8保证事项.. 附录A（资料性附录） 泵数据单格式附录B（规范性附录） 性能参数计算. B.1实测泵轴功率的计算 B.2泵输出功率计算 B.3效率计算附录C（资料性附录） 泵连续运转试验记录表格式附录D（资料性附录） 泵出厂试验报告格式.…. 附录E（资料性附录） 泵型式试验报告格式附录F（资料性附录） 泵性能曲线绘制格式.
TTT
X
2
10
1 11
1 1 12 13
15
16
图1泵出厂试验系统图2泵型式试验系统图F.1 泵性能曲线.
16
表1 泵的基本参数. 表2 泵零件材料类型
1 JB/T12752—2015
表3计量仪器、仪表精度表4试验项目表5随机备件.... 表A.1 泵数据单表 C.1 泵连续运转试验记录表 D.1 泵出厂试验报告.. 表E.1 泵型式试验报告. 表F.1 泵性能曲线数据..
4
...10 13 ..14
.15 16
I JB/T12752—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 本标准起草单位：天津泵业机械集团有限公司、天津市瑞德螺杆泵制造技术有限公司、大庆油田工
程有限公司。
本标准主要起草人：马士光、蔺学成、王金来、占方余、宋承毅。 本标准为首次发布。
III JB/T12752—2015
3.22泵承受压力的零部件，应进行不少于1.5倍额定排出压力的水压试验，持续时间不少于30min，被试零件不应有渗漏、冒汗现象。 3.23泵装配后，用手盘动主动轴，应无卡阻现象。 3.24相互啮合的转子部件以及转子与壳体之间的间隙应均匀。 3.25泵的涂漆应符合JB/T4297的规定，涂漆表面不应有粗糙不平、漏涂、刷痕、裂纹、堆积、流坠、 夹杂气泡等缺陷。 3.26 泵应选用弹性联轴器，并装有无火花防护罩。 3.27 大型泵和大型泵的轴承座、主从螺杆等零件，应设置吊环螺钉或起吊孔等以便维修、搬运。
4 试验方法
4.1 1试验条件 4.1.1试验介质
泵出厂试验时，可采用清水、空气的混合流体；采用其他试验介质时应得到买方的认可。 泵型式试验时，采用油（原油）、水、气（天然气）混合流体。
4.1.2试验系统 4.1.2.1泵出厂试验系统如图1所示。
(M
P
M
说明：
10- 气液混合器 12- 液体流量计；
手动球阀：
2气液分离器； 3、13、20—电动调节球阀 4、11、22——单向阀； 5、9、14、19 一压力表： 6、8——温度计：
一水泵； 16- 一过滤器（水)； 17- 空压机： 18- 气罐： 21- 气体流量计。
15-
一被试泵；
7
图1泵出厂试验系统
3 JB/T12752—2015
4.1.2.2 泵型式试验系统如图2所示。
M
2
16
TT
M
M
M
说明： 1、3 手动球阀； 2 一油水分离器：
14、23- 液体流量计； 17- 水泵； 18- 过滤器（水)）； 19 过滤器（油)； 20 油泵； 26- 气体流量计； 29 气罐； 30 空压机。
气液分离器： 5、15、22、27 电动调节球阀： 6、13、24、25- 单向阀； 7、11、16、21、28——压力表； 8、10——温度计； 9——被试泵； 12— 气液混合器：
1
- -
图2 泵型式试验系统
4.1.3试验用仪器、仪表
试验用仪器、仪表精度应符合表3的规定。 4.1.4试验转速 4.1.4.1 试验转速应采用额定转速（1450r/min）。 4.1.4.2 当实测转速与额定转速不同时，在相差土5%的范围内，试验转速可换算到额定转速下计算。
4
