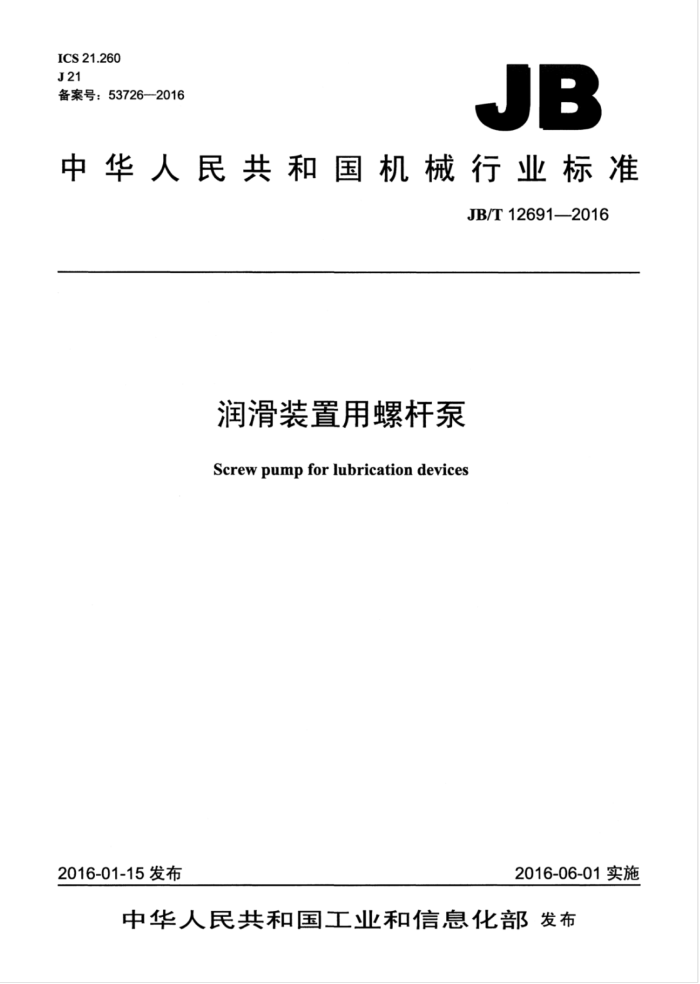

ICS 21.260 J21 备案号：53726—2016
JB
中华人民共和国机械行业标准
JB/T 12691—2016
润滑装置用螺杆泵
Screw pump for lubrication devices
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准润滑装置用螺杆泵 JB/T12691—2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.75印张·53千字
2016年12月第1版第1次印刷
定价：27.00元
*
书号：15111·13804 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12691—2016
目 次
前言 1范围 2规范性引用文件 3型式、型号、基本参数及主要安装尺寸..
II
3.1 型式， 3.2 型号.. 3.3 基本参数. 3.4 主要安装尺寸. 4技术要求 4.1 外观 4.2 材料. 4.3 零部件与装配 4.4 轴承温升... 4.5 轴封泄漏量. 4.6 性能参数. 4.7 必需汽蚀余量NPSHR 4.8 振动.. 4.9 噪声 4.10 清洁度.. 4.11 泄压阀. 5试验方法.. 5.1 试验条件.. 5.2 试验项目.. 5.3 测试方法 5.4 性能参数的计算和换算 6检验规则 6.1 检验类别 6.2 检验项目 7标志、包装、 ，运输和贮存， 7.1 标志 7.2 包装 7.3 运输， 7.4 贮存图1 HSNH泵装置外形图2 HSNF泵装置外形. 图3 HSNS泵装置外形. 图4 HSNK泵装置外形
15 15 15 15 16 16 16 .16 16 16 16 16 17
/
18 19 ..20 20 *,20 20 .21 .21 ..21 22
22
5 6
8 JB/T12691—2016
图5HSAF泵装置外形图6HSAD泵装置外形图7HSAS泵装置外形. 图8HSJB泵装置外形. 图9 HSW泵装置外形.
10 11 12 .13 14
表1夫 规格代号与螺杆螺旋角的对照，表2分体式泵衬结构泵装置的基本参数表3一体式泵衬结构泵装置的基本参数，表4HSNH泵装置主要安装尺寸表5HSNF泵装置主要安装尺寸，表6HSNS泵装置主要安装尺寸. 表7 HSNK泵装置主要安装尺寸.. 表8HSN（H、F、S、K）泵进出口法兰尺寸表9 HSA（F、D、S）泵主要安装尺寸. 表10 HSAF泵装置主要安装尺寸，表11 HSAD泵装置主要安装尺寸.. 表12 HSAS泵装置主要安装尺寸. 表 13 HSJB泵装置主要安装尺寸.. 表14 HSJB泵进出口法兰尺寸表15 HSW泵装置主要安装尺寸表16 HSW泵进出口法兰尺寸表17 泵主要零部件材料，表18 泵轴封泄漏量表19 泄压阀全回流压力，表20 流量容差，表 21 轴功率容差. 表22 仪器、仪表的允许误差表 23 总误差允许范围，表24 测定量读数允许波动幅度表25 检验项目及要求，
3
9 10 11 12 .13 14 14 15 15 16 .16 17 17 17 18 ...18 .20
II JB/T12691—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：黄山工业泵制造有限公司。 本标准主要起草人：程飞、程爱华、徐文生、汪洋。 本标准为首次发布。
III JB/T12691—2016
润滑装置用螺杆泵
1范围
本标准规定了润滑装置用螺杆泵的型式、型号、基本参数及主要安装尺寸、技术要求、试验方法、 检验规则以及标志、包装、运输和贮存。
本标准适用于JB/T8522一2014中的稀油润滑装置配套使用的螺杆泵（以下简称泵）。 注：本标准涉及的泵为三螺杆泵。标准中泵指三螺杆泵本身，泵装置指带驱动电动机的三螺杆泵装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 1173 铸造铝合金 GB/T1176 铸造铜及铜合金 GB/T1348 球墨铸铁件 GB/T3077 合金结构钢 GB/T3216一2005回转动力泵水力性能验收试验1级和2级 GB/T9439 灰铸铁件 GB/T11352 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T17241.2—1998铸铁管法兰盖 JB/T 4297 泵产品涂漆技术条件 JB/T 6913 泵产品清洁度 JB/T 8091 螺杆泵试验方法 JB/T8097 泵的振动测量与评价方法 JB/T8098 泵的噪声测量与评价方法 JB/T8522一2014稀油润滑装置型式、基本参数与尺寸
3 型式、型号、基本参数及主要安装尺寸
3.1型式 3.1.1分体式泵衬结构
按本标准的规定，分体式泵衬结构的泵装置可以制成以下四种安装方式： a）底座卧式安装方式； b）支架卧式安装方式； c）柱脚立式安装方式； d）浸没立式安装方式。
1 JB/T12691—2016
3.1.2 2一体式泵衬结构
按本标准的规定，一体式泵衬结构的泵装置可以制成以下五种安装方式： a）简式底脚式安装方式； b）简式电机式安装方式； c）简式支架式安装方式： d）浸没板式安装方式； e）微型卧式安装方式。
3.2 型号 3.2.1 型号表示方法
分体式泵衬结构 H：底座卧式 F：支架卧式 S：柱脚立式 K：浸没立式
安装方式
SN
-
规格代号-螺杆螺旋角（圆整值） AF：简式底脚式 AD：简式电机式 AS：简式支架式 JB：浸没板式 W：微型卧式一体式泵衬结构润滑装置用（取“滑”拼音首字母）
-
安装方式
3.2.2 型号表示说明
3.2.2.1 规格代号用泵在1450r/min、螺杆螺旋角为46°时的理论流量（L/min）的数值表示。 3.2.2.2 规格代号与螺杆螺旋角（圆整值）见表1，规格代号-螺杆螺旋角合称泵规格。
表1 规格代号与螺杆螺旋角的对照
规格代号 10 20 40 60 80 120 210 280 440 660 940 1 300 1 700 2200 2 900 3600 5 300
46 38 38 40 36 42 36 43 36 36 40 38 42 42 40 46 42
46 46 46 42 46 40 46 40 40 42 42 46 46 46
46
螺杆螺旋角
50 54
46 50 46 50 42 44 46 46 54 54 50 54 46 46 50 54
54
51 51 54 54 54
3.2.3型号标记示例
示例1：分体式泵衬结构、底座卧式、理论流量为440L/min、螺杆螺旋角为46°的润滑装置用螺杆泵，标记为：
HSNH440-46JB/T12691—2016
2
