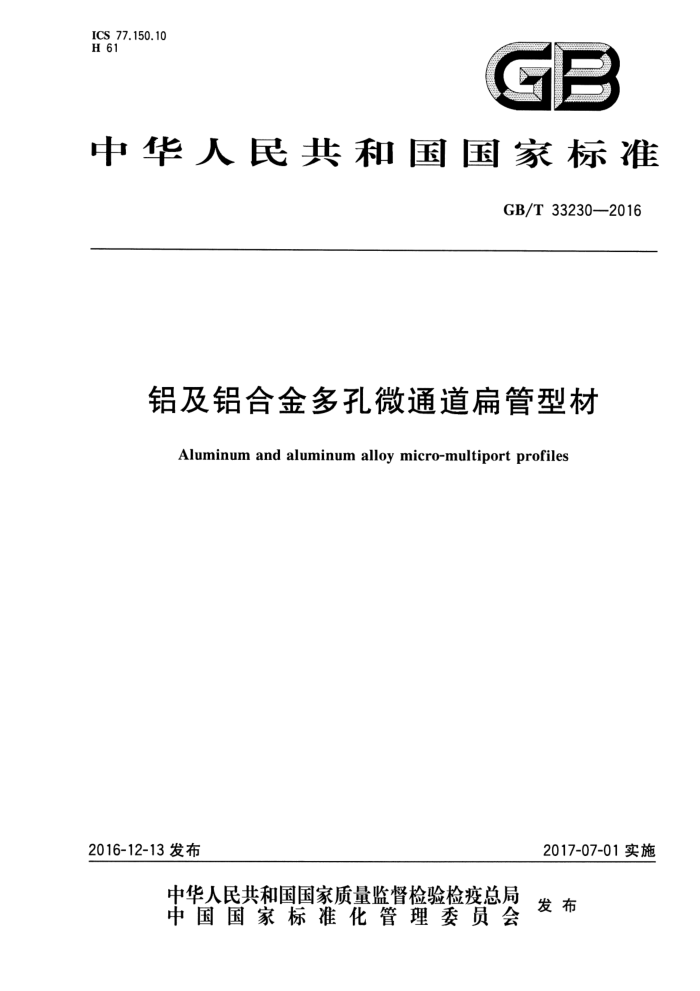

中华人民共和国国家标准
GB/T 33230—2016
铝及铝合金多孔微通道扁管型材
Aluminum and aluminum alloy micro-multiport profiles
2017-07-01实施
2016-12-13发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T 33230—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国有色金属工业协会提出。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：聊城万合工业制造有限公司、江苏杭钢精密铝业有限公司、吉安金贝尔有色
金属加工有限公司、浙江海亮股份有限公司、盾安热工科技有限公司。
本标准参加起草单位：邹平伟瑞制冷材料有限公司、张家港市宏基精密铝材科技有限公司、上海交通大学、昆明理工大学、绍兴市天龙锡材有限公司、银邦金属复合材料股份有限公司、石家庄新日锌业有限公司。
本标准主要起草人：严荣庆、姚勇、乔毅、钟毅、张海峰、蔡莹、樊志贤、唐鼎、何益民、张小龙、陈鑫、 孟洪昌、周鹏。 GB/T33230—2016
铝及铝合金多孔微通道扁管型材
1范围
本标准规定了铝及铝合金多孔微通道扁管型材的术语和定义、要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与订货单（或合同)内容。
本标准适用于外形扁平、横截面的高度不大于3.5mm，平面壁厚不大于0.45mm，且单个通道水力学直径不大于1.0mm的铝及铝合金多孔微通道扁管型材（以下简称扁管）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2523冷轧金属薄板（带）表面粗糙度和峰值数的测量方法 GB/T3190变形铝及铝合金化学成分 GB/T3199 铝及铝合金加工产品包装、标志、运输、贮存 GB/T 7999 铝及铝合金光电直读发射光谱分析方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T12608 热喷涂火焰和电弧喷涂用线材、棒材和芯材分类和供货技术条件 GB/T12689（所有部分）锌及锌合金化学分析方法 GB/T14846 铝及铝合金挤压型材尺寸偏差 GB/T15560 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样及方法 GB/T16921 金属覆盖层覆盖层厚度测量X射线光谱法 GB/T17432 变形铝及铝合金化学成分分析取样方法 GB/T20975（所有部分）铝及铝合金化学分析方法 GB/T32186一2015铝及铝合金铸锭纯净度检验方法 YS/T67变形铝及铝合金圆铸锭 YS/T848 3铸轧铝及铝合金线坏
3术语和定义
下列术语和定义适用于本文件。
3.1
水力学直径 hydraulicdiameter 扁管非圆通道横截面（通道横截面示例见图1）的等效圆直径，按式（1)计算：
D.=4XA
(1)
P
式中： D。一扁管通道水力学直径，单位为毫米（mm）；
1 GB/T33230—2016
4.1.3 横截面侧端形状
扁管横截面侧端形状通常分为圆弧形、方形、尖角形，如表3所示。
表3 横截面侧端形状
圆弧形
方形
尖角形
横截面侧端典型形状见图A.1~图A.7 横截面侧端典型形状见图A.8、图A.9 横截面侧端典型形状见图A.10
4.1.4 横截面尺寸
扁管横截面（如图2所示）尺寸见表4。
14
H
说明： W 宽度； H 高度； ti 平面壁厚； t2 筋厚； ts 侧端壁厚。
图2横截面尺寸示意图表4 横截面尺寸规格
单位为毫米水力学直径D。
宽度W 6.00~60.00
高度H ≤3.50
平面壁厚t1 0.15~0.45
筋厚t2 0.15~0.45
侧端壁厚ts 0.30~0.80
≤1.0
4.1.5 表面涂覆量
扁管上、下表面经电弧喷锌或辑涂处理后，其单位面积涂覆量（或喷锌量)应符合表5的规定。
表5 表面涂覆量
涂覆量(或喷锌量）
涂层代号 ASZ PF PSF PZF PZSF
表面处理类型电弧喷锌
g/m 6.0~12.0 3.5~6.5 10.0~14.0 3.5~6.5 8.0~12.0
辊涂
3 GB/T 33230—2016
4.1.6 6标记及示例
扁管标记按产品名称（以缩写代号MPE表示）、本标准编号、牌号、状态、膜层代号、截面代号及长度的顺序表示。标记示例如下：
示例1： 1050牌号、H112状态、截面代号为YST02010001的卷状交货扁管，标记为： MPEGB/T33230-1050H112YST02010001 示例2： 3102牌号、H112状态、喷锌、截面代号为YST02010002、长度685.0mm的扁管，标记为： MPEGB/T33230-3102H112ASZYST02010002X685
4.2 原材料 4.2.1 圆铸锭 4.2.1.1 纯净度应符合GB/T32186—2015中的Ⅱ级规定。 4.2.1.2尺寸偏差应符合YS/T67的规定。 4.2.1.3低倍组织中不得存在光亮晶和疏松。 4.2.1.4圆铸锭应进行充分的均匀化处理，以消除成分和组织偏析的不利影响，其显微组织中非平衡相尺寸不宜大于100μm。 4.2.2线坏
连续挤压用线坏应符合YS/T848的规定。 4.2.3锌丝
电弧喷锌用锌丝的化学成分应符合GB/T12608中Zn99.99牌号的规定。 4.2.4 辊涂涂料
表面辊涂钎料钎剂的扁管，其辊涂涂料的主要成分应符合表6的规定。
表6 6辊涂涂料的主要成分
主要成分(质量分数)
% 氟锌酸钾
膜层代号
氟铝酸钾 100 65.1~68.1
硅
PF PSF PZF PZSF
-
31.9~34.9
100 65.1~68.1
一
一
31.9~34.9
4.3 化学成分
3026牌号的化学成分应符合表7的要求，其他牌号的化学成分符合GB/T3190的规定。化学成分有特殊要求时，由供需双方协商确定并在订货单（或合同）中注明。
1 GB/T33230—2016
表7 3026牌号的化学成分
化学成分(质量分数)"
%
牌号
其他单个 合计
Si Fe Cu Mn Mg Cr Ni Zn
Ti
Als
-
3026 0.25 0.10~ 0.05 0.40~ 0.10 0.05 0.05~ 0.05~
0.30 0.05 0.15 余量
-
0.40
0.30
0.90
表中的单个数值者为元素的最高限。 “其他”指表中未列出或未规定数值的元素。
b
铝的质量分数为100.00%与所有含量不小于0.010%的元素含量总和的差值，求和前各元素数值要表示到 0.0X%。
4.4 尺寸偏差 4.4.1 横截面
扁管横截面尺寸偏差应符合表8的规定
表8 横截面尺寸偏差
单位为毫米
允许偏差平面壁厚 ±0.05
宽度 ±0.05
高度 ±0.02
筋厚 ±0.08
侧端壁厚 ±0.08
4.4.2 长度及缩口
直条扁管的供货长度及其缩口尺寸（见图3)偏差应符合表9的规定。
表 9 直条扁管的供货长度及其缩口尺寸偏差
单位为毫米
类别
尺寸 ≤1 000.0
允许偏差 ± 0.5 ±1.5 ± 2.0 ± 0.05 ± 0.03 ±0.3 ±0.1 ± 0.03 ±0.5
长度L
>1000.0~2000.0 >2000.0~6000.0
宽度W, 高度H, 缩口长度LI 宽度W，高度H, 缩口长度L
定位用
端部缩口
非定位用
5 GB/T33230—2016
H
C000000000000D
A
H
说明： W 扁管宽度； H 扁管高度； W, 缩口宽度； H, 缩口高度； L 缩口长度。
图3 ：直条扁管的缩口尺寸示意图
4.4.3 弯曲度
直条扁管（卷状交货扁管除外)的纵向弯曲度和纵向侧弯度应符合表10的规定
表10 扁管的纵向弯曲度和纵向侧弯度
单位为毫米
下列长度上的弯曲度
全长(L米)上 ≤1.0×L
每300mm长度上
≤0.3
4.4.4 平面间隙
直条扁管宽度W方向上的平面间隙应不大于0.15%W。 4.4.5 扭拧度
直条扁管的扭度T（如图4所示）应符合表11的规定。
表11直条扁管的扭拧度
单位为毫米
下列全长（L米)上的扭拧度
L>1 ≤1.0
L≤1 ≤1.0XL
to
