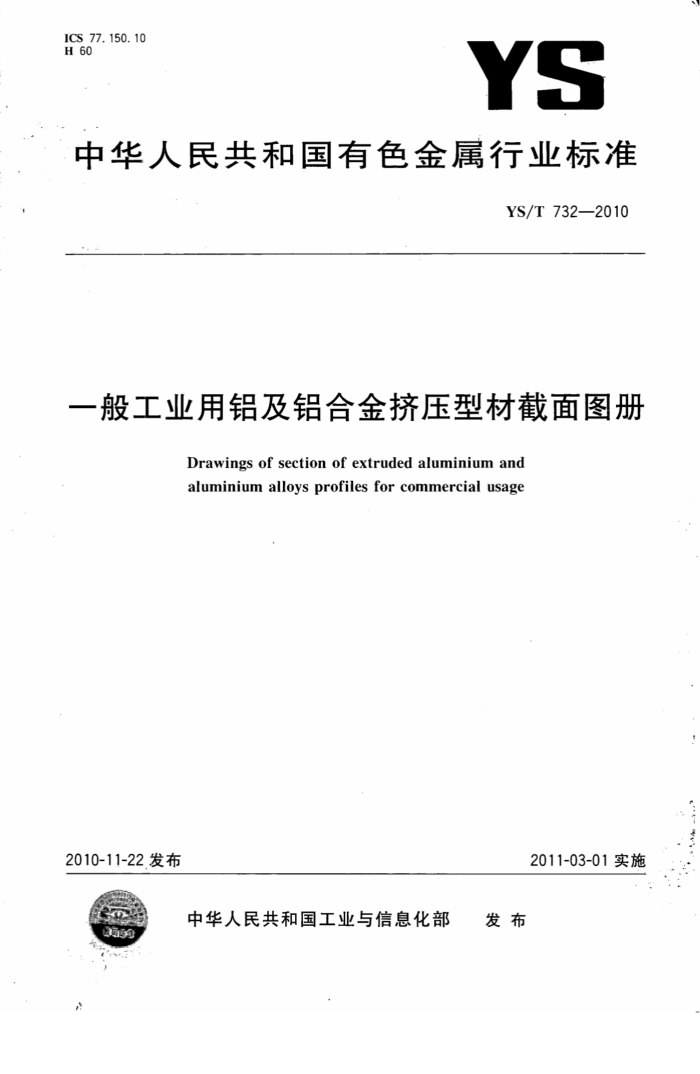

ICS 77. 150. 10 H 60
YS
中华人民共和国有色金属行业标准
YS/T732—2010
一般工业用铝及铝合金挤压型材截面图册
Drawings of section of extruded aluminium and aluminium alloys profiles for commercial usage
2010-11-22发布
2011-03-01实施
发布
中华人民共和国工业与信息化部 中华人民共和国有色金属
行业标准
一般工业用铝及铝合金挤压型材截面图册
YS/T732—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：68523946 68517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张 51.75 字数1597千字
2011年4月第一版 2011年4月第一次印刷
*
书号：155066·2-21433定价274.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010)68533533
建筑321---标准查询网 www. jz321. net YS/T 732—2010
前 言
本标准是依据GB/T1.1一2009规定的起草规则进行编制的。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：西南铝业（集团)有限责任公司、中国有色金属工业标准计量质量研究所。 本标准参加起草单位：东北轻合金有限责任公司、中铝西北铝加工分公司、北京齐兴北铝业工贸有
限责任公司、福建闽发铝业有限公司、山东丛林集团公司、广州梅花铝材有限公司。
本标准主要起草人：刘江沿、唐薇、李瑞山、葛立新、王国军、杨纯梅、饶茂、范秀明、赵海滨、陈敏、 董长佳。 YS/T732—2010
一般工业用铝及铝合金挤压型材截面图册
1范围
本标准规定了一般工业用铝及铝合金挤压型材的截面图样、参数、代号及质量。 本标准适用于除军工、建筑行业外的一般工业用铝及铝合金热挤压型材（以下简称型材）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6892一般工业用铝及铝合金挤压型材 GB/T22638.1一2008铝箔试验方法第1部分：厚度的测定重量法 YS/T437--2009铝合金型材截面几何参数算法及计算机程序要求
3型材的截面图样、参数、代号及质量
3.1截面图样与型材代号 3.1.1本标准共收集型材的截面图样（以下简称图样)1149个，见第4页～第795页。图样上的双点画线表示型材的装饰面，图样上所有线性尺寸（含倒角半径、圆角半径R)的单位为mm。 3.1.2本标准标注在图样下方中的型材代号是该图样的代码，由图样基础代号（YST）、型材类别代号（2位阿拉伯数字，见表1）、型材组别代号（2位阿拉伯数字，见表1）、图样顺序号（4位阿拉伯数字）、图样版本号(1位英文字母，从A开始等五个代号构成，型材代号构成示意如下：
YSTXXXXX T
图样版本号图样顺序号型材组别代号（见表1) 型材类别代号（见表1）图样基础代号
表 1 型材组别代号
序号 型材类别 型材类别代号
型材组别直角型材锐角型材钝角型材 T字型材槽形型材
备 注
01 02 03 04 05
同一条边的厚度不允许变化（倒角除外）同一条边的厚度不允许变化（倒角除外）同一条边的厚度不允许变化（倒角除外）同一条边的厚度不允许变化（倒角除外）同一条边的厚度不允许变化(倒角除外)
规则图形
00
-
1
建筑321---标准查询网 www. jz321.net YS/T732—2010
表1(续)
序号 型材类别 型材类别代号 型材组别 型材组别代号
备 注
Z字型材工字型材
06 07 08 09 10 11 12 13 14 15 16 17 01 02 03 04 05 06 07 08 09 10 99 01 02 03 04 05 06 07 99 01 02 03
同一条边的厚度不允许变化（倒角除外）同一条边的厚度不允许变化(倒角除外)
三角形空心型材长方形空心型材正方形空心型材梯形空心型材正五边形空心型材正六边形空心型材正八边形空心型材
一
00
规则图形
1
一
圆形型材椭圆型材半圆形型材汽车型材火车型材舰船型材航空型材航天型材道路设施磁悬浮型材轻轨型材地铁型材集装箱及包装型材其他交通型材散热器用型材计算机用型材
圆的周长应等厚椭圆的周长应等厚
圆弧等厚
一
一
-
01
交通运输
2
/
暂无组别的型材
一
机箱机柜电器仪表设备发电机型材电梯型材冰箱冰柜冷藏箱其他电子电力型材
一 -
3 电子电力
02
一
暂无组别的型材
灯具型材展览用型材家具
03
装潢型材
4
2 YS/T732—2010
表1（续）
序号型材类别【型材类别代号
备 注
型材组别梯子广告标牌餐具其他室内装潢泵体气缸导向辊型材纺织机械流水线机架工程机械木工设备制氧机用型材硫化机型材农机用型材
型材组别代号
04 05 06 99 01 02 03 04 05 06 07 08 09 10 11 99 01 02 03 04 99 01 02 03 99 99
一
装潢型材
03
4
暂无组别的型材
s
04
机械制造
石油石化机械用型材
试验机用型材其他机械制造型材
暂无组别的型材
天线型材通讯设备无线电型材电缆型材
05
邮电通讯
6
其他邮电通讯型材
暂无组别的型材
体育器材消防设施医疗器械其他健康环保
健康环保
06
暂无组别的型材
99
9
其他型材
3.1.3 本标准涉及的型材类别、组别、代号及图样提供单位和对应页码见附录A。
3.2.截面参数及质量 3.2.1 本标准标注在图样下方的截面积、外周长、惯性矩等截面参数是按该图样上标注的名义尺寸，依据YS/T437一2009规定的方法计算得出的，仅供参考。 3.2.2本标准标注在图样下方的线密度值是根据材质密度（按GB/T22638.1一2008的5.1.2计算）和该图样上标注的名义尺寸计算得出的，仅供参考。 3.2.3图样上未标注偏差且能直接测量的尺寸（或角度），其尺寸（或角度）的偏差应符合GB/T6892 的规定。
