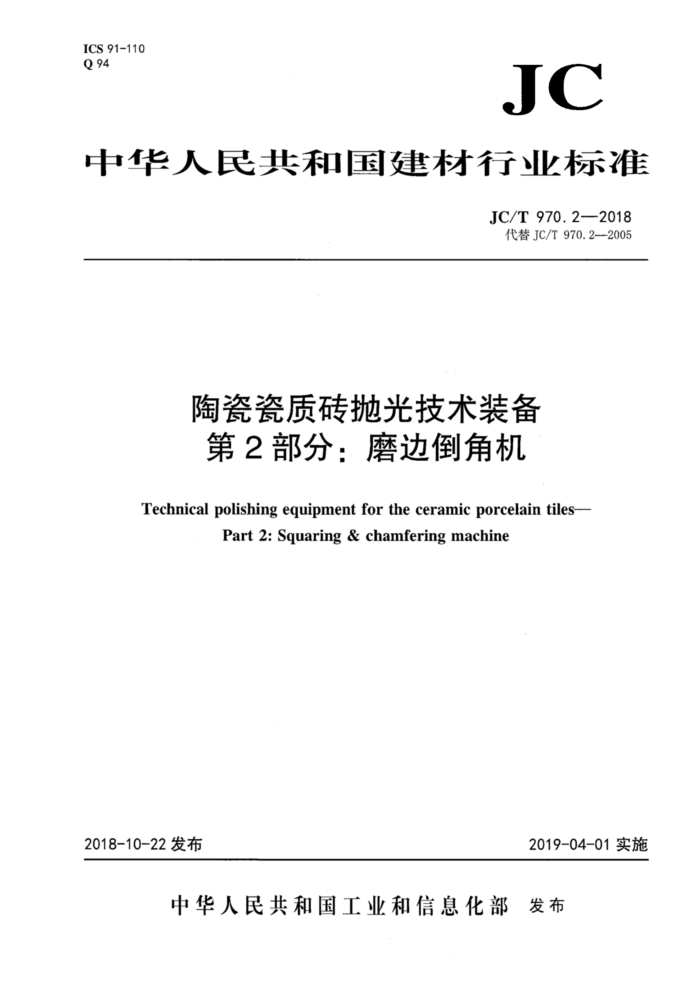

ICS 91-110 Q 94
JC
中华人民共和国建材行业标准
JC/T 970.2—2018 代替JC/T970.22005
陶瓷瓷质砖抛光技术装备第2部分：磨边倒角机
Technical polishing equipment for the ceramic porcelain tiles-
Part 2: Squaring & chamfering machine
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部发布 JC/T 970.2—2018
前 言
本部分按照GB/T1.1一2009给出的规则起草。 JC/T970《陶瓷瓷质砖抛光技术装备》分为三个部分：一第1部分：抛光机；一第2部分：磨边倒角机；一第3部分：刮平定厚机。 本部分为JC/T970的第2部分。 本部分代替IC/T970.2一2005《陶瓷瓷质砖抛光技术装备第2部分：磨边倒角机》，与IC/T970.2
一2005相比，除编辑性修改外主要技术内容变化如下：
修改了规范性引用文件（见第2章，2005年版的第2章）；修改了术语和定义（见第3章，2005年版的第3章）：修改了磨边机的分类、型号表示方法和基本参数（见第4章，2005年版的第4章）；修改了基本要求（见5.1，2005年版的5.1)；修改了整机性能要求（见5.2，2005年版的5.2)；修改了磨边机主传动轴、磨边磨头、倒角磨头主轴材料要求（见5.3.1，2005年版的5.3.1)；增加了横梁托槽定位面与主传动装置安装面的垂直度要求及其试验方法（见5.4.4和6.4.4）：增加了下同步带托槽平行度要求及其试验方法（见5.4.5和6.4.5)；修改了安全要求及其试验方法（见5.5和6.5，2005年版的5.5和6.4)；修改了外观要求（见5.6，2005年版的5.6) 增加了数控性能要求及其试验方法（见5.7和6.7)：修改了空运转试验条件（见6.1.1，2005年版的6.1.1）：修改了破损率检测方法（见6.2.2.4，2005年版的6.1.4.4)； -增加了磨边机主传动轴、磨边磨头、倒角磨头主轴材料试验方法（见6.3.1)：修改了急停装置检测方法（见6.5.2，2005年版的6.4.4)；修改了出厂检验项目（见7.2.2，2005年版的7.1.2)； -增加了出厂检验质量特性分级表（见7.2.3)；修改了检验判定方法（见7.4，2005年版的7.3）。
本部分由中国建筑材料联合会提出。 本部分由国家建筑材料工业机械标准化委员会归口。 本部分负责起草单位：广东科达洁能股份有限公司。 本部分参加起草单位：中国建材机械工业协会、中材装备集团有限公司。 本部分主要起草人：袁金波、唐丹、周祖兵、蔡中杰。 本部分所代替标准的历次版本发布情况为：
JC/T970.2—2018。
I JC/T970.2—2018
陶瓷瓷质砖抛光技术装备第2部分：磨边倒角机
1范围
JC/T970的本部分规定了陶瓷瓷质砖抛光技术装备中磨边倒角机（以下简称磨边机)的术语和定义、 分类、型号和基本参数、要求、试验方法、检验规则以及标志、使用说明书、包装、运输和贮存。
本部分适用于建筑陶瓷瓷质砖（以下简称瓷质砖）磨边机，也可用于其他建筑陶瓷砖磨边机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T699—2015优质碳素结构钢 GB/T1184一1996形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB2894安全标志及其使用导则 GB/T3810.2—2016陶瓷砖试验方法 第2部分：尺寸和表面质量的检验 GB/T4100—2015陶瓷砖 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T 8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T 8870.1 自动化系统与集成机床数值控制程序格式和地址字定义第1部分：点位、直
线运动和轮廓控制系统的数据格式
GB/T9439—2010灰铸铁件 GB/T 9969 工业产品使用说明书 总则 GB/T11352 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 16754 机械安全急停设计原则 GB/T17248.3 声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置
的发射声压级
JB/T 5000.8 重型机械通用技术条件第8部分：锻件 JB/T 5994 装配通用技术要求 JB/T8801 加工中心技术条件 JB/T8828 切削加工件通用技术条件 JC/T 402 水泥机械涂漆防锈技术条件 JC/T 532 建材机械钢焊接件通用技术条件
1
