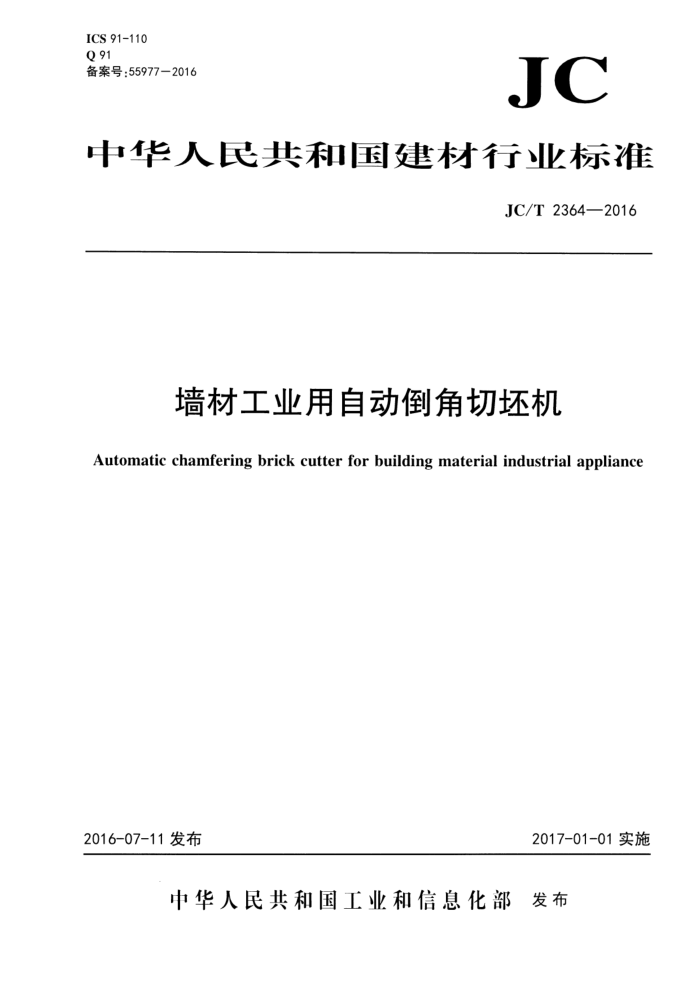

ICS 91-110 Q 91 备案号：55977—2016
JC
中华人民共和国建材行业标准
JC/T23642016
墙材工业用自动倒角切坏机
Automatic chamfering brick cutter for building material industrial appliance
2016-07-11发布
2017-01-01实施
中华人民共和国工业和信息化部 发布 JC/T2364—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出，本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：中节能东方双鸭山建材设备有限公司。 本标准参加起草单位：陕西宝深机械（集团)有限公司、功力机器有限公司、中国建材机械工业协
会、重庆信奇建材机械制造有限公司、中材装备集团有限公司。
本标准主要起草人：郭春河、王海臣、周守萃、林永淳、高华、张信聪、蔡中杰。 本标准为首次发布。
I JC/T2364—2016
墙材工业用自动倒角切坏机
1范围
本标准规定了墙材工业用自动倒角切坏机（以下简称倒角切坏机)的型式、型号、基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于墙材工业烧结砖生产线上用的自动倒角切坏机。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—1999优质碳素结构钢 GB/T 1184—1996 ：形状和位置公差 未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 3766 液压系统通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 9439 灰铸铁件 GB/T 13306 标牌 GB/T 17248.3 声学 机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量现
场简易法
GB/T 29058 墙材工业机械安全技术要求 总则 JB/T 8853 圆柱齿轮减速器 JC/T 402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T532—20073 建材机械钢焊接件通用技术条件 JC/T 2109 砖瓦行业专用减速机
型式、型号和基本参数
3
3.1型式
机械倒角推坏、钢丝切割、程序控制式。 3.2型号 3.2.1 型号表示方法见图1。
1 JC/T2364—2016
DQZ
口 X 口
切割条数切割块数
墙材工业用自动倒角切坏机代号
图1 型号表示方法图
3.2.2标记
倒角切坏机按产品名称、产品代号、切割块数、切割条数和标准号的顺序标记。 示例：每次切割块数为16块、每次切割2条的墙材工业用自动倒角切坏机标记为：
墙材工业用自动倒角切坏机DQZ16×2JC/T2364—2016
3.3基本参数
倒角切坏机参数见表1。
表1 基本参数
生产能力块/h(折标) ≥9 600 ≥17 136 ≥22 848
倒角深度L 倒角角度α
切割块数 最大切割条数 切坏次数块/次
型号
条/次 1 2 2
次/min 8 7 7
mm
12 24 32
DQZ12 DQZ12×2 DQZ16X2 注1：倒角深度、角度、开 形状可根据用户需要生产加工。 注2：倒角深度和倒角角度如图2所示。
30~45
4~6
图2 倒角深度和倒角角度示意图
2 JC/T2364—2016
4技术要求
4.1基本要求 4.1.1倒角切坏机应符合本标准规定，并按规定程序批准的图样及技术文件制造。 4.1.2图纸上未注公差的线性和角度尺寸的公差，切削加工部位应符合GB/T1804-2000表1中m级的规定：非切削加工部位应符合GB/T1804一2000表1中V级的规定。 4.1.3形状和位置公差的未注公差值应符合GB/T1184-1996表1～表4中的k级规定。 4.2整机性能要求 4.2.1倒角切坏机的机械传动系统应运行平稳，灵活可靠。 4.2.2倒角切坏机的自动控制系统应动作准确、安全可靠，在正常运行的情况下，能按预定程序准确完成倒角切坏的一系列动作。 4.2.3倒角切坏机的气动系统的气压应稳定可靠，无漏气，无异常声响和振动，紧固件无松动，并应符合GB/T7932的规定。 4.2.4倒角切坏机应有良好的接地装置和明显的接地标志，其接地电阻不应大于42：绝缘电阻值不应小于1M2。 4.2.5倒角切坏机应设置良好的润滑和密封装置，不应出现影响机械性能的渗漏现象。 4.2.6倒角切坏机的液压系统应符合GB/T3766的规定。 4.2.7倒角切坏机的噪声值应不大于85dB(A）。 4.2.8倒角切坏机应有安全防护、过载保护、定位和限位装置，安全技术要求应符合GB/T29058的规定。 4.3主要零部件要求 4.3.1轴类件的材质不应低于GB/T699-1999中45号钢的规定，并进行调质处理。 4.3.2主要灰铸铁件应符合GB/T9439的有关规定。 4.3.3焊接件应符合JC/T532—2007的规定，焊接接头表面质量按JC/T532—2007表2中II级规定图样尺寸偏差按JC/T532—2007表3中B级的规定；焊接件角度公差按JC/T532—2007表4中B级的规定：焊接件的直线度、平面度公差按JC/T532一2007表6的规定， 4.3.4推坏板的平面度应符合GB/T1184-1996表B1中9级的规定。 4.3.5倒角切坏机的减速器宜符合JC/T2109或JB/T8853的规定。 4.4装配要求 4.4.1 进坏皮带机中心线与前后衔接设备中心线应重合，各中心线的直线度偏差应不大于2/1000。 4.4.2运坏台皮带上表面高度与前后衔接设备皮带上表面高度差应不大于2mm。 4.4.3切坏工作台组件安装后上表面的平面度偏差应不大于2mm。 4.4.4倒角刀装配时，中心距偏差值应不大于土0.5mm。 4.5空载试车要求 4.5.1倒角切坏机应装配检验合格，方可试车。 4.5.2运转时应无异常声响和振动，噪声应不大于85dB（A）。 4.5.3轴承温升应不大于35K，最高温度应不大于70℃。 4.6负载试车要求
3
