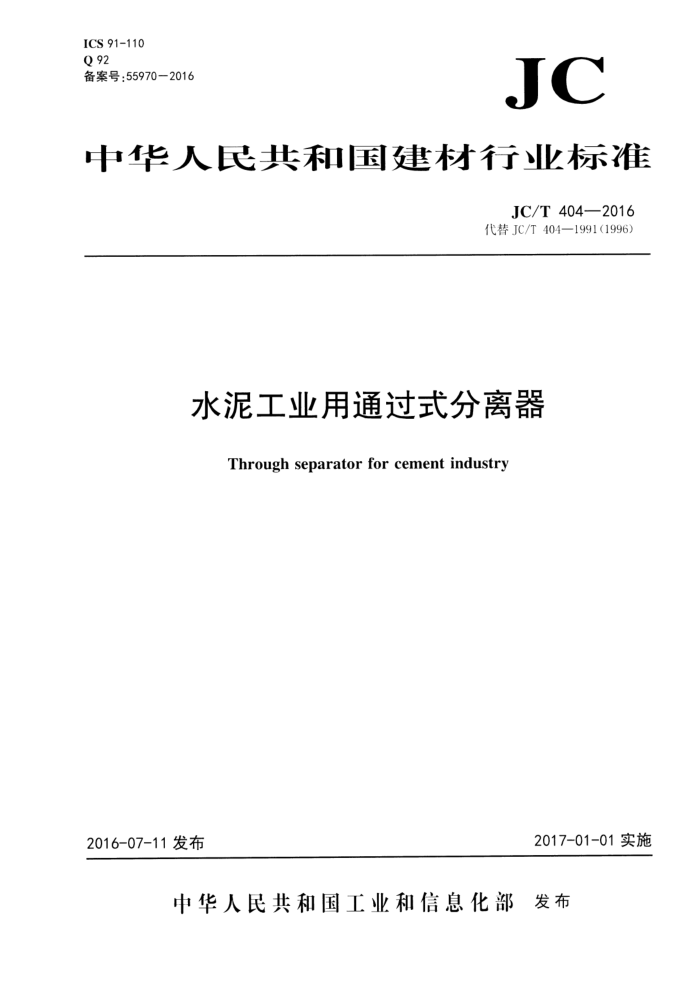

ICS 91-110 Q 92 备案号：55970—2016
JC
中华人民共和国建材行业标准
JC/T 404—2016 代替JC/T404—1991(1996)
水泥工业用通过式分离器
Through separator for cement industry
2017-01-01实施
2016-07-11 发布
中华人民共和国工业和信息化部发布 JC/T404—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T404一1991（1996）。与JC/T404一1991（1996)相比，除编辑性修改外主要技术变
化如下：
一更新了规范性引用文件（见第2章）；一增加了对结构型式A型和B型的特征定义（见3.1)；一增加了产品的基本参数FTA30和FTB40两种规格及相应参数（见3.3）；一增加了产品的安全卫生要求（见4.1.2)；一修改了图样上线性加工尺寸的未注公差要求（见4.1.3)； -增加了未注形状和位置公差的等级规定（见4.1.4)：
-
一删除了钢结构焊缝质量的有关规定「见.1991（1996)年版的4.1.31： -增加了焊接件的相关要求（见4.1.5）；一增加了铸件非切割加工部位的尺寸公差要求（见4.1.6)；增加了产品表面粗糙度参数值要求（见4.1.7）：删除了连接法兰的螺栓孔的有关规定[见1991（1996)年版的4.1.6]；增加了主机要求（见4.2）： - 修改壳体周长差值[见4.3.1.1，1991（1996)年版的4.2.1.1]：一修改了壳体同一断面上最大直径与最小直径之差值【见4.3.1.2，1991（1996)年版的4.2.1.2]：
-增加了熔化焊接接头表面质量要求，修改了壳体环纵焊缝对口错边量值［见4.3.1.3， 1991（1996)年版的4.2.1.3)；
-
一一修改了壳体纵向焊缝处形成的棱角E值，增加了环向焊缝棱角要求规定并修改示意图[见
4.3.1.4及图5、图6，见1991(1996)年版的4.2.1.4)：一一删除了对壳体端面法兰局部凹凸不平以及对轴线的垂直度公差值[见1991（1996)年版的
4. 2. 1. 5] : -删除了壳体两端面对轴线的垂直度公差规定及示意图[见1991(1996)年版的4.2.1.6]；
-
修改了壳体解体及焊定位板的规定[见4.3.1.5，见1991（1996)年版的4.2.1.7]：删除了顶盖平面度公差规定，修改了顶盖解体及焊定位板的规定［见4.3.2，1991（1996)年版的4.2.2]；一增加了防锈要求（见4.6)；一一增加了试验方法（见第5章）；一一修改了检验规则和出厂检验内容，增加了型式检验和判定规则[见6.1～6.4，1991（1996)年版
的第5章]；修改了标志、包装、运输和贮存要求［见第7章，1991（1996)年版的第6章]。
本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：中材淄博重型机械有限公司。 本标准参加起草单位：中材（天津)重型机械有限公司、中材装备集团有限公司、中国建材机械工业
协会。
本标准主要起草人：杨道连、谷东生、李顺银、梁毅力、张瑞。
- JC/T404—2016
本标准代替标准历次版本发布情况为： —JC/T404—1991(1996)
11 JC/T404—2016
水泥工业用通过式分离器
1范围
本标准规定了水泥工业用通过式分离器（以下简称通过式分离器)的型式、型号和基本参数、要求、 试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于对粉状物料分选的圈流粉磨系统通过式分离器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1031一2009产品几何技术规范(GPS)表面结构轮廓法表面粗糙度参数及其数值 GB/T1184一1996形状和位置公差未注公差值 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB5083 生产设备安全卫生设计总则 GB/T6414-1999铸件尺寸公差与机械加工余量 GB/T13306标牌 JC/T355水泥机械产品型号编制方法 JC/T 402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件
3型式、型号和基本参数
3.1型式
分为圆锥折流(A型)和弧线折流(B型)两种基本型式，型式示意图见图1。
C
b）弧线折流(B型)
a）圆锥折流(A型)
图1 通过式分离器型式示意图 JC/T404—2016
3.2 型号 3.2.1 型号编制应符合JC/T355的规定，型 型号表示方法如下：
F T 口 口
T
壳体内径（dm）型式(A或B) 通过式代号分离器代号
3.2.2标记
示例：结构特征A型圆锥折流、壳体内径25dm的通过式分离器，标记为：
水泥工业用通过式分离器FTA25JC/T404—2016
3.3基本参数
基本参数应符合表1的规定。
表1 基本参数
型 号 FTA22 22
参数名称尧体内径/dlm 处理风量/(mi/h) 4480~6900 7 000~10 800 15000~2330024700~35300 32600~48200 63300~90400 压力损失/Pa
FTA12 12
FTA15 15
FTA25 25
FTA30 30
FTA40 40
≤1000 型 号
参数名称壳体内径/dm 处理风量/(m/h) 98800~141000167000~239000 1240019200 267003820035600~50900 66600~93400 压力损失/Pa
FTA50 50
FTA65 65
FTB20 20
FTB26 FTB30 26
FTB40
30
40
≤1000
要求
4
4.1 基本要求 4.1.1 通过式分离器应符合本标准的要求，并按照规定程序批准的设计图样、技术文件和技术规范制造、安装和使用。 4. 1.2 通过式分离器的安全卫生要求应符合GB5083的规定 4.1.3 图样上线性加工尺寸的未注公差，应不低于GB/T1804一2000中m级。 4.1.4 未注形状和位置公差应不低于GB/T1184一1996中L级。 4.1.5 焊接件应符合JC/T532一2007中的有关规定：
a) 焊接件尺寸极限偏差和角度极限偏差应不低于C级； b) 焊接接头的表面质量应不低于III级： c) 焊接件的直线度和平面度公差应不低于F级。
4.1. 6 铸件非切割加工部位的尺寸公差应不低于GB/T6414一1999中CT12级 4.1.7 图样上表面粗糙度参数值应不低于GB/T1031一2009中规定的Ra值。 2
