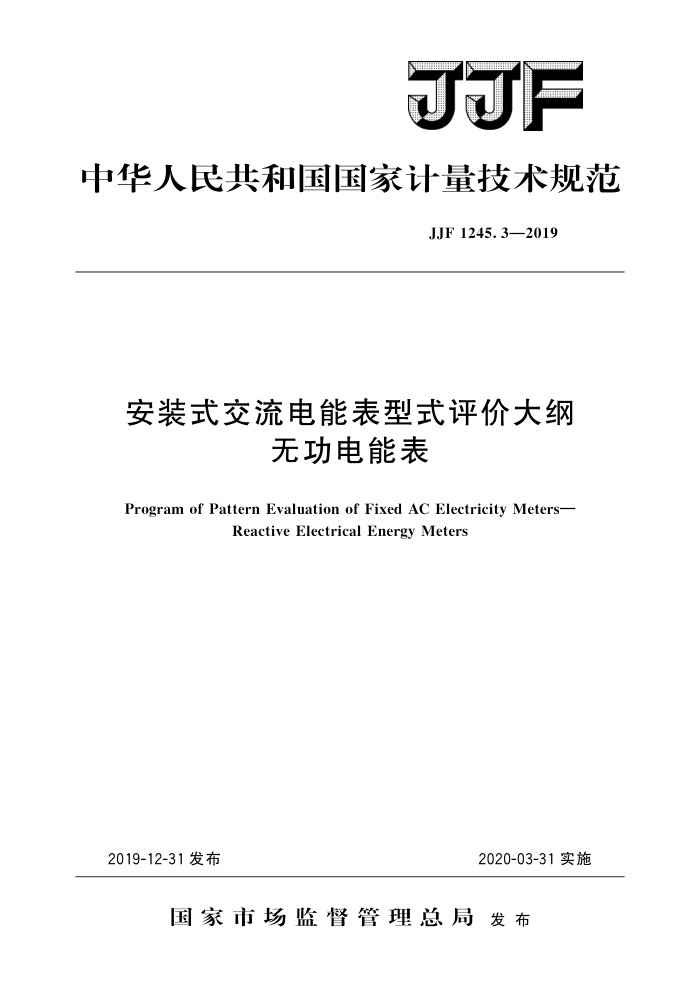

JJF
中华人民共和国国家计量技术规范
JJF 1245.3—2019
安装式交流电能表型式评价大纲
无功电能表
Program of Pattern Evaluation of Fixed AC Electricity Meters-
ReactiveElectrical EnergyMeters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1245.3—2019
安装式交流电能表型式评价大纲
无功电能表
JJF 1245.3—2019
部分代替
Program of Pattern Evaluation of Fixed AC
JJF1245.1~6—2010
Electricity Meters-Reactive Electrical
Energy Meters
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院
国网浙江省电力公司电力科学研究院
参加起草单位：中国计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF 1245.3—2019
本规范主要起草人：
郑荐中（浙江省计量科学研究院）周韶园（浙江省计量科学研究院）姚力（国网浙江省电力公司电力科学研究院）
参加起草人：
汪东红（浙江省计量科学研究院）金文革（浙江省计量科学研究院）李敏（中国计量科学研究院）朱中文（浙江省计量科学研究院） JJF1245.3—2019
目 录
引言 1
(Ⅱ) (1) (1) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (5) (10) (10) (10) (11) (11) (11) (11) (11) (11) (11) (14) (17) (23) (37) (37) (38)
范围· 2 引用文件 3术语及定义 1 概述 5 法制管理要求.. 5.1计量单位要求· 5.2准确度等级· 5.3计量法制标志和计量器具标识的要求 5.4外部结构设计要求 5.5安装要求· 6 计量和技术要求 6.1 额定工作条件： 6.2 准确度要求 6.3 计时准确度， 6.4 计量性能保护（软件要求） 6.5 适用性· 6.6 耐久性 6.7 安全和特殊要求· 6.8 功能要求 7 型式评价项目表 8 申请单位应提交的技术资料和试验样机· 9 型式评价的条件和方法. 9.1 通用要求 9.2 最大允许误差符合性测试· 9.3 影响量试验 9.4干扰试验 9.5计时准确度 10型式评价记录格式附录A型式评价项目列表
-
-
I JJF1245.3—2019
引言
《安装式交流电能表型式评价大纲》参照国际建议OIMLR46-1/-2：2012和 GB/T17215系列国家标准的内容，并按照JJF1016一2014《计量器具型式评价大纲编写导则》的要求编制而成。包含如下5个部分：
—JJF1245.1一2019《安装式交流电能表型式评价大纲有功电能表》；
-JJF1245.2一2019《安装式交流电能表型式评价大纲软件要求》；
一
—JJF1245.3一2019《安装式交流电能表型式评价大纲无功电能表》；一JJF1245.4一2019《安装式交流电能表型式评价大纲特殊要求和安全要求》；一JJF1245.5一2019《安装式交流电能表型式评价大纲功能要求》。 在使用《安装式交流电能表型式评价大纲》进行交流电能表的型式评价试验时，应
根据电能表的特征选择大纲相应的部分。
本系列大纲替代原系列大纲JJF1245.1～6一2010，与JJF1245.1～6一2010相比，主要变化如下：
采用新的框架结构：不再采用通用要求-特殊要求的结构。以国际建议OIML
R46-1/-2：2012为主，增加GB/T17215系列国家标准的相关内容。JJF1245.1一2019 和JJF1245.2—2019基本涵盖了OIMLR46-1/-2：2012的内容；JJF1245.3—2019参照了国家标准中无功电能表计量和技术要求的内容，按照JJF1245.1一2019的架构编写；JJF1245.4—2019按照JJF1245.1—2019和JJF1245.3—2019未涉及但国家标准包含的计量和技术要求以及安全相关要求的内容编写；JJF1245.5一2019在JJF 1245.6一2010的基础上修订。
增加了软件要求：JJF1245.2—2019参照国际建议OIMLR46-1/-2：2012计
量性能保护章节的内容，结合我国电能表的技术特点和管理要求对电能表提出软件要求，并给出验证方法。
增加和修改了计量和技术要求：增加了耐久性、高次谐波、差模电流干扰、电
流快速变化、振铃波等项目，修改了电压和电流谐波、恒定磁场、射频电磁场辐射、电压暂降和短时中断、振动、阳光辐射防护、防水等试验项目。
本系列大纲历次版本发布情况为： JF1245.1一2010《安装式电能表型式评价大纲通用要求》 JJF1245.2一2010《安装式电能表型式评价大纲特殊要求 机电式有功电能表
（0.5、1和2级）》
JJF1245.3一2010《安装式电能表型式评价大纲 特殊要求 静止式有功电能表（0.2S、0.5S、1和2级）》
JJF1245.4一2010《安装式电能表型式评价大纲 特殊要求 机电式无功电能表（2和3级）》
JJF1245.5一2010《安装式电能表型式评价大纲 特殊要求 静止式无功电能表（2和3级）》 II JJF1245.3—2019
JJF1245.6一2010《安装式电能表型式评价大纲 特殊要求 功能类电能表》
本规范的特殊说明：本规范主要参照GB/T17215.323—2008、GB/T17215.324—2017和GB/T15282
1994的内容，并按照国际建议OIMLR46-1/-2：2012的框架编制而成。
I JJF1245.3—2019
安装式交流电能表型式评价大纲
无功电能表
1范围
本规范适用于频率为50Hz或60Hz单、三相安装式无功电能表（以下简称仪表）的型式评价。
本规范不适用于标称电压超过600V（多相仪表为线对中线电压）的仪表、用于连接电子式互感器（GB/T20840.8一2007）的仪表、用于连接低压电流传感器（IEC61869-10：2017）的仪表、携带式仪表、标准电能表及仪表寄存器的数据接口。
2 引用文件
本规范引用了下列文件： JJF1245.1一2019安装式交流电能表型式评价大纲有功电能表 JJF1245.2一2019安装式交流电能表型式评价大纲软件要求 JJF1245.4一2019安装式交流电能表型式评价大纲 特殊要求和安全要求 JJF1245.5一2019安装式交流电能表型式评价大纲功能要求 GB/T2423.1一2008电工电子产品环境试验第1部分：试验方法 云试验A：
低温
GB/T2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：
高温
GB/T2423.4—2008电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h十12h循环）
GB/T2423.43一2008电工电子产品环境试验 第2部分：试验方法 振动、冲击和类似动力学试验样品的安装
GB/T4208一2017外壳防护等级（IP代码） GB/T15282一1994无功电度表 GB/T16422.3一2014塑料实验室光源暴露试验方法第3部分：荧光紫外灯 GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求 GB/T17215.323一2008交流电测量设备特殊要求第23部分：静止式无功电
能表（2级和3级）
GB/T17215.324一2017交流电测量设备特殊要求第24部分：静止式基波频率无功电能表（0.5S级、1S级和1级）
GB/T17215.9321一2016电测量设备可信性第321部分：耐久性-高温下的计量特性稳定性试验
GB/T17626.22018 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T17626.3—2016电磁兼容i 试验和测量技术身 射频电磁场辐射抗扰度试验
1 JJF1245.3—2019
GB/T17626.4—2018E 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度
试验
GB/T17626.6—2017 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗
扰度
GB/T17626.18—2016电磁兼容 试验和测量技术阻尼振荡波抗扰度试验 GB/T17626.20—2014 电磁兼容试验和测量技术横电磁波（TEM）波导中
的发射和抗扰度试验
GB/T20840.8一2007互感器第8部分：电子式电流互感器 IEC60068-2-27：2008环境试验第2-27部分：试验试验Ea和导则：冲击
(Environmental testingPart 2-27:Tests-TestEaand guidance:Shock)
IEC60068-2-64：2008环境试验第2-64部分：试验试验Fh：振动、宽带随机（数字控制）和指南（Environmentaltesting一Part2-64：Tests-TestFh：Vibration： broadbandrandom (digital control)andguidance)
IEC61000-4-5：2014电磁兼容性（EMC）第4-5部分：试验和测量技术-浪涌抗扰度试验（Electromagnetic compatibility（EMC）一Part4-5：Testingandmeasure ment techniquesSurgeimmunitytest)
IEC61000-4-8：2009电磁兼容（EMC）第4-8部分：试验和测量技术-工频磁场抗扰度试验（Electromagnetic compatibility（EMC）一Part 4-8：Testing and meas- urement techniques-Power frequency magnetic field immunity test)
IEC61000-4-11：2017电磁兼容（EMC）第4-11部分：试验和测量技术-电压暂降、短时中断和电压变化的抗扰度试验（Electromagneticcompatibility（EMC） Part 4-ll: Testing and measurement techniques-Voltage dips, short interruptions and voltagevariations immunitytests)
IEC61869-10：2017仪表变压器第10部分：低功率无源电流互感器的附加要求(Instrumenttransformers-Part1o:Additional requirementsforlow-power passive current transformers)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语及定义
JJF1245.1一2019、GB/T17215.324一2017中界定的术语和有关的定义以及下列术语和定义适用于本规范。 3.1无功功率reactivepower
单相电路中周期信号的任一正弦频率分量的无功功率定义为电流和电压的有效值（r.m.s）与电压和电流之间相位角的正弦的乘积，此相位角是电压信号矢量相对于电流信号矢量的角度。
注1：无功功率和无功电能仅对基波频率进行定义。 注2：不规定计算无功功率所用的算法，只要仪表满足本规范要求即可。
