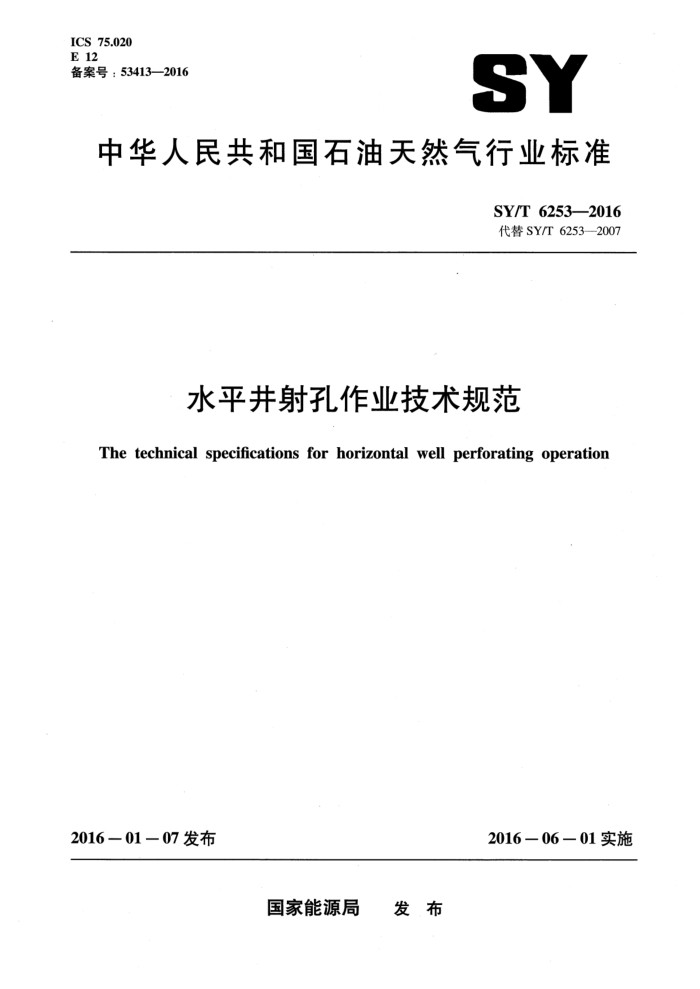

ICS 75.020 E 12 备案号：53413—2016
SY
中华人民共和国石油天然气行业标准
SY/T 6253-2016 代替 SY/T 6253—2007
水平井射孔作业技术规范
The technical specifications for horizontal well perforating operation
2016—01— 07 发布
2016一06一01 实施
国家能源局 发.布 SY/T 6253-—2016
目 次
前言
1
范围 2 规范性引用文件 3 术语和定义 4油管（钻杆）输送射孔 5水力泵送多级射孔与桥塞联作 6　HSE要求· 附录A（资料性附录）水平井射孔通知单格式附录B（资料性附录）井身轨迹图格式附录C（资料性附录）井身轨迹图计算格式
1
5
9
10 11
12 SY/T 6253--2016
前言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
本标准代替 SY/T 6253—2007《水平井射孔技术规程》。本标准与 SY/T 6253—2007相比，主要变化如下：
对标准的范围进行了修改（见第1章，2007年版的第1章）； “规范性引用文件”中增加了部分引用标准（见第2章）；增加了“水力泵送”和“水力泵送多级射孔与桥塞联作”术语和定义，删除了已经熟悉的术语和定义（见3.1和3.2，2007年版的3.1～3.8）；将“施工条件”、“施工设计”、“施工准备”和“现场施工”合并为“油管（钻杆）输送射孔”，并对其内容作了修改（见第4章，2007年版的第4章、第6章、第7章和第8章）；删除了“工艺与器材准备”中“选择水平井外定向或内定向射孔方式”和“根据井身轨迹和套管尺寸谨慎选择合适外径的水平井射孔枪”（见2007年版的6.2.5和6.2.6）；修改了“射孔弹及射孔枪的装配”的规定（见4.3.2，2007年版的7.2）； -增加了水力泵送多级射孔与桥塞联作（见第5章）；将“安全要求”修改为“HSE要求”，并增加了有关要求（见第6章，2007年版的第5章)。
本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准起草单位：中石化江汉石油工程有限公司测录井公司、中国石油集团测井有限公司长庆事
业部、中石化胜利石油工程有限公司测井公司。
本标准主要起草人：潘金国、张志强、李智、夏鹏、叶亮、康斌、周璐、文小娟、盛江飞。 本标准代替了 SY/T 6253-—2007。 SY/T 6253-—2007 的历次版本发布情况为：
-SY/T 6253—1996。 SY/T 6353—2016
H 起爆装置所在位置的垂深，单位为米（m）。 b）单只销钉在相应温度下最小剪切值计算见公式（2)。
Pmin=t（1-e）（1-)
(2)
式中: Pmin -单销钉在相应温度下最小剪切值，单位为兆帕（MPa）；
销钉标称剪切值，单位为兆帕（MPa）；销钉误差系数；一销钉受温度影响系数。
e- A-
c）单只销钉在相应温度下最大剪切值计算见公式（3）。
Pmax=t （1e）(1-4)
(3)
式中： pm
单销钉在相应温度下最大剪切值，单位为兆帕（MPa)。
d）销钉数的计算见公式（4)。
n = Ph P.
(4)
Pmin
式中： Ps 安全压力，单位为兆帕（MPa）；
计算销钉数，单位为颗。
e）地面最大、最小泵压计算见公式（5）和公式（6)。
Pp min=Npmin-Ph Pp max=NpmaxPh
(5)
(6)
式中:
Ppmin 泵压最小值，单位为兆帕（MPa）； Ppmax 泵压最大值，单位为兆帕（MPa）； N-取整销钉数，单位为颗，N≥n（颗）（向上取整数)。
4.2.3.3单销钉起爆装置销钉的选择
a）销钉的计算见公式（7)。
p ≥ phps
(7)
式中：
-设计剪切销的剪切值，单位为兆帕（MPa)。
2
b）地面泵压计算见公式（8）。
(8)
Pp≥p-Ph
式中: P。 计算泵压值，单位为兆帕（MPa)。
3 SY/T 6253--2016
4.2.4编制施工设计书 4.2.4.1施工设计书应包括基本参数、射孔施工方案、射孔管柱结构图（表）、射孔排炮图（表）、起爆压力设计表、器材清单、注意事项和安全应急措施等主要内容。 4.2.4.2施工设计应有施工记录和现场数据记录。 4.3施工准备 4.3.1器材及仪器准备 4.3.1.1 根据施工设计领取射孔下井器材等配件，其技术指标应符合GB/T20489中的相关规定。 4.3.1.2　准备专用工具和配套器材。 4.3.1.3校验地面仪器及下井仪器。 4.3.2射孔弹及射孔枪的装配
射孔弹及射孔枪的装配按SY/T 5325中的相关规定执行。 4.4现场施工 4.4.1现场准备 4.4.1.1到达井场后先了解井场和井的基本情况，队长召开施工协调会。 4.4.1.2布置标准化工作区域，在工作区域设置安全警戒线。 4.1.1.3核对射孔通知单数据。 4.4.2连接射孔枪串 4.4.2.1 组装起爆装置，确认、核实销钉数。 4.4.2.2 按顺序连接射孔枪串，并检查每根射孔枪的传爆管和扶正件。 4.4.2.3 夹层较大采用分级起爆时，应配接长度合适的管柱。 4.4.2.4 丈量射孔零长和射孔管柱长度，并将其填人施工记录，作为深度定位的依据。 4.4.3 下放射孔管柱 4.4.3.1 连接输送管柱时，在外螺纹上应涂密封脂，确保管柱密封。 4.4.3.2 下放输送管柱时，应使用自封封井器，环空闸门应打开，保持排液畅通。 4.4.3.3 按设计要求加注液垫。 4.4.3.4 下放管柱速度，按 SY/T 5325 中的相关规定执行，速度均匀，防止溜、射孔作业管柱。 4.4.3.5 射孔管柱下到造斜点应开始仔细观察指重计变化，若发现异常应停止下放管柱。 4.4.4 深度定位 4.4.4.1CCL磁定位校深定位。有短套管时，可采用油管输送射孔 CCL磁定位两次校深方法校正直井段，水平段的输送管柱计入射孔零长，丈量误差不应超过±5cm。 4.4.4.2CCL磁定位GR 自然伽马校深定位。在直井段下入 1至2根短油管，采用油管输送射孔 CCL磁定位GR 自然伽马校深方法校正直井段，水平段的输送管柱计入射孔零长，丈量误差不应超过±5cm。 4.4.4.3丈量和深度计算工作由队长和操作工程师两人进行，应详细记录各项数据，核对无误后，完
N SY/T 6353-—2016
成深度定位。 4.4.4.4实际调整值与计算调整值误差不应超过±20cm。 4.4.5引爆射孔器 4.4.5.1审核射孔调整深度，调整管柱，安装采油树，并安装压力表。 4.4.5.2连接加压管线。 4.4.5.3加压引爆时，应逐步升压，并观察泵压、井口压力表和井口的震动状况，判断射孔器的发射情况或采用信号记录仪进行监测。 4.4.5.4如果射孔弹发射率不符合规定，应按 SY/T 5325中的质量相关规定补孔。 4.4.6收尾工作 4.4.6.1 收回剩余爆炸物品。 4.4.6.2填写施工报表及各种记录。 4.4.6.3起出射孔枪身，回收配件。 4.4.6.4↓ 射孔完成应及时将射孔资料交资料室存档，剩余爆炸物品交还爆炸物品器材库。
5水力泵送多级射孔与桥塞联作 5.1方 施工条件 5.1.1资料准备 5.1.1.1多级射孔与桥塞联作施工通知单、井身轨迹图、井斜数据表、井身轨迹计算表及套管程序应提前 5d交于施工单位。格式参见附录 A、附录 B 和附录 C 的规定。 5.1.1.2应提供自然伽马和磁定位曲线图，其技术指标应符合 SY/T 5132中的相关规定。 5.1.1.3提供作业井试油（气）地质方案、试油（气）工程设计、分段压裂设计、第一层射孔施工设计、压裂运行方案等相关资料 5.1.1.4收集作业井口法兰连接方式和上层压裂施工参数，预计本层作业时最大井口压力 5.1.2设备准备
设备准备主要包括： a）地面数控系统一套。 b）液压绞车一台：装配电缆张力计和绞车控制面板，能正常显示深度、速度、张力，报警提示
功能正常；装配压裂参数指示面板与压裂控制仪表车同步显示泵送参数。 c）射孔器材专用运输车辆。 d）满足施工作业要求的吊车一台。 e）额定排量满足施工需要的泵车、罐车一组。 f）井口电缆防喷系统一套：电缆防喷盒（电缆注脂控制头）、防喷管、捕集器、电缆防喷器
(BOP)、泄压短节、手压泵、注脂泵、各种高压软管线和保证作业用量的油脂。各项指标和压力等级满足施工设计要求。
5.1.3井场及油（气）井井筒准备 5.1.3.1施工现场（包括井口周围）的地面应平坦、干净、无障碍物。应满足绞车、专用射孔器材运
5
