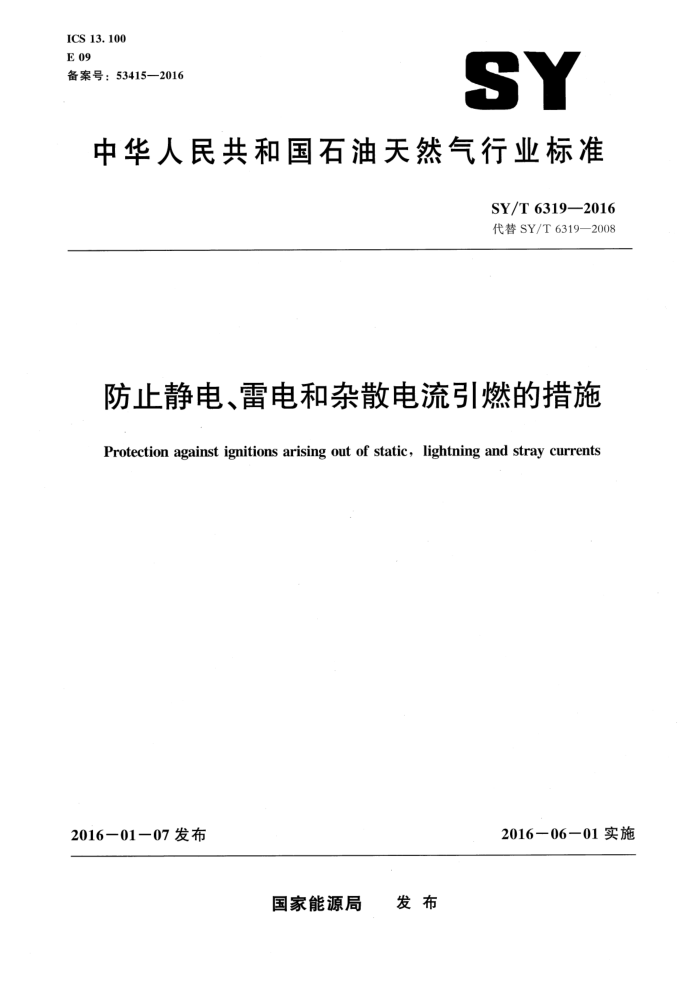

ICS 13. 100 E 09 备案号：53415-2016
SY
中华人民共和国石油天然气行业标准
SY/T 63192016 代替 SY/T 6319—2008
防止静电、雷电和杂散电流引燃的措施
Protection against ignitions arising out of static, lightning and stray currents
2016一06一01实施
2016一01一07 发布
国家能源局 发布 SY/T 6319—2016
目 次
前言 范围
T
1 2
规范性引用文件 术语和定义 4 静电雷电·
3
25
5
杂散电流·· 附录A (资料性附录) 直击雷保护系统附录B (资料性附录) 计量单位附录C（资料性附录） 本标准与APIRP2003：2008相比的结构变化情况附录D (资料性附录) 本标准与 API RP 2003：2008 的技术性差异及其原因附录E (资料性附录) 静电的基本概念附录F (资料性附录) 静电的测量与检测参考文献
27
6
30
31 32
34 3.5 44
47 SY/T 6319--2016
前 創言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。
本标准代替了SY/T6319—2008《防止静电、闪电和杂散电流引燃的措施》，与SY/T 6319- 2008相比，主要技术内容变化如下：
修改了标准名称；修改了规范性引用文件； -增加了部分术语和定义（见3.6，3.9，3.20）；修改了部分术语和定义（见3.4，3.7，2008年版的3.4，3.6）；删除了部分术语和定义（见2008年版的3.16； -增加了静电危险［见 4.1.4.1.2d），4.1.4.2h），4.1.5.1 d）和e），4.2.5.5.2, 4.2.12.4，4.3.10]; 修改了油罐车装载的注意事项（见表1，2008年版的表1）；增加了带微孔过滤器的公路槽车装载时电荷释放措施（见表2）；修改了静电危险［见4.1.4.2e），4.2.13.2c）和d），4.5.5，2008年版的4.1.4.2 e）， 4.2.13 c）和d)，4.5.5]; 增加了海运作业（见4.4.1，4.4.2，4.4.3，4.4.4)； -增加了不同容量储罐的静置时间表（见表4，2008年版的4.5.6.2）；增加了储罐的吹扫与清洗（见4.5.7.1.6，4.5.7.2.5）；修改了清洗的防护措施［见4.5.7.2.6b），2008年版的4.5.7.2]；增加了真空油槽车作业［见 4.6.6f)］；增加了容器或储罐内部喷砂和喷漆的预防措施［见 4.6.7.4b），e)，f)］；修改了概述（见5.1，.2008年版的5.1）；增加了储罐（见5.4.2）；修改了内浮顶储罐的预防措施［见5.4.2.3.2e）；2008年版的5.4.2.3e)］；修改了直击雷防护（见5.5，2008年版的5.5）；修订了接驳管线（见6.3.3.3，6.3.3.7，2008年版的6.3.3）；增加了接驳管线（见6.3.3.4，6.3.3.5）；增加了静电的测量与检测（见F.6.2，F.6.3； -增加了计量单位（见附录B)；增加了参考文献（见参考文献中的［4]，［5］，［15］，［16］，［17]，［18］，［19］，［20］， [21］，［22]，［23］，［24]，［25］，［26]，［27]，［28]，［29]，［30]，［31]，［32]】。
本标准使用重新起草法修改采用APIRP2003：2008《防止静电、雷电和杂散电流引燃的措施》。 本标准与 API RP 2003：2008 相比在结构上有调整，附录 C 中列出了本标准与 API RP 2003:
2008 的章条编号对照一览表。
本标准与API RP2003：2008相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（丨）进行了标示，附录D给出了相应技术性差异及其原因一览表。
本标准还做出了下列编辑性修改:
增加了单位换算，将英制单位转换为GB3101和GB3102规定的法定计量单位。
II SY/T 6319—2016
删除了API RP2003：2008中与标准主题内容无关的内容，包括“特别说明”、前言以及某些仅作为信息参考的“引用文件”和参考文献。 删除了APIRP2003：2008中第1章“1.1危险与风险的概念”和“1.2测量单位”。 -删除了 API RP 2003：2008 中第 2 章“API/EI Std 1529，Aviation fueling hose”。 -删除了 API RP 2003： 2008 中第 2 章“API/ANSI RP 2016 Guidelines and procedures for entering and cleaning petroleum storage tanks"。 删除了 API RP 2003: 2008 中第 2 章 “ASTM D975 Standard specification for diesel fuel oils"。 删除了 API RP 2003: 2008 中第 2 章“NFPA3 Fire protection guide to hazardous materials, 13th Edition"。 删除了 API RP 2003：2008 中第 2 章“NFPA 407 Standard for aircraft fuel servicing，2007 Edition”。
本标准由石油工业安全专业标准化技术委员会（CPSC/TC20）提出并归口。 本标准起草单位：中国石油天然气股份有限公司长庆油田分公司油气工艺研究院、长庆油田分公
司安全环保处、延安石油天然气有限公司、中石化胜利油田孤岛采油厂
本标准主要起草人：张璇、毛怀新、唐斌、蔡周全、周立辉、刘伯华。 本标准代替 SY/T 6319—2008。 SY/T 6319一2008的历次版本发布情况为：
SY/T 6319--1997。
II SY/T 6319—2016
防止静电、雷电和杂散电流引燃的措施
1范围
本标准规定了在静电、雷电和杂散电流可能存在的场合，防止可燃性液体和气体引燃的技术措施。
本标准适用于液体石油产品的运输、储存、装卸的管理等。 本标准不适用于以下情况： a）可能产生静电放电，但在放电区域内的可燃性蒸气能被替除或者被惰化。 b）在封闭系统中储运产品，而该系统中的氧含量低于燃烧所需的最低浓度。 c） 可燃性物质的浓度总是高于燃烧上限（UFL）。 d）固体输送的静电危险。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 12158—2006防止静电事故通用导则（PD CLC/TR 50404—2003，ANSI/ESD－S20.20 1999，IEC 79-20：1996，NEQ)
ISO 1813皮带传动一一三角肋状皮带，连接三角皮带和包含宽截面皮带和六角皮带的三角皮带抗静电皮带的导电率：特性和试验方法（Belt drives一V-ribbed belts，joined V-belts and V-
belts including wide section belts and hexagonal belts—Electrical conductivity of antistatic belts: Characteristics and methods of test)
ASTM D4308精密计测定液态烃导电率的标准试验方法（Standard test method for electrical conductivity of liquid hydrocarbons by precision meter)
ASTM D4865石油燃料系统静电产生和耗散的标准指南（Standard guide for generation and dissipation of static electricity in petroleum fuel systems)
3　术语和定义
下列术语和定义适用于本文件。
3.1
电弧　arc -种气体放电现象，电流通过某些绝缘介质（例如空气）所产生的瞬间火花。
3. 2
电气连通bonding 借助导体将两个或多个导电物体连接在一起的工艺。电气连通的导体电势相等，但不一定与大地
电势相等。 SY/T 6319—2016
3.13
缓冲时间常数 relaxation time constant 带电体上的电荷（或电位）消散（或下降）至其初始值的1/e（大约37%）时所需要的时间。通
常情况下，对于烃类液体，缓冲时间常数可近似表示为：
18
t :
g
式中: -缓冲时间，单位为秒（s);
一液体电导率，单位为皮西门子每米（pS/m）。
3.14
电荷释放时间 I residence time 物体在接地传导系统中从电荷产生的这点传递到另外一点的时间，例如，从泵的出口，线过滤器
的出口或者微过滤器的出口到公路槽车、油罐车或船只的人口的时间。系统配置和运行参数决定电荷释放时间。 3.15
火花spark 跨越互不接触的两点之间间隙的脉冲放电。
3.16
喷溅装载splash filling 允许液体以自由落体或以很高的速度撞击容器壁、容器底或者装载液面。
3.17
喷雾变流装置spray deflector 容器入口上面的平板，可以阻止向上的溅射，并减少电荷油雾的产生。
3.18
换装 switch.loading 当某种低蒸气压产品被装进一个容器，而该容器在以前使用中残留的可燃性蒸气高于或位于其燃
烧下限时，就存在引燃条件。这种装载一般称为换装。 3.19
静置时间 waiting period 完成产品输送至储存罐或运输容器（如储油罐、油罐车、油槽车）内以后到进行采样或计量操作
前总共花费的时间。 3. 20
杂散电流　stray currents 因外界条件影响而产生的不按照规定途径移动的电流。
4静电 4.1概述
静电荷引燃的四个条件： a） 有静电电荷的产生。 b）有足以产生引燃性放电的静电电荷的积聚。 c）有合适的火花间隙。 d）在火花间隙中存在可燃性液体的蒸气一空气混合物。
3 SY/T 6319—2016
4.1.1静电起电
石油工业中静电荷产生的途径有：摩擦、剥离、流动、喷射、吸附、沉降、溅泼、感应、破裂
碰撞、滴下、极化起电等。 4.1.2静电积聚
当静电产生速度大于消散速度时就出现静电电荷的积聚。影响液体中电荷消散的因素有： a）物料的电导率。 b）容器的电导率。 c）容器接地电阻。 在接地容器中，液体电荷消散能力取决于该液体的电导率。电导率越大，电荷消散越快。通常，
液体的电导率大于50pS/m，电荷的消散和产生速度相同，静电电荷不会积聚。表E.1列出了几种在接地容器中典型物料的电导率。
物料电导率大于2pS/m，其电荷放电与放电时间常数呈指数曲线衰减。电导率小于2pS/m，则呈双曲线衰减，参见 E.5。
无论液体的电导率大小如何，使用低电导率材质的容器（例如塑料桶）或导电容器接地不良时，都会产生电荷积聚，见4.2.2。 4.1.3静电放电
当带电体周围的场强超过周围介质的绝缘击穿场强时，因介质产生电离而使带电体上的部分或全部电荷消失。石油工业中最常见的两种静电放电形式是：火花放电和刷形放电。 4.1.3.1火花放电
由于分隔两电极间的空气或其他电介质材料突然被击穿，使电流急剧上升，电压急剧下降，引起带有瞬间闪光、并有集中通道的短暂放电。 4.1.3.2刷形放电
发生于带电量大的绝缘体与导体之间空气介质中的一种放电。如在注人臂的出口和处于喷溅装载的液体表面之间会产生火花。通过适当的电荷释放时间、限制流速等来避免物体内部的电荷积聚，同时合理设计控制装置来避免导体伸入容器中，从而消除刷形放电。 4.1.3.3放电引燃
放电产生足够的能量引起燃烧的现象被称为放电引燃。刷形放电和火花放电都能引起烃与空气混合物的燃烧。 4.1.3.4　火花激发源
火花激发源是指接地或未接地的导体，能为火花的产生提供必要的火花隙，提高了静电引燃的可能性。带电液体表面附近的导体通常是火花激发源，如：
a）容器中液体表面自由漂浮的金属导体或碎片。 b）伸人油罐内但未与罐底接触的鹤管。 c）量油标尺、侧壁探测器、取样容器、测温仪器等。 d）油罐内壁突出物。 e）容器内未接地的软管接头。
