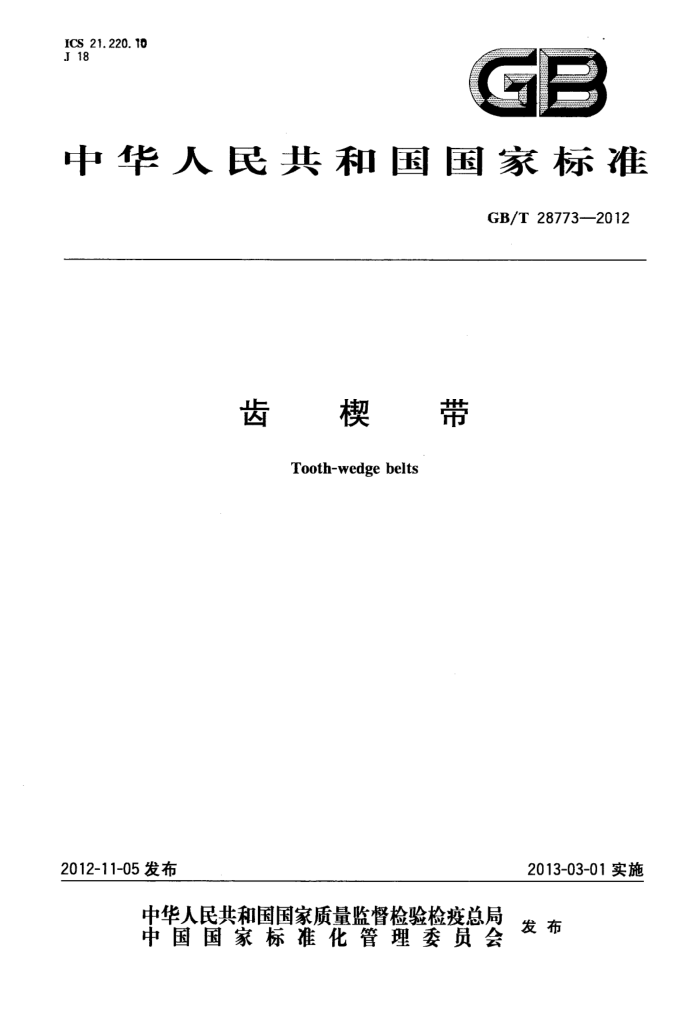

ICS 21. 220. 10 J 18
中华人民共和国国家标准
GB/T 287732012
齿楔带
Tooth-wedge belts
2012-11-05发布
2013-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 28773—2012
前 言
本标准按照GB/T 1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国带轮与带标准化技术委员会（SAC/TC428)归口。 本标准负责起草单位：浙江三星胶带有限公司、中机生产力促进中心、宁波裕江特种胶带有限公司、
宁波丰茂远东橡胶有限公司、宁波凯驰胶带有限公司。
本标准主要起草人：章金华、陈孝斌、秦书安、周鹏、愈旭明、蒋春雷、冯建斌、胡志洪、应建丽。 GB/T 28773--2012
齿 楔 带
范围
T
本标准规定了齿楔带（以下简称带）的型号、标记、尺寸及带长测量。 本标准适用于粮食机械用齿楔带传动。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T24619曲线齿同步带传动
3型号及标记
3.1型号
带的一面为曲线齿同步带，分为 H、R、S三种齿型,每种齿型又分为8mm、14mm两种节距;带的另 -面为多楔带,分为 PK、PL两种型号,结构见图1。
说明：
带齿；带楔；
N
2- 3— 一 ~抗拉层；
齿面包布。
图 1带的结构
3.2标记
带的标记由节线长、齿型、带齿节距、楔数和多楔带型号组成。 GB/T 287732012
示例:
1 760 R 8M 12 PK
多楔带型号楔数带齿节距,mm
齿型节线长，mm
4　尺寸
4.1带齿尺寸
带齿尺寸见图2、图3、图4和表1
1.
图2 H型带齿
Y=Cx2
图 3 R型带齿
S
图4S型带齿
2 GB/T 28773—2012
表1带齿尺寸
单位为毫米
带齿节距 齿高 齿根圆角 顶部半径 齿顶圆角 节线差
齿形角 齿根厚 2β
半径 r.
半径 ra
型号
1
X
C
Pb
ht
rtb 2.59 4.55
s
a
H8M 8 3.38 0.76
0.686 0.089 0.787 1.397 0.152 1.470 0.686 1.397 0.686 1.397
一
6.02 1.35 3.20 1. 00 6.00 1.75
H14M R8M R14M
14 8 14
32° 5. 5 1.228 32° 9.5 0.643
tt
S8M 8 3.05 0.80 5.20 S14M 14 5.30 1.40 9.10
0.8 1.4
5. 2 9.1
4. 2 带楔尺寸
带楔截面尺寸见图5和表2。
?
一
Y部放大：带模顶允许形状
Z部放大：带楔底允许形状
说明：
-可选用平的楔顶。 一带模底可在此范围内任意选用。
2—
图5 带楔截面
表2带楔截面尺寸
单位为毫米
型 号
名 称
I
PK 3.56 0.5 0. 25 40° 2. 4 4.5
PL 4.7 0.4 0. 4 40° 3.8
楔间距e 楔顶半径r（min) 楔底半径rt(max) 楔角α 楔高hr 带背厚 h。（近似值）带厚h
L
7
h- ht +-ho
3 GB/T 28773—2012
4.3带长
带长以同步带一面的节线长表示，其带长及极限偏差见表3。
表 3带长度
单位为毫米
齿 数
节线长 Lp 560~720 728-~966 968-~1 200 1 204-1 440 1 442~1 760 1 764--2 000 2 002-2 100 2 104~~2 450 2 456-~2 600 2 604~2 800 2 808-3 150 3 152~3 500 3 504~3 600 3 608--3 850 3 856~4 400 4 4084 578 4 584--4 956 4 960~~5 320 5 328--5 740 5 744~~6 160 6 168--6 860
极限偏差 ±0.61 ±0.66 ±0.76 ±0.81 ±0.86 ±0.91 ±0.97 ±1.02 ±1.07 ±1.12 +1.17 ±1.22 ±1.28 ±1.32 ±1.42 1.46 1.52 1.58 ±1.70 ±1.82 ±2.00
8M 70~~90 91～120 121~~150 151~180 181~220 221~~250 251~262 263-306 307~325 326 ~~350 351~～393 394~437 438~450 451-481 482~550 551572 573~~619 620~665 666~~717 718~~770 771~~857
14M 40~51 52~69 70-~85 86~102 103~125 126-142 143~150 151~175 176185 186~200 201~225 226~~250 251~~257 258~275 276314 315~327 328~354 355~~380 381~410 411~440 441~490
111
t
4.4带长测量 4.4.1 测量装置
测量装置见图6，由两个相同直径的带轮、测量力施加装置和中心距测量装置组成。两带轮均可自由转动，其中一个带轮的轴支架固定，另一个带轮的轴支架可沿两带轮中心连线移动。带轮型号应与测量带型号相同，其轮齿与带齿间隙见图7、图8和图9，测量用带轮参数见表4，具体尺寸要求应符合 GB/T24619的规定，测量力见表5。
4 GB/T 28773--2012
TTTTTT
说明： F
-测量力；一中心距。
图6测量装置简图
说明： 1- 带；
带轮。
2-
图7H型轮齿与带齿间隙
Cm!
Zu.
说明：
一带； 2— 一带轮。
1-
一
图 8R型轮齿与带齿间隙
5 GB/T 28773--2012
Cm
说明： 1—带; 21 带轮。
图9S型轮齿与带齿间隙
表4测量带轮参数
单位为毫米
最小带齿与轮齿间隙 Cm1 Cm2 Cm 0.34 0.11 0.30 0.15
齿数 节圆周长
外径 do
型号
径向圆跳动 端面圆跳动
Cp
Z
H8M R8M S8M H14M R14M S14M
1
272
34
85.209±0.013
0.013
0.025
1
0.20
一
111
0.64 0.20 0.60 0.20
40
560
0.013
0.051
175. 460±0.025
0.36
表5带的测量力
型 号
S8M
S14M
H8M.R8M
H14M,R14M PK
楔数
PL
PL 测量 力 /N 1 620
PK
PK
PK
PL
PL
8 9 10 11 12 1 110 13 1 210 14 1 310 15 1 420 16 1 520 6
710 810 910 1 010
970 1100 1 230 1 370 1 500 1 630 1 770 1 900 2 030
780 960 1140 1 320 1 500 1 680 1 860 2 040 2 230
1 640 1 880 2 120 2 360 2 610 2 860 3 110 3 360 3 620
2 250 2 580 2 910 3 240 3 580 3 920 4 270 4 620 4 970
1 180 1350 1 530 1 700 1 880
1 240 1 480 1720 1 960 2 200 2 440 2 670 2 910 3 150
1 860 2 090 2 330 2 580
11111
2 060 1 2 820 2 240
3 070 3 320 3 580
2 420 2 610
