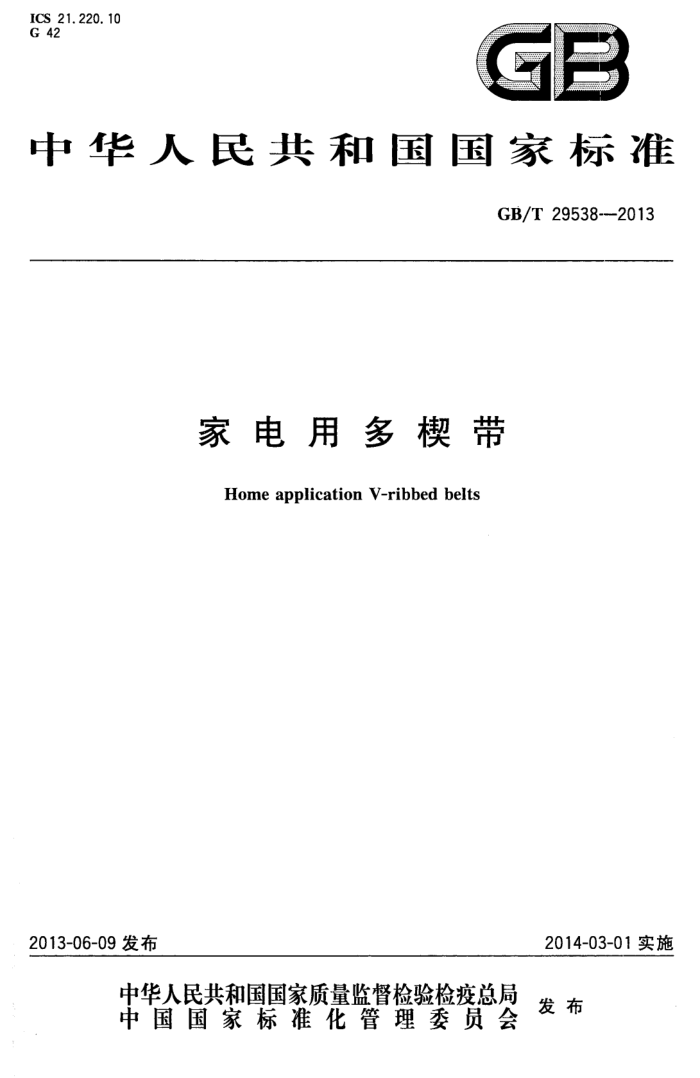

ICS 21.220. 10 G 42
GB
中华人民共和国国家标准
GB/T29538---2013
家电用多楔带
Home application V-ribbed belts
2013-06-09发布
2014-03-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T29538—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标推化技术委员会（SAC/TC428)归口。 本标准起草单位：泰州市云马带业有限公司、嘉兴市嘉丽特种胶带有限公司、浙江三星胶带有限公
司、浙江三维橡胶制品有限公司、中机生产力促进中心、宁波凯驰胶带有限公司、无锡市贝尔特胶带有限公司、宁波裕江特种胶带有限公司、无锡市志超同步带模具厂、河北佰特橡胶有限公司。
本标准主要起草人：杨国建、许凤林、章金华、陈孝斌、张国方、秦书安、周鹏、胡志洪、应建丽、 吴贻珍、俞旭明、冯家英、高凤仙。
1 GB/T29538—2013
家电用多楔带
1范围
本标准规定了PH、PJ型非弹性多楔带和EPH、EPJ型弹性多楔带的型号、标记及材料、尺寸、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于洗衣机、干衣机等家用电器传递动力用多楔带（以下简称带）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10715一2002带传动多楔带、联组V带及包括宽V带、六角带在内的单根V带抗静电带的导电性：要求和试验方法
GB/T16588一2009带传动工业用多楔带与带轮PH、PJ、PK、PL和PM型：尺寸 SJ/T11363--2006电子信息产品中有毒有害物质的限量要求 SJ/T11365--2006电子信息产品中有毒有害物质的检测方法
3型号、标记及材料
3.1型号
家电用多楔带分为非弹性带和弹性带两种类型，分别有PH、PJ和EPH、EPJ两种型号，楔数大于或等于2。其结构见图1。
-
0000#
AA
说明： 1-—顶面层； 2-抗拉层；
一粘合层；一楔胶。
3
4
图1带的结构 GB/T29538—2013
3.2标记
带的标记由楔数、型号和有效长度组成。 示例：
PI1270
5EPI1270
O
有效长度，mm 型号楔数
有效长度，mm 型号楔数
3.3材料
顶面层、粘合层和楔胶分别用相应的配方，应有均匀的组成。抗拉层采用合成纤维制成的线绳。顶面层分为顶布结构与橡胶结构。
4尺寸
4.1截面尺寸
带的截面尺寸见图2和表1。
一N
W部放大：带楔顶允许形状
X部放大：带楔底允许形状
说明：
一可选用平的楔顶； 2一带模底可在此范围内任意选用。
图2带的横截面
2 GB/T29538—2013
表 1 带的截面尺寸
名称
代 号 α e 6 h hr
PH、EPH 40±2 1.60±0.02 1.60Xn±0.3
PJ、EPJ 40±2 2.34±0.03 2.34Xn±0.3
模角/（°）模间距/mm 公称宽度/mm
2. 8 2. 5 1. 0 0. 15 0. 3
3. 6 3. 4 1. 6 0. 20 0. 4
非平端平端
带高/mm
模高/mm 模底半径（最大值）/mm 模项半径（最小值）/mm
rb
注：n为楔数。
4.2有效长度的极限偏差 4.2.1 非弹性带有效长度的极限偏差
带长度以有效长度表示，其极限偏差见表2。
表2有效长度的极限偏差
单位为毫米
极限偏差 ±4. 0 ±5. 0 ±7. 0 ±9.0 ±11.0
有效长度L。 ≤1 000 1000 >2 000
4.2.2弹性带有效长度及其极限偏差
弹性带有效长度及其极限偏差由供需双方协商确定。
5 技术要求
5.1外观质量
带的外观应无扭曲、变形、疵点、异物、破损等影响使用的缺陷。 5.2拉伸性能
非弹性带的拉伸性能按6.3.1方法试验，其相关要求应符合表3规定。弹性带的拉伸性能按6.3.2 方法试验，其相关要求应符合表3规定。
3 GB/T29538-—2013
表3拉伸性能
型号 PH PJ EPH EPJ
拉断伸长率/% 参考力伸长率/% 参考力/kN
类型非弹性带
拉伸强度/kN ≥0.25Xn ≥0.40Xn ≥0.23Xn ≥0.33Xn
<3 <3
0.126Xn 0.210Xn
-
≥16 ≥16
-
弹性带注：n为楔数。
-
5.3 3耐高低温性能
带的耐高低温性能按6.4方法试验，试验后试样表面上不得出现裂纹。
5.4 抗静电性能
带的抗静电性能要求应符合GB/T10715一2002中表2规定。 5.5有毒有害物质的限量要求
带的有毒有害物质的限量应符合SJ/T11363-2006规定。 5.6安装频率
弹性带的频率按6.7方法测定，频率值由供需双方协商确定。
6试验方法
6.15 外观检验
通过手感、目测，结果应符合5.1要求。 6.2尺寸测量 6.2.1 公称宽度
用游标卡尺测量，结果应符合表1规定。 6.2.2楔角和楔间距
在带的任位置处，垂直于带的长度方向，切取不小于1mm厚的带体试样放在测量仪器上，至少切取3个试样。测量每个楔角和间距，取其平均值即为带的楔角和楔间距，结果应符合表1规定。 6.2.3有效长度测量 6.2.3.1非弹性带有效长度测量 6.2.3.1.1测量装置
测量装置见图3，由两个相同直径的带轮、测量力施加装置和中心距测量装置组成。两带轮均可自由转动，其中一个带轮的轴支架固定，另一个带轮的轴支架可沿两带轮中心连线移动。测量用带轮参数和测量力见表4，带轮轮槽尺寸见图4、图5和表5。 4 GB/T29538—2013
FTTTTTM
说明：
一测量力；一中心距。
F.
-
图3测量装置简图
表4测量带轮参数和测量力
A)
项 目
PH
带轮有效圆周长（位于有效直径处)C。/mm 检验用圆球或圆柱外缘处带轮直径K/mm 每楔测量力F/N
100 31.94±0.1395.60±0.1332.06±0.13 95.72±0.13
300
100
300
30
50
量
1
说明：
-轮槽槽顶轮廓线可位于该区域的任何部位，该轮廊线的两端应有一个与轮槽侧面相切的圆角（最小30）一轮槽槽底轮廓线可位于弧线以下。
注：N见图5。
图4轮槽横截面 GB/T29538—2013
说明： d. 一有效直径： d。——外径; K- 一圆球(或圆柱)外缘处带轮直径； ds检验用圆球或圆柱直径。
图5带轮直径
表5轮槽尺寸
项 目
PHEPH 1.60±0.03 40°±0.5°
PJ、EPJ 2.34±0.03 40°±0.5°
槽间距e+b/mm 带轮槽角Φ/(）过渡半径r.（最小值）/mm 槽底半径r（最大值）/mm 检验用圆球或圆柱直径ds/mm 2X公称值）/mm 2Nd(最大值）/mm f(最小值)/mm
0. 15 0. 3 1.0±0.01 0.11 0. 69 1. 3
0. 20 0. 4
1.5±0.01 0. 23
0. 31 1. 8
"表中所列e值极限偏差仅用于两邻槽中心线的间距。 b槽间距的累积偏差不得超过士0.3mm。 c槽的中心线应对带轮轴线呈（90士0.5)°。 dN值与带轮有效直径无关，它是指外径到测量用圆球(或圆柱)外缘之间的径向距离。
6.2.3.1.2 测量程序
将带安装在测量装置的两带轮上，施加规定的测量力，将带至少转动两圈以上，使带与轮槽楔合良好并使测量力均匀分配在带的两边。再使带至少转动一圈，测出两带轮之间的最大最小中心距。并按式(1)计算带的有效长度L。，结果应符合表2规定。
Lamax+amin+Ce
·(1)
式中： amax" 带轮中心距的最大测量值，单位为毫米（mm）； amin 带轮中心距的最小测量值，单位为毫米（mm）； C. 测量带轮的有效圆周长，单位为毫米（mm）。
6
