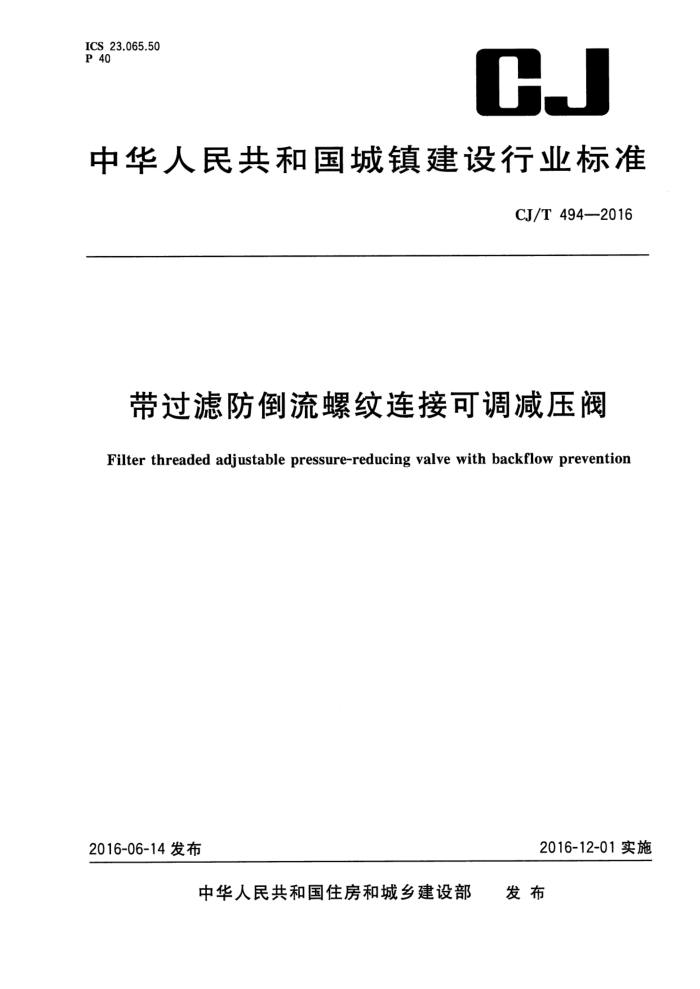

ICS 23.065.50 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T 494—2016
带过滤防倒流螺纹连接可调减压阀
Filter threaded adjustable pressure-reducing valve with backflow prevention
2016-12-01实施
2016-06-14发布
中华人民共和国住房和城乡建设部 发布 CJ/T494—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
产品型号和标记结构型式
4
5
6 材料及主要部件 7 要求
试验方法 9 检验规则 10 标志和产品说明书 11 包装、运输和贮存附录A（资料性附录） 结构型式示意图
8
10 CJ/T 494—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：广东永泉阀门科技有限公司、北京市永泉腾达阀门科技有限公司、中国科学技术
协会新技术开发中心、天津永泉阀门科技有限公司、福建蓝海市政园林建筑有限公司。
本标准主要起草人：吴柏敏、陈键明、潘庆祥、赵秋凤、陈军、黎彪、梁建林、许建丽、鲁金友、王世文。 CJ/T494—2016
带过滤防倒流螺纹连接可调减压阀
1范围
本标准规定了带过滤防倒流螺纹连接可调减压阀的产品型号和标记、结构型式、材料及主要部件、 要求、试验方法、检验规则、标志和产品说明书、包装、运输和贮存
本标准适用于公称压力不大于PN25，公称尺寸DN15～DN80，温度不高于80℃清水的带过滤防倒流螺纹连接可调减压阀。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1047管道元件DN(公称尺寸）的定义和选用 GB/T1048 3管道元件PN(公称压力）的定义和选用 GB/T1220不锈钢棒 GB/T1239.2—2009 9冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧 GB/T4238 3耐热钢钢板和钢带 GB/T5231 加工铜及铜合金牌号和化学成分 GB/T7306.1 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T7306.2 55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T 7307 55°非密封管螺纹 GB/T8464一2008铁制和铜制螺纹连接阀门 GB/T 9969 9工业产品使用说明书总则 GB/T12225 通用阀门铜合金铸件技术条件 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 18983 油淬火回火弹簧钢丝 GB/T20078 铜和铜合金锻件 GB/T 24588 不锈弹簧钢丝 GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 JB/T308 阀门型号编制方法 JB/T7928 工业阀门供货要求
3术语和定义
下列术语和定义适用于本文件。
3.1
带过滤防倒流螺纹连接可调减压阀（以下简称减压阀） filter threaded adjustable pressure-reducing valve with backflow prevention 以螺纹连接的减压阀为主体，带有过滤及防倒流元件或同时设有真空破坏器的多功能可调减压阀。
1 CJ/T494—2016
3.2
最低进口工作压力minimalupstreamworkingpressure 一定流量下，为保持减压阀出口端压力达到设定压力需要的最低进口压力。
3.3
始动流量startingflow 减压阀正常工作时，出口流量由零开始递增至出口压力不再有明显下降时的流量。
3.4
静压升staticpressurerise 减压阀正常工作时，出口流量由始动流量缓慢关闭为零时出口压力的增加值。
4产品型号和标记
4.1型号编制
型号编制参照JB/T308的要求，由字母和数字组成，表示方法如下： DOOOO-OC
阀体材料代号（T-铜或铜合金，P-铬镍系不锈钢）公称压力代号阀座密封面材料代号（X-橡胶）减压阀结构形式代号（2-弹簧薄膜式）连接形式代号（1-内螺纹连接，2-外螺纹连接，3-进口端为内螺纹连接、出口端为外螺纹连接）真空破坏器代号（D-大气型，K-压力型，不带真空破坏器-不填写）带过滤防倒流可调减压阀代号（YGF）
4.2标记示例
阀体材料为铜，公称压力为1.6MPa，密封材料为橡胶，内螺纹连接，弹簧薄膜式，设有压力型真空
破坏器的带过滤防倒流螺纹连接可调减压阀，型号表示为：YGFK12X一16T。
5结构型式
5.1 减压阀结构型式参见附录A，也可采用符合本标准性能要求的其他结构型式。 5.2应设有手轮或调节螺钉/螺母，用于调定出口压力的装置，并具备防止松动的功能。 5.3用于调定出口压力手轮或调节螺钉/螺母应为顺时针开启方式的装置。 5.4过滤器应设有清洗盖，便于清洗过滤器，网孔的最小过流总面积不应小于阀门公称尺寸的1.5倍。 5.5真空破坏器进气孔通径应不小于4mm。
6材料及主要部件
6.1壳体及止回阀阀座材料宜为铸造铜合金、锻造铜合金或铸造不锈钢，并应符合GB/T12225、 GB/T20078或GB/T12230的规定。 6.2调节弹簧设计制造不宜低于GB/T1239.2一2009中二级精度的规定，材料宜为弹簧钢或不锈钢：并应符合GB/T18983、GB/T24588的规定。
2
