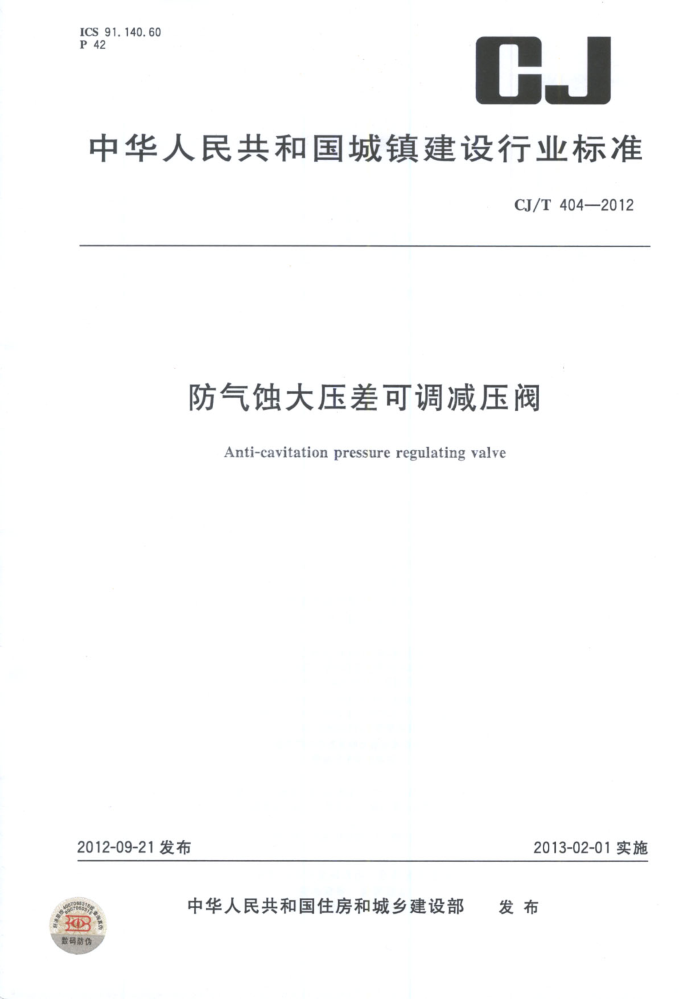

CJ/T 404-2012 防气蚀大压差可调减压阀 ICS 91.140.60 P 42
CJ
中华人民共和国城镇建设行业标准
CJ/T404—2012
防气蚀大压差可调减压阀
Anti-cavitation pressure regulating valve
2013-02-01实施
2012-09-21发布
发布
中华人民共和国住房和城乡建设部
B 数码防伪 中华人民共和国城镇建设
行业标准防气蚀大压差可调减压阀
CJ/T404—2012
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室:(010)64275323 发行中心:(010)51780235
读者服务部:(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75字数17千字 2013年5月第一版2 2013年5月第一次印刷
书号:155066·2-25000定价16.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话:(010)68510107 CJ/T404—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准起草单位:广东永泉阀门科技有限公司、广东铸德实业有限公司、北京市永泉腾达阀门科技
有限公司。
本标准主要起草人:陈键明、黎彪、陈炎明、吴柏敏、梁建林、李茜明、潘庆祥、黄明亮、胡志明、 柴秀娟。
T CJ/T404—2012
防气蚀大压差可调减压阀
1范围
本标准规定了防气蚀大压差可调减压阀的术语和定义、结构型式、产品型号、零件材料及结构、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于公称尺寸为DN50~DN1200,公称压力为PN10~PN50,介质温度小于或等于60℃,给水用防气蚀大压差可调减压阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T1047 管道元件DN(公称尺寸)的定义和选用 GB/T1048 管道元件PN(公称压力)的定义和选用 GB/T1220 不锈钢棒 GB/T1239.2一2009冷卷圆柱螺旋弹簧技术条件第2部分:压缩弹簧 GB/T1527 铜及铜合金拉制管 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T3098.6 紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3098.15 紧固件机械性能不锈钢螺母 GB/T4956 磁性基体上非磁性覆盖层覆盖层厚度测量 磁性法 GB/T 6739 20061 色漆和清漆 铅笔法测定漆膜硬度 GB/T 7307 55°非密封管螺纹 GB/T 7993 用在腐蚀条件下的塘玻璃设备的高电压试验方法 GB/T 8464 铁制和铜制螺纹连接阀门 GB/T8923— 1988 涂装前钢材表面锈蚀等级和除锈等级 GB/T9286- —1998 色漆和清漆漆膜的划格试验 GB/T10612 工业用筛板 板厚<3mm的圆孔和方孔筛板 GB/T12220 通用阀门 标志 GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T12244 减压阀 一般要求 GB/T12245 减压阀 性能试验方法 GB/T13927 工业阀门压力试验 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6 整体铸铁法兰 GB/T17241.7 铸铁管法兰技术条件 GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈 材料规范 JB/T7747 针型截止阀
1 CJ/T404—2012
JB/T7928 通用阀门 供货要求 YB/T11弹簧用不锈钢丝
3术语和定义
下列术语和定义适用于本文件。
3. 1
防气蚀大压差可调减压阀 anti-cavitationpressureregulatingvalve 具有防止阀座发生气蚀的功能、减压比大于或等于3:1的先导式可调减压阀。 结构型式
4
防气蚀大压差可调减压阀(以下简称减压阀的结构型式如图1、图2所示。
11 12
13
14
介质流向
我尚
=
说明:
一阀体;过滤网;减压孔板;球阀;过滤器:针形调节阀;活塞缸;一先导阀;
活塞密封圈:活塞;
2
10 11 弹簧; 12 阀瓣密封圈: 13 球阀; 14- 阀座; 15- 防气蚀罩; 16- 阀盖。
3
5 6
7
8-
图1 防气蚀大压差可调减压阀(带过滤)的结构型式
2 CJ/T404—2012
13 14
fo
15
质流向
介质流
说明:
一活塞随一活塞一球阀;
一阀体;一减压孔板一球阀;一过滤器;一针形调节阀
1
2- 3-
-
11
12阀杆: 13 一弹簧 14- 一阀瓣; 15- - 阀瓣密封圈; 16- 一阀座; 17- 一防气蚀罩
-
5-
一活塞密封圈;一活塞缸盖一先导阀;
7
R
图2 防气蚀大压差可调减压阀的结构型式
5产品型号
5.1 型号编制
类型代号为DY,型号表示方法如下:
3 CJ/T404—2012
阀体材料代号:Q—球墨铸铁压力代号:公称压力数值密封面材料代号:X-—橡胶结构型式代号:3 活塞式连接形式代号:4- 法兰连接类型代号:DY- 防气蚀大压差可调减压阀
-
DYL- 防气蚀大压差可调减压阀(带过滤)
5.2型号示例
法兰连接、结构型式为活塞式、密封面材料为橡胶、公称压力为PN25、阀体材料为球墨铸铁的防气蚀大压差可调减压阀(带过滤)表示为:DY,43X-25Q。
零件材料及结构
6
6.1 零件材料 6.1.1 减压阀的主要零件材料宜符合表1的规定。
表1 主要零件材料
材料牌号、代号
零件名称
名称球墨铸铁奥氏体不锈钢奥氏体不锈钢铸造铜合金
标准 GB/T12227 GB/T12230 YB/T 11 GB/T12225 GB/T 21873 GB/T1220 GB/T10612 GB/T3098.6、 GB/T 3098.15
阀体、阀盖、活塞缸盖减压孔板、阀座、防气蚀罩
QT450-10,QT500-7
06Cr19Ni10 12Cr18Ni9 ZCuAl9Mn2 EPDM、NBR,CR 20Cr13、30Cr13 06Cr19Ni10
弹簧
活塞、活塞缸、先导阀阀体
密封圈阀杆过滤网紧固件
橡胶马氏体不锈钢奥氏体不锈钢奥氏体不锈钢
06Cr19Ni10
6.1.2控制管路上的针形调节阀应符合JB/T7747的规定,球阀应符合GB/T8464的规定,铜管应符合GB/T1527的规定。 6.1.3当减压阀有生活饮用水卫生要求时,选用的涂装材料应符合GB/T17219的规定。 6.2零件结构 6.2.1减压阀应设有减压孔板,减压孔板应有足够的强度和刚度,减压孔板的开孔总面积不应小于与减压阀公称尺寸相同的管道截面积的30%,且单孔的直径不应小于20mm。 6.2.2 减压阀的先导阀上应设有压力调整机构,能用手轮或调节螺钉对压力进行调整,且应有防松动 CJ/T404—2012
装置。 6.2.3减压阀应设有防止阀座被气蚀的防气蚀罩,防气蚀罩应有足够的强度和刚度,开孔过流总面积不应小于与减压阀公称尺寸相同的管道截面积。 6.2.4减压阀应设有过滤网,过滤网应采用板厚小于3mm的圆孔或方孔筛板制成,其尺寸和技术要求应符合GB/T10612的规定。过滤网应有足够的强度和刚度,网孔直径不应大于3mm,网孔总面积应大于与减压阀公称尺寸相同的管道截面积的1.5倍。 6.2.5减压阀的阀座直径不应小于减压阀公称尺寸的80%。 6.2.6弹簧的设计和制造应符合GB/T1239.2一2009中的2级精度规定,弹簧的工作变形量应在全变形量的20%~80%之间。 6.2.7对用水量极不均匀的场合,减压阀宜异径并联设置,并联设置的主副减压阀的公称尺寸差异宜在两个或两个级别以上。
7要求
7.1公称压力
减压阀的公称压力数值PN16~PN50应符合GB/T1048的规定。 7.2外观和涂装 7.2.1所有铸件表面应清洁光滑,不应有裂纹、砂眼、疤痕、毛刺、粘附物等影响使用的缺陷。 7.2.2铸件表面应进行喷砂或抛丸处理,达到GB/T8923—1988中规定的Sa2 方级,并应在喷砂处理后6h内进行涂装。涂装应采用环氧树脂粉末静电喷涂,涂层固化后不应溶解于水和影响水质。内腔接触水的部位涂层厚度不应小于250μm,外表面非接触水的部位涂层厚度不应小于150μm。 7.2.3涂装后表面应均匀、光滑,无杂物嵌人、无挂流、气泡、漏喷等缺陷。涂层附着力应达到 GB/T9286—1998规定的划格法1mm不脱落,硬度应达到GB/T6739—2006规定的铅笔硬度2H,并应有耐2kV电压的绝缘性能。 7.3尺寸 7.3.1 减压阀的公称尺寸数值DN50~DN1200应符合GB/T1047的规定。 7.3.2带过滤的减压阀结构长度应符合表2的规定,不带过滤的减压阀结构长度应符合表3的规定,结构长度公差应符合GB/T1804一2000中的m级规定。
表2# 带过滤的减压阀结构长度
单位为毫米
50 300
65 340 表3不带过滤的减压阀结构长度
公称尺寸(DN)结构长度(L)
80 380
100 430
250 775
125 500
150 550
200 650
单位为毫米
公称尺寸(DN) 结构长度(L) 公称尺寸(DN) 结构长度(L)
50 230 290 310 350 400 480 600 730 850 980 400 450 500 600 700 800 900 1 000 1200 1100 1200 1 250 1450 1650 1 850 2050 2 250 2 450
65
80
100 125 150 200 250 300 350
5
