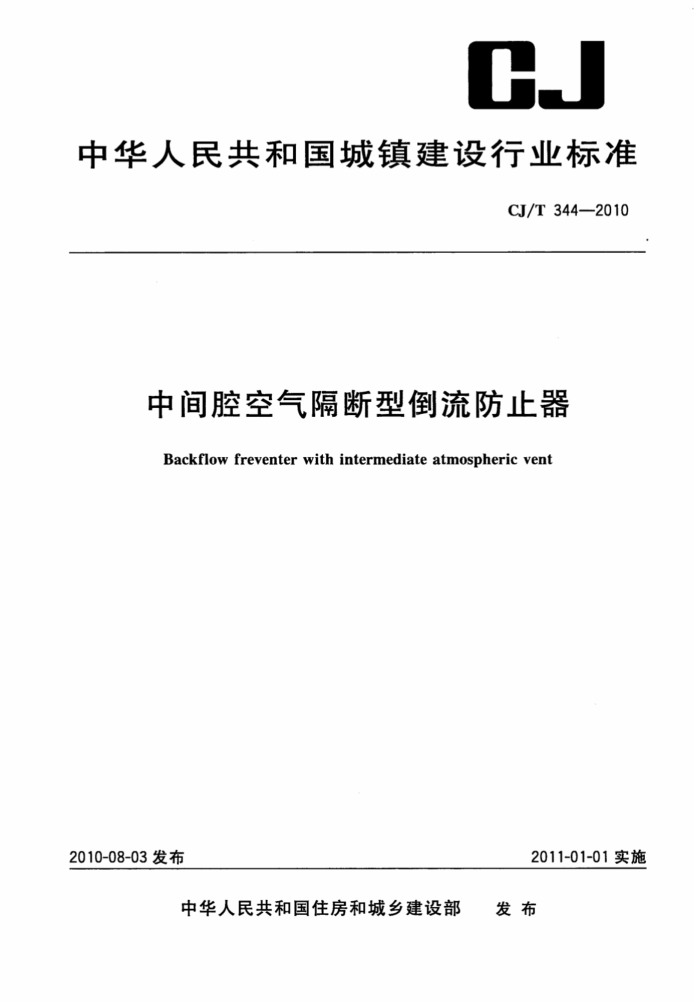

CJ
中华人民共和国城镇建设行业标准
CJ/T344—2010
中间腔空气隔断型倒流防止器
Backflow freventer with intermediate atmospheric vent
2011-01-01实施
2010-08-03发布
发布
中华人民共和国住房和城乡建设部 CJ/T 344—2010
前 言
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：株洲南方阀门股份有限公司。 本标准参加起草单位：长沙水业投资管理公司。 本标准主要起草人：黄靖、柏光明、罗建群、李群、田伟钢、殷建国、张祖华、唐爱华、唐剑锋、黄勇。
I
建筑321---标准查询下载网 www. jz321. net CJ/T344—2010
中间腔空气隔断型倒流防止器
1范围
本标准规定了中间腔空气隔断型倒流防止器的结构型式及参数、要求、性能要求、试验方法、检验规
则、标志、包装和贮运。
本标准适用于公称压力为PN1.0MPa～1.6MPa，公称尺寸为DN15mm～DN300mm的中间腔空气隔断型倒流防止器。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1047 管道元件的公称通径 GB/T1048 管道元件公称压力 GB/T7307—200155°非密封管螺纹 GB/T8464 4水暖用内螺纹连接阀门 GB/T9113.1 平面突面整体钢制管法兰 GB/T 9124 钢制管法兰 技术条件 GB/T12220 通用阀门标志 GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12226 通用阀门 灰铸铁件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T 12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 奥氏体钢铸件技术条件 GB/T13927 工业阀门 压力试验 GB/T13932 通用阀门 铁制旋启式止回阀 GB/T15117 铜合金压铸件 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6 整体铸铁管法兰 GB/T 17241.7 整体铸铁管法兰 技术条件 JB/T 308 阀门型号编制方法 JB/T5300 通用阀门材料 JB/T7748 阀门清洁度和测定方法 JB/T 7927 阀门铸钢件外观质量要求 JB/T7928 通用阀门供货要求 JB/T8937 对夹式止回阀
3术语和定义
下列术语和定义适用于本标准。
1 CJ/T344—2010 3.1
中间腔空气隔断型倒流防止器backflowfreventerwithintermediateatmosphericvent 是一种管道中的压力水只能单向流动的能防止回流污染的水力控制装置，它由两级止回阀、中间腔
和排水阀等零部件组成。
结构型式、型号及参数
4
4.1结构型式
中间腔空气隔断型倒流防止器的典型结构型式分别见图1、图2、图3。
弹簧Ⅱ； 8伸缩管；
1- 一阀体；
一阀板； -弹簧I；阀杆；图1 缠绕型弹簧结构
7-
4-
一阀座； 3- 一阀盖；
2-
5
一泄水阀。
9-
t
1
圣
圣
又
4-- 阀座； 5 碟形弹簧； 6 一泄水阀。
阀体；阀板组件；一阀盖；
1
2- 3
图2 ：碟型弹簧结构
2
建筑321---标准查询下载网 www. jz321. net CJ/T344—2010
阀体；一阀盖；
A
阀板组件；一泄水阀板组件；
1 2- 3-
5 6
一泄水阀阀座。
膜片；
图3螺纹连接型结构
4.2型号
中间腔空气隔断型倒流防止器的型号编制按JB308的规定，由下列单元组成：
ZFQ X
公称压力值（MPa）的10倍阀座橡胶软密封缠绕弹簧1、蝶型弹簧2 连接方式：法兰4；内螺纹1；外螺纹2 液动中间腔空气隔断型倒流防止器公称通径
示例：公称尺寸DN200、公称压力1.6MPa，法兰式连接，缠绕弹簧结构式，主阀板密封面材料为橡胶的中间腔空气隔断
型流防止器，标记为200ZFQ741X-16 4.3参数 4.3.1中间腔空气隔断型倒流防止器的公称尺寸应符合GB/T1047的规定。 4.3.2中间腔空气隔断型倒流防止器的公称压力应符合GB/T1048的规定。 5要求 5.1压力-温度等级
中间腔空气隔断型倒流防止器的压力-温度等级由壳体、内件及控制管系统材料的压力-温度等级确定。中间腔空气隔断型倒流防止器在某一温度下的最大允许工作压力取壳体、内件及控制管系统材料在该温度下最大允许工作压力值中的最小值。 5.1.1铁制壳体的压力-温度等级应符合GB/T17241.7的规定。 5.1.2钢制壳体的压力-温度等级应符合GB/T9124的规定。 5.2阀体 5.2.1阀体法兰
法兰应与阀体整体铸成。铁制法兰的型式和尺寸应符合GB/T17241.6的规定，技术条件应符合
3
