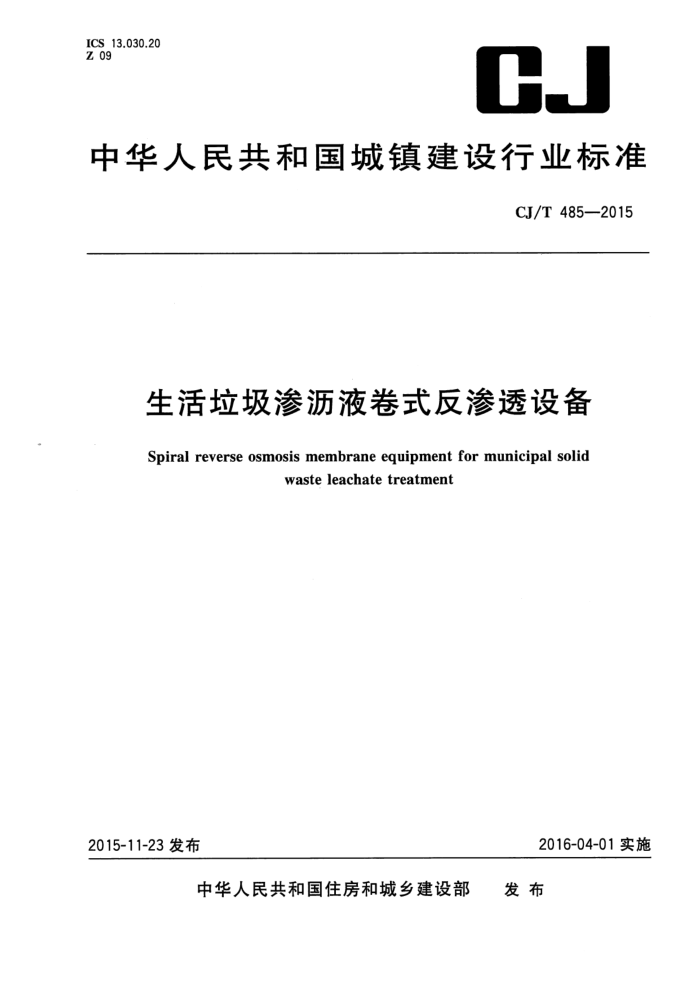

ICS 13.030.20 Z 09
CJ
中华人民共和国城镇建设行业标准
CJ/T 485—2015
生活垃圾渗沥液卷式反渗透设备
Spiral reverse osmosis membrane equipment for municipal solid
wasteleachatetreatment
2016-04-01实施
2015-11-23发布
中华人民共和国住房和城乡建设部 发布 CJ/T485—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
型号与标记 5 材料
4
使用条件 7 要求试验方法
6
8 9 检验规则 10 标志、包装、运输和贮存· 附录A（规范性附录） 故障分类附录B（资料性附录) 可靠性试验记录
10 CJ/T 485—2015
前 言
本标准按照GB/T1.1--2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部市容环境卫生标准化技术委员会归口。 本标准起草单位：上海市环境工程设计科学研究院有限公司、江苏维尔利环保科技股份有限公司。 本标准主要起草人：赵爱华、王声东、吴晓晖、蒲燕新、朱卫兵、刘婷婷。
- CJ/T485—2015
生活垃圾渗沥液卷式反渗透设备
1范围
本标准规定了生活垃圾渗沥液卷式反渗透设备（以下简称设备）的术语和定义、型号与标记、材料、 使用条件、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于处理生活垃圾渗沥液的卷式反渗透设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.4压力容器第4部分：制造、检验和验收 GB/T191包装储运图示标志 GB/T5750.5生活饮用水标准检验方法无机非金属指标 GB7251.1低压成套开关设备和控制设备第1部分：总则 GB/T9969 工业产品使用说明书总则 GB 11914 水质化学需氧量的测定重铬酸盐法 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB 50184 工业金属管道工程施工质量验收规范 GB50205 钢结构工程施工质量验收规范 GB50235 工业金属管道工程施工规范 HG20520 玻璃钢/聚氯乙烯（FRP/PVC)复合管道设计规定 HJ/T199 水质总氮的测定气相分子吸收光谱法 JG/T5050 建筑机械与设备可靠性考核通则
3术语和定义
下列术语和定义适用于本文件。
3.1
反渗透 reverseosmosis 一种以压力差为推动力，从渗沥液中分离出渗透液的膜分离过程。 注：在过程中，在膜的原水一侧施加比溶液渗透压高的外界压力，溶液中水分子和某些组分逆着自然渗透的方向作
反向渗透，在膜的低压侧获得渗透液；其他物质不能透过而被截留在膜高压侧形成浓缩液。
3.2
渗透液 reverseosmosiswater 经设备处理后所得含盐量较低的水。
3.3
浓缩液 concentratedleachatesolution 经设备处理过程中形成的浓缩的高含盐量水。
1 CJ/T485—2015
3.4
反渗透膜reverseosmosemembrane 一种用特定的高分子材料加工制成的，能够在外加压力作用下，使水溶液中的水分子和某些组分选
择性透过，从而达到分离、净化或浓缩目的，具有选择性半通透性能的薄膜。 3.5
卷式反渗透膜元件spiralreverseosmosismembraneelement 由反渗透膜与导流层隔网组成，按一定排列粘合并卷制在有排水孔的中心管上构成的核心使用
单元。 3.6
卷式反渗透膜组件spiralreverseosmosismembraneunit 按一定技术要求将卷式反渗透膜元件与外壳等其他部件组装在一起的组合构件。 注：每个膜组件内可以放置n个膜元件，n≤6。
3.7
卷式反渗透膜设备spiralreverseosmosismembraneequipment 将卷式反渗透膜组件、管道、基架、仪表、电气元件、控制系统、辅助设备等集成后形成的设备。
3.8
袋式过滤器bagfilter 安装在反渗透膜前，由过滤精度小于或等于400目的滤袋构成的过滤装置。
3.9
去除率removal efficiency 设备对废水某一项指标去除效率的数值。
3.10
出水量wateryield 在规定的运行压力下和水温25℃的条件下，单位时间内经设备处理后所得符合出水水质要求的水
的体积。 3.11
脱盐率saltrejection efficiency 设备除盐效率的数值。
3.12
原水回收率 recoveryefficiency 设备对原水利用效率的数值，等于出水量与进水量的比值。
4型号与标记
4.1型号
0-0-0-0
日进水量，单位为立方米每天（m/d)；每支膜组件里面放置膜元件数量，单位为支；每个环路中并列膜组件数量，单位为支；产品代号（RO)。
