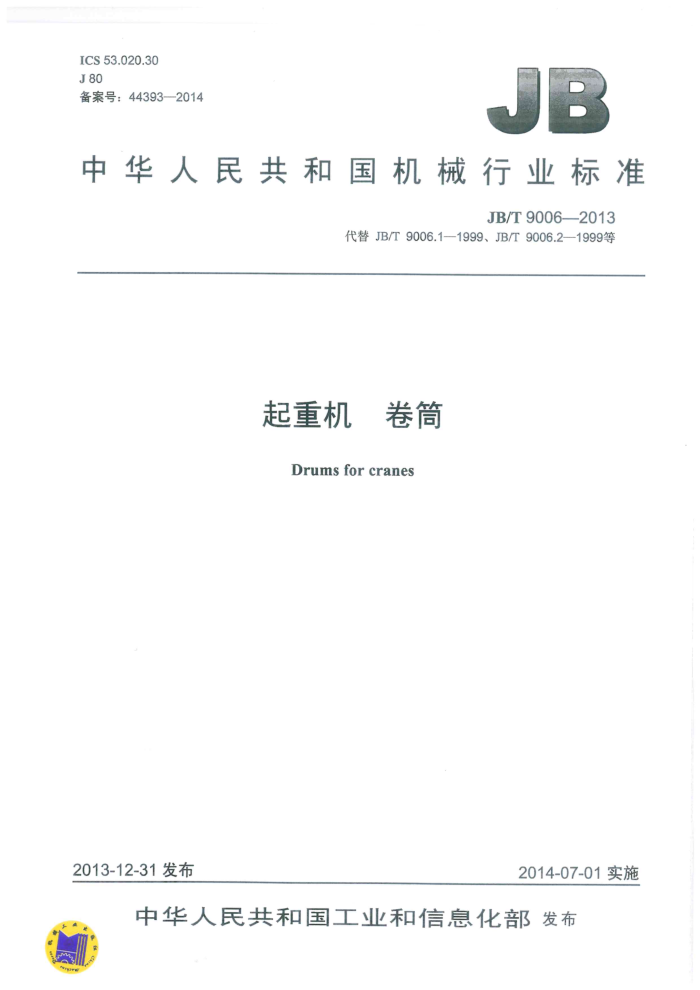

ICS53.020.30 J80 备案号：44393—2014
、
中华人民共和国机械行业标准
JB/T9006—2013
代替JB/T9006.1—1999、JB/T9006.2—1999等
起重机 卷筒 Drums forcranes
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 中 华 人民共和 国
机械行业标准起重机卷筒 JB/T9006—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2014年11月第1版第1次印刷
定价：18.00元
*
书号：15111·11574 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T9006—2013
目 次
前言 1 范围.. 2 规范性引用文件. 3型式和基本参数 3.1型式.. 3.2基本参数 4技术要求.. 4.1材料 4.2 筒体， 4.3 焊接及焊缝质量检验 4.4 消除应力处理， 4.5 外观及表面处理 4.6 几何公差 4.7 使用条件. 4.8 卷筒的修复及报废 4.9其他 5检验规则... 5.1出厂检验 5.2型式检验 6标志、包装、运输和贮存 6.1标志 6.2包装. 6.3运输， 6.4贮存. 附录A（资料性附录）铸造卷筒组装型式示例附录B（资料性附录）焊接卷筒组装型式示例，图1 铸造卷筒型式图2 焊接卷筒型式. 图3 卷筒绳槽断面图A.1 铸造卷筒简组装型式1. 图A.2 铸造卷筒组装型式2... 图 B.1 焊接卷筒组装型式1... 图B.2 焊接卷筒组装型式2.. 图B.3 焊接卷筒组装型式3 图B.4 焊接卷筒组装型式4. 图B.5 焊接卷筒组装型式5，图B.6 焊接卷筒组装型式6 表1 卷筒槽形基本尺寸.. 表2 卷筒直径（D）系列
1
10
1
10 11 11
12 12
12
I JB/T9006—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9006.1一1999《起重机铸造卷筒 直径和槽形》、JB/T9006.2一1999《起重机铸造
卷筒型式和尺寸》、JB/T9006.3一1999《起重机铸造卷筒技术条件》，与JB/T9006.1一1999、JB/T 9006.2—1999、JB/T9006.3—1999相比主要技术变化如下：
修改了标准的适用范围（见第1章）；修改了标准的规范性引用文件（见第2章）：修改了卷筒的绳槽断面尺寸（见表1)； -将“槽底半径r是根据钢丝绳公称直径d的最大允许偏差+7%确定的”改为“卷筒绳槽的槽底半径r，按（0.53～0.6）d（d为钢丝绳直径）确定”（见3.2.1)；将卷筒直径100mm~2000mm改为200mm~4000mm；（见表2）；增加了无缝钢管的内容（见3.2.2.1)；一增加了卷筒的“使用条件”“卷筒的修复及报废”和“其他”的内容（见4.7～4.9）。
本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。 本标准起草单位：大连华锐重工集团股份有限公司、北京起重运输机械设计研究院。 本标准主要起草人：安剑、赵春晖、李会勤、赵燚、吴刚、董卫刚、张毅、张玉。 本标准所代替标准的历次版本发布情况为：
JB/T9006.1—1999; JB/T9006.2—1999; JB/T9006.3—1999。
II JB/T9006—2013
起重机卷筒
1范围
本标准规定了起重机用卷简（以下简称卷筒）的型式和基本参数、技术要求、检验规则、标志、包装、运输和贮存。
本标准适用于起重机钢丝绳单层缠绕和多层缠绕的卷筒。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—1999优质碳素结构钢 GB/T700—2006碳素结构钢 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T 1031 产品几何技术规范（GPS）表面结构轮廊法表面粗糙度参数及其数值 GB/T 1184 形状和位置公差未注公差值 GB/T 1801 产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差
-
GB/T3323 金属熔化焊焊接接头射线照相 GB/T3811—2008走 起重机设计规范 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T 5975 钢丝绳用压板 GB/T8162—2008 结构用无缝钢管 GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验
GB/T9439—2010 灰铸铁件 GB/T11352—2009 一般工程用铸造碳钢件 GB/T13384 机电产品包装通用技术条件 GB/T17395 无缝钢管尺寸、外形、重量及允许偏差 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.7 重型机械通用技术条件第7部分：铸钢件补焊 JB/T5000.152007重型机械通用技术条件第15部分：锻钢件无损检测 JB/T 6061 无损检测焊缝磁粉检测 JB/T7009 卷筒用球面滚子联轴器 JB/T10559 起重机械无损检测钢焊缝超声检测
1 JB/T9006—2013
型式和基本参数
3
3.1 型式 3.1.1按制造工艺分为：
a）铸造卷筒（部分典型结构型式见图1中的a）和b），部分典型结构组装型式见附录A中的图
A.1和图A.2)； b）焊接卷筒（部分典型结构型式见图2中的a）～f)，部分典型结构组装型式见附录B中的图B.1~
图B.6)。 注：典型结构组装型式是卷筒典型结构型式的上一级部件。
3.1.2按卷筒轴的布置型式分为
a)长轴式卷筒（部分典型结构组装型式见附录A中的图A.1、图A.2和附录B中的图B.1、图B.2)； b）短轴式卷筒（部分典型结构组装型式见附录B中的图B.3～图B.6)。
a）铸造卷
过齿轮连接盘与减速器 输出轴 端 型齿轮轴伸连接）
）铸造卷筒型工
式齿轮直接连接
a）焊接卷筒型式1（通过齿轮连接盘与减速器输出轴端C型齿轮轴伸连接）
图2焊接卷筒型式
2 JB/T9006—2013
b）焊接卷筒型式2（与开式齿轮直接连接）
说明：
一法兰： 2—筒体。
-
c）焊接卷筒型式3（直接与卷筒联轴器连接）
说明：
一法兰； 2——筒体；一短轴；
1-
3-
一锥筋板；
4-
一端板。
5-
注：3、4、5组成圆锥型短轴组件或双圆板型短轴组件。
d）焊接卷筒型式4（通过中间过渡法兰与卷筒联轴器连接）
图2焊接卷筒型式（续） JB/T9006—2013
）焊接卷简型式5（直接与卷筒联轴器联接）
焊接卷筒型式6
中间过波法 与卷筒联轴器连接
图2 焊接卷筒型式 续）
3.2基本参数 3.2.1 卷筒绳槽
卷筒绳槽的槽底半径r，按（0.53~0.6）d（d为钢丝绳直径）确定。绳槽型式分为标准槽和加深槽两种，如图3所示。卷筒绳槽断面尺寸应符合表1的规定， 一般情况应采用标准槽，当钢丝绳有脱槽危险以及高速传动机构中使用的卷筒，宜采用加深槽。
P
24/
RoV
a)标准槽型
b)加深槽型
说明： Pl、P2 槽距；H,、H2- 槽高：、2 槽底半径。
图3卷筒绳槽断面
4
