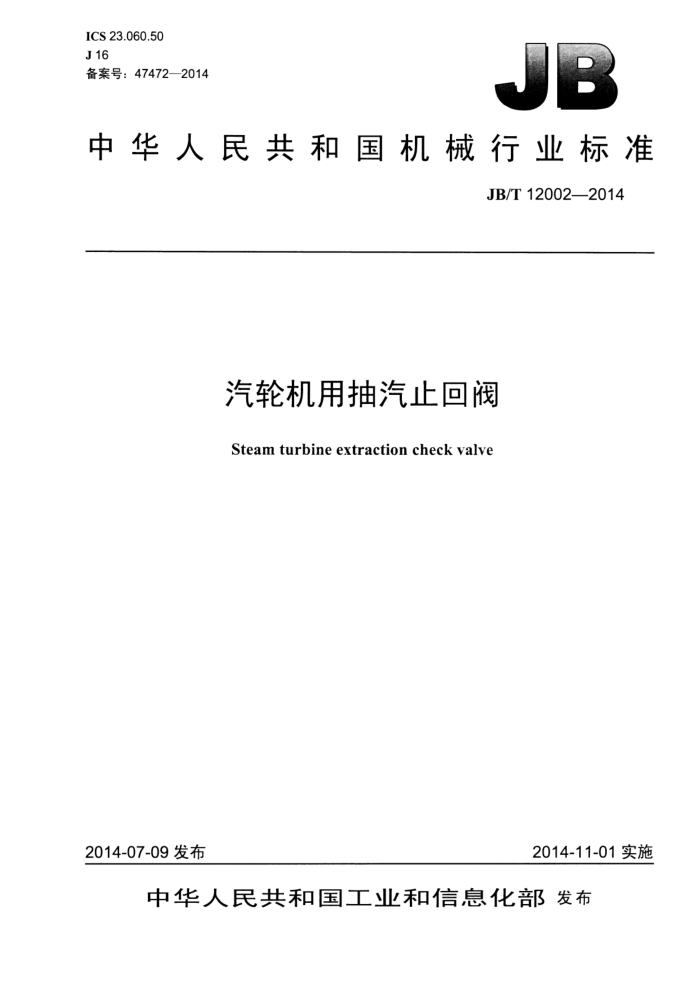

ICS23.060.50 J16 备案号:47472—2014
中华人民共和国机械行业标准
JB/T12002—2014
汽轮机用抽汽止回阀
Steamturbineextractioncheckvalve
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布
JB/T12002—2014
目 次
前言.. 1范围 2 规范性引用文件
典型结构及控制原理
3
4 技术要求, 5 材料要求. 6 试验与检验,
检验规则,防护、标志、包装和贮存
7 8
10
图1 侧置气动蓄能旋启式图2 侧置气动蓄能旋启式控制原理示意图3 顶置气动蓄能旋启式. 图4 顶置气动蓄能旋启式控制原理示意图5 顶置液动旋启式图6 顶置液动旋启式控制原理示意图7 下置液动升降式,图8 下置液动升降式控制原理示意
表 1 主要零件材料表2常用密封面材料表3检验项目、技术要求和试验方法
JB/T12002—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会 (SAC/TC188)归口。 本标准负责起草单位:河南开封高压阀门有限公司、南方阀门有限公司。 本标准参加起草单位:江南阀门有限公司、上海华通阀门有限公司、慎江阀门有限公司。 本标准主要起草人:鹿焕成、夏燕、魏玉斌、黄瑞、张永辉、叶旭强、张惠冬。 本标准为首次发布。
II
JB/T12002—2014
汽轮机用抽汽止回阀
1范围
本标准规定了汽轮机抽汽系统用抽汽止回阀(以下简称抽汽止回阀)的典型结构及控制原理、技术要求、材料要求、试验与检验、检验规则及防护、标志、包装和贮存等要求。
本标准适用于公称压力PN16~PN420,公称尺寸DN80~DN1300,使用温度不大于570℃的汽轮机抽汽系统用抽汽止回阀,对于其他类似工况亦可参照使用。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 228.1 金属材料拉伸试验第1部分:室温试验方法 GB/T 699 优质碳素结构钢 GB/T 1047 管道元件DN(公称尺寸)的定义和选用 GB/T 1048 管道元件PN(公称压力)的定义和选用 GB/T1220 不锈钢棒 GB/T 1222 弹簧钢 GB/T 3766 液压系统通用技术条件 GB/T 7932 气动系统通用技术条件 GB/T 9113 整体钢制管法兰 GB/T12220 通用阀门标志 GB/T12221 金属阀门结构长度 GB/T12224 钢制阀门 一般要求 GB/T 12229 通用阀门碳素钢铸件技术条件 GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀 GB/T12236 石油、化工及相关工业用的钢制旋启式止回阀 GB/T 13927 -2008 工业阀门压力试验 JB/T3595 电站阀门 一般要求 JB/T 5263 电站阀门铸钢件技术条件 JB/T6439—2008 阀门受压件磁粉检测 JB/T6440—2008 阀门受压铸钢件射线照相检测 JB/T 6617 阀门用柔性石墨填料环技术条件 JB/T6902—2008 阀门液体渗透检测 JB/T6903—2008 阀门锻钢件超声波检测 NB/T 47008 承压设备用碳素钢和合金钢锻件 ASMEB16.10 阀门结构长度(Facetofaceandendtoenddimensionofvalves)
-
-
JB/T120022014
3典型结构及控制原理
抽汽止回阀分为侧置气动蓄能旋启式、顶置气动蓄能旋启式、顶置液动旋启式、下置液动升降式。 其典型结构及控制原理示意如图1图8所示。除典型结构外,不限制其他结构型式和工程方案的应用。
口
填料函局部A
气缸:2- 阀体:3 阀瓣:4 摇杆:5- 摇杆轴:6 阀盖:7- 一填料压盖。
图1 侧置气动蓄能旋启式
8
-控制阀:2 气源处理元件:3 电磁阀:4 快排阀:5 手动换向阀:6- 抽汽止回阀。
图2侧置气动蓄能旋启式控制原理示意
2
JB/T12002—2014
阀体;2- 阀疆:3- 摇:4- 摇杆轴:5- 一阀杆;
-阀盖:7- 一填料压盖:8一 一气缸。 图3顶置气动蓄能旋启式
身深
Y
一控制阀:2- 气源处理元件:3—--电磁阀:4— 快排阀;
5——手动换向阀;6——抽汽止回阀。 图4顶置气动蓄能旋启式控制原理示意
JB/T12002—2014
一阀体:2- 阀:3- 摇杆:4- 摇杆轴:5- 阀杆:6- 一阀盖:
填料压盖:8一 支架:9- 一液压缸。
图5顶置液动旋启式
-控制阀;2- 电磁阀:3- 节流孔板:4一 一抽汽止回阀。
图6顶置液动旋启式控制原理示意
4
JB/T12002—2014
液压缸;2-—阀体;3——阀瓣;4——阀杆:
5—填料压盖;6——支架。 图7 下置液动升降式
一抽汽止回阀:2一 一电磁阀:3一 一控制阀。
图8 下置液动升降式控制原理示意
