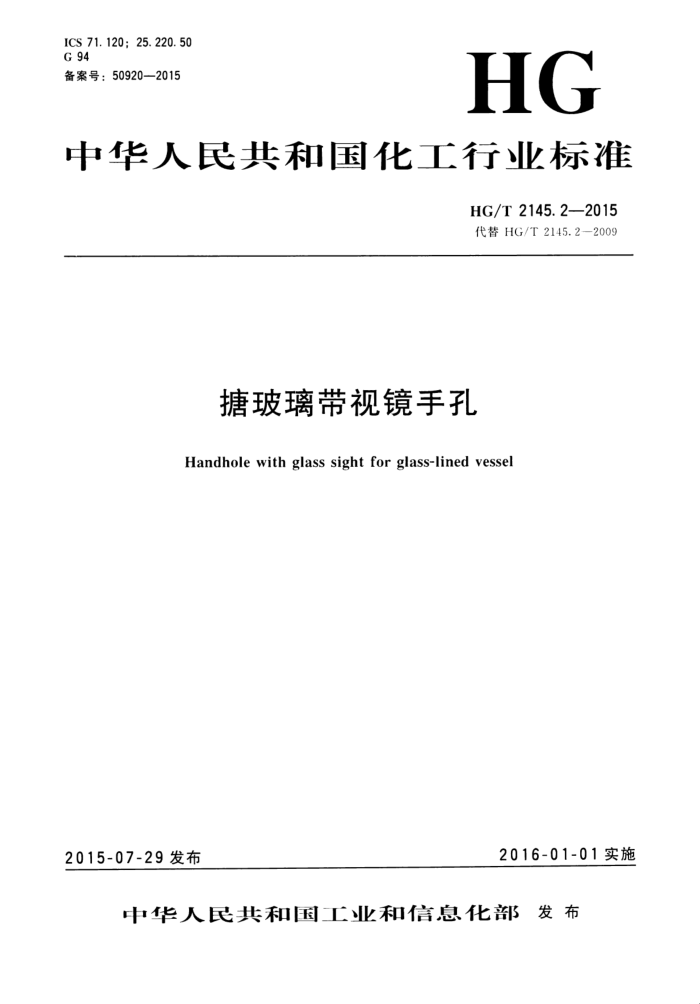

ICS 71.120;25.220.50 G 94 备案号：50920—2015
HG
中华人民共和国化工行业标准
HG/T2145.2—2015 代替HG/T2145.2—2009
塘玻璃带视镜手孔
Handhole with glass sight for glass-lined vessel
2016-01-01实施
2015-07-29发布
中华人民共和国工业和信息化部发布 HG/T2145.2—2015
前言
本标准按照GB/T1.1--2009给出的规则起草，本标准代替HG/T2145.2—2009《塘玻璃带视镜手孔》。与HG/T2145.2一2009相比，除编辑
性修改外主要技术变化如下：
将公称压力等级由1.0MPa修改为PV10；取消了原标准中的附录A《0.6MPa玻璃带视镜手孔系列》；
修改了法套法兰的材料，由“ZG270-500”修改为“Q235B或以上质量等级、Q245R、
Q345R、20Ⅱ、16MnⅡ"; 修改了压盖的材料，由“Q235-A”修改为“Q235B”； -对视镜玻璃的标准做了修改，由符合HG/T214+《塘玻璃设备 视镜》修改为符合GB/T 23259《压力容器用视镜玻璃》；将原标准4中的“气密性试验”修改为“泄漏试验”。
本标准由中国石油和化学工业联合会提出。 本标准由全国据玻璃设备标准化技术委员会归口。 本标准起草单位：无锡市钱桥化工机械有限公司、常熟市华懋化工设备有限公司、宁波明欣化工
机械有限责任公司、天华化工机械及白动化研究设计院有限公司。
本标准主要起草人：郑贵东、周科、纪永祥、马小强、孙涛、张中利。 本标准所代替标准的历次版本发布情况为：
HG/T2145.2-1991；HG/T2145.2—2009。
1 HG/T2145.2—2015
塘玻璃带视镜手孔
1范围
本标准规定了糖玻璃设备用带视镜手孔的型式、基本参数及尺寸，技术要求，出厂义件、包装、 运输和贮存。
本标准适用于公称压力不大于PV10、设计温度高于一20℃至200℃的糖玻璃设备用带视镜手孔。 2规范性引用文件
下列义件对于本义件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本义件。凡是不注日期的引用义件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 70.1 内六角圆柱头螺钉 GB/T 898 双头螺柱bm=1.25d GB/T 1804 一般公差未注公差的线性和角度尺寸公差 GB/T 5782 六角头螺栓 GB/T 6170 1型六角螺母 GB/T 23259 压力容器用视镜玻璃 GB 25025 玻璃设备技术条件 HG/T2050 糖玻璃设备垫片 HG/T 2105 携玻璃设备活套法兰 HG/T20606 钢制管法兰用非金属平垫片（PV系列） HG/T 20614 钢制管法兰、垫片、紧固件选用配合规定（PV系列） HG/T20660 压力容器中化学介质毒性危害和爆炸危险程度分类
3型式、基本参数及尺寸 3.1A型玻璃带视镜手孔型式、基本参数及尺寸见图1及表1、表2。 3. 2 2B型糖玻璃带视镜手孔型式、基本参数及尺寸见图2及表3、表4。
/ HG/T 2145.2—2015
D, D, D2 d
n,Xd.
9 10 11
T
8
号 n, Xd,
术
1
d
ZXZ
表面搏玻璃
Ld
D, 0
图1 A型塘玻璃带视镜手孔
表 1
备注
件号 标准号 名称 数量
材料
Q235B或以上质量等级、Q245R、
1
1 HG/T 2105 活套法兰 2 HG/T 2050 垫片 3 HG/T 2050 垫片
Q3+5R.20 II.16Mn II 按介质特性选用按介质特性选用
1 1
保护环 1
符合GB25025
糖玻聘
→
GB/T 5782 螺栓 nI 6 GB/T 6170 螺母 n
8.8级 8级 Q235B
盖
1
尤石棉合成纤维橡胶板、 改性或填充聚四氟乙烯板等
8 HG/T 20606 垫片
依据HG/T20614选用
1
GB/T 898 双头螺柱 n2 10 GB/T 6170 螺母
8.8级 8级钢化硼硅玻璃
n12
11 GB/T 23259 视镜玻璃 1
表 2
尺寸/mm
螺栓
螺柱 112 d?
公称压力 公称直径 PN DV/mm d d' d. D D; D: D; Di n I
参考质量 / kg
150 153 68 92 285 240 122 145 185 8 M20 4 M16 24. 0 200 203 128 158 340 295 188 210 250
6
M20 o0 M16 34. 0
10
250 253 153 183 395 350 212 240 285 12 M20 8 M20 51. 5
2 HG/T 2145.22015
D D, D2 do
n, Xd
n,Xd,
7
6
9
表面糖玻璃
d
图2B型糖玻璃带视镜手孔
表3
件号 标准号 名称 数量
材料
备注
Q235B或以上质量等级、Q245R、
HG/T 2105 活套法
1
Q3+5R.20.16MnII 按介质特性选用
2 HG/T 2050 垫片
2 1 - 1
保护环
措玻璃
3 1 5
符合GB25025 钢化硼硅玻璃
GB/T 23259 视镜玻璃
Q235B
压盖
尤石棉合成纤维橡胶板、改性或
垫片螺栓
依据HG/T20614选用
HG/T 20606
1
填充聚四氟乙烯板等
8.8级 8级 8.8级
GB/T 5782 GB/T 6170 螺母 11
7 8 0
n I
GB/T 70. 1 螺 4
表 4
螺 A 参考质量
尺寸mm
螺 栓
公称压力 公称直径
PV D/mm cd d.. D Di D2 n1 di 1 d2 /kg
M16 4 M12 15.0
103 133 220 180 158
100
8
125 128 158 250 210 188 8 M16 4 M12 19. 0
10
M20 4 M12 30. 0
150
153 183 285 240 212
8
3 HG/T2145.2—2015 3.3标记示例
符合HG/T2145.2.公称直径DN150、公称压力PN10的携玻璃带视镜手孔标记如下：塘玻璃带视镜手孔HG/T2145.2—150—10
4技术要求 4.1保护环的材料、设计、制造、检验和验收应符合GB25025的规定。 4.2视镜玻璃的制造、检验、试验和验收应按GB/T23259和本标准的规定。化学介质的特性按 HG/T20660确定。 4.3螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为土1.0mm，相邻两螺栓孔弦长的极限偏差为±0.5mm。 4.4机加工面制造公差按GB/T1804中的m级。 4.5糖玻璃带视镜手孔应按糖玻璃设备总图或装配图的要求进行耐压试验和泄漏试验。 5出厂文件、包装、运输和贮存 5.1出厂产品应附有装箱单、产品合格证和质量证明书。质量证明书至少应包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和检验报告等内容，还应包括视镜玻璃的各项理化性能指标等内容。 5.2外露糖玻璃面、视镜玻璃应用软包装材料包扎，装箱时须可靠固定。 5.3搬动和运输时应避免碰撞，包装箱不许倒置。 5.4产品应存放在室内．不允许露天存放或堆置。
