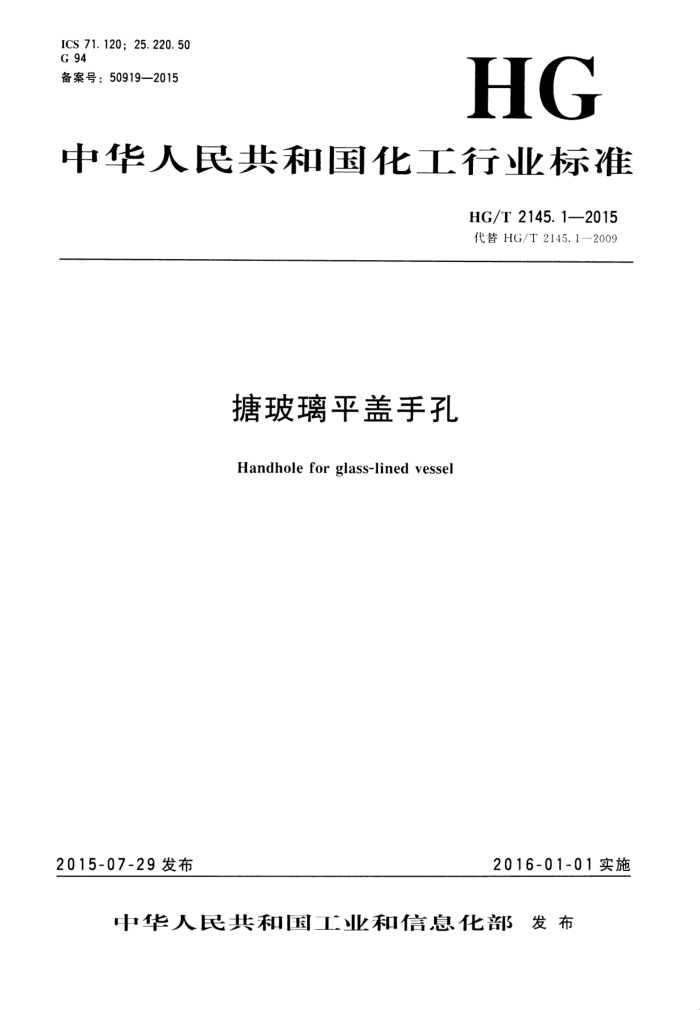

ICS 71.120; 25.220.50 G 94 备案号：50919—2015
HG
中华人民共和国化工行业标准
HG/T2145.1—2015 代替HG/T2145.1—2009
玻璃平盖手孔
Handholeforglass-lined vessel
2015-07-29发布
2016-01-01实施
中华人民共和国工业和信息化部发布 HG/T2145.1—2015
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替HG/T2145.1—2009《糖玻璃平盖手孔》。与HG/T2145.1-2009相比，除编辑性
修改外主要技术变化如下：
将公称压力等级由1.0MPa修改为PV10；取消了原标准中的附录A《0.6MPa塘玻璃平盖手孔系列》；
一
修改了活套法兰的材料．由ZG270-500”修改为“Q235B或以上质量等级、Q245R、 Q345R、20Ⅱ、16MnⅡ"; 修改了平盖的材料要求．由“符合HG2432”修改为“符合GB25025”；将原标准4中的“气密性试验”修改为“泄漏试验”。
-
本标准由中国石油和化学工业联合会提出。 本标准由全国摘玻璃设备标准化技术委员会归口。 本标准起草单位：无锡市华锡容器构件有限公司、宁波明欣化工机械有限责任公司、天华化工机
械及白动化研究设计院有限公司。
本标准主要起草人：郑贵东、吉云良、叶青、王海平、马小强、庞振歌。 本标准所代替标准的历次版本发布情况为：
HG/T2145.1-1991:HG/T2145.1—2009。
1 HG/T2145.1—2015
塘玻璃平盖手孔
1范围
本标准规定了糖玻璃设备用平盖手孔的型式、基本参数及尺寸，技术要求．出厂文件、包装、运输和贮存。
本标准适用于公称压力不大于PV10、设计温度高于－20℃至200℃的糖玻璃设备用平盖手孔。 2规范性引用文件
下列文件对于本义件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用义件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一般公差未注公差的线性和角度尺寸公差 GB/T5782六角头螺栓 GB/T61701型六角螺母 GB25025塘玻璃设备技术条件 HG/T2050玻璃设备垫片 HG/T2105据玻璃设备活套法兰
3型式、基本参数及尺寸 3.1糖玻璃平盖手孔的型式、基本参数及尺寸见图1及表1、表2。
D D,
n,Xd,
之
表面糖玻璃
图1 塘玻璃平盖手孔 HG/T 2145.1—2015
表 1
名称 数量
件号 标准号
材 料
备 注
HG/T 2105 活套法" 1 Q235B或以上质量等级Q245R、Q345R、20II、16MnlI
1 2 HG/T 2050 3
按介质要求塘玻璃
垫片平盖螺栓螺甘 1 于柄
1 1 1I
符合GB25025
一
8.8级 8级 Q235A
GB/T 5782 GB/T 6170
1 -
→
5 6
1
-
表 2 尺寸/mm D; 160
螺 检
参考质量 /kg 9. 5 11. 5 15. 0 21. 5 28. 5 42. 5
公称直径DN
公称K力PV
/mm 80 100 125 150 200 250
D 200
d; M16 M16 M16 M20 M20 M20
1 : 8 8 80 8 90 12
cd 83
103 180 220 128
210
250 283 340 395
10
153 240
295 350
203 253
3. 2 标记示例
符合HG/T2145.1， 公称直径D.V150、 公称压力PN10的据玻璃平盖手孔标记如下：糖玻璃平盖手孔 HG/T 2145.1—150-10
4 技术要求 4.1平盖的材料、设计、制造、检验和验收应符合GB25025的规定 4.2螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为土1.0mm， 相邻两螺栓孔弦长的极限偏差为±0.5mm。 4.3机加工面制造公差按GB/T1804中的m级， 4.4携玻璃平盖手孔应按糖玻璃设备总图或装配图的要求进行耐压试验和泄漏试验。
出厂文件、包装、运输和贮存
5
5.1出厂产品应附有装箱单、产品合格证和质量证明书。质量证明书至少应包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和检验报告等内容 5.2外露糖玻璃面应用软包装材料包扎，装箱时须可靠固定。 5.3搬动和运输时应避免碰撞，包装箱不许倒置。 5.4产品应存放在室内，不允许露天存放或堆置。
2
