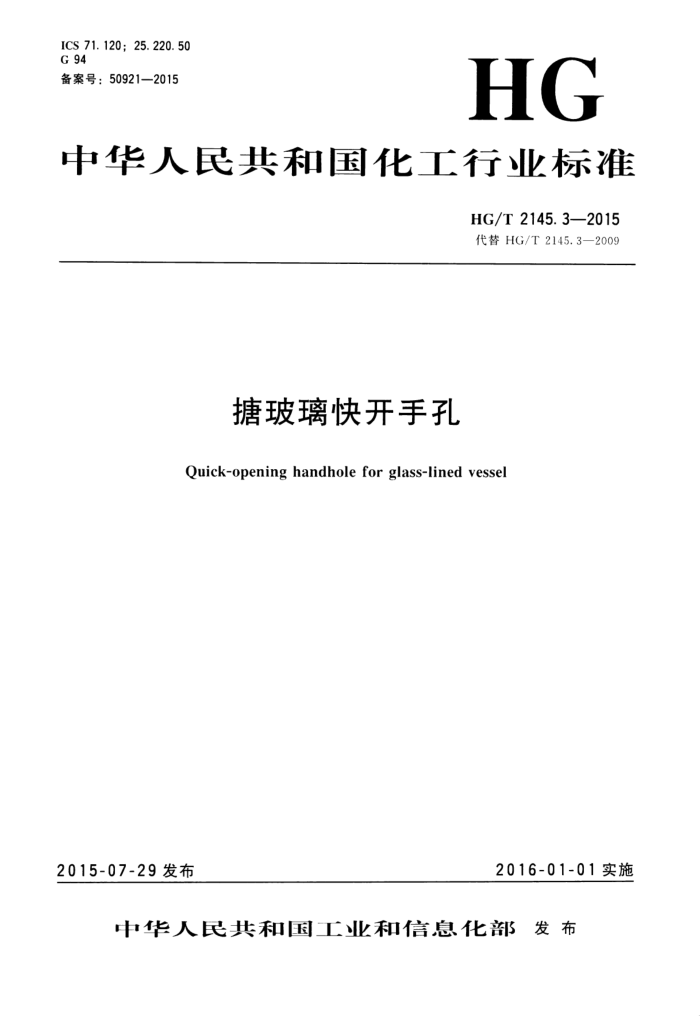

ICS 71.120;25.220.50 G 94 备案号：50921—2015
HG
中华人民共和国化工行业标准
HG/T2145.3—2015 代替HG/T2145.3—2009
塘玻璃快开手孔
Quick-openinghandholeforglass-linedvessel
2016-01-01实施
2015-07-29发布
中华人民共和国工业和信息化部发布 HG/T 2145.3—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2145.3-2009《糖玻璃快开手孔》。与HG/T2145.3—2009相比，除编辑性
修改外主要技术变化如下：
一将公称压力等级由1.0MPa修改为PV10； -取消了原标准中的附录A《0.6MPa糖玻璃快开手孔系列》；
-
修改了保护环、平盖的材料要求，由“符合HG2432”修改为"符合GB25025”；将原标准4中的“气密性试验”修改为“泄漏试验”。
本标准由中国石油和化学工业联合会提出。 本标准由全国糖玻璃设备标准化技术委员会归口。 本标准起草单位：无锡市彪工化工设备厂、常熟市华懋化工设备有限公司、天华化工机械及自动
化研究设计院有限公司。
本标准主要起草人：邓浩、纪永祥、庞振歌、郑军、魏孔山。 本标准所代替标准的历次版本发布情况为：
HG/T2145.3—1991;HG/T2145.3-2009。
-
1 HG/T2145.3—2015
玻璃快开手孔
1范围
本标准规定了据玻璃设备用快开手孔的型式、基本参数及尺寸，技术要求，出厂义件、包装、运输和贮存。
本标准适用于公称压力不大于PV10、设计温度高于一20℃至200℃的据玻璃设备用快开手孔。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用义件，其最新版本（包括所有的修改单）适用于本义件。
GB/T 91 开口销 GB/T882销轴 GB/T 1804 一般公差 未注公差的线性和角度尺寸公差 GB25025携玻璃设备技术条件 HG/T2050玻璃设备垫片 HG/T 2054 糖玻璃设备 卡子
3 型式、基本参数及尺寸 3.1A型糖玻璃快开手孔型式、基本参数及尺寸见图1及表1、表2。 3.2B型糖玻璃快开手孔型式、基本参数及尺寸见图2及表3、表2。
1 HG/T2145.3—2015
n,Xd
A-A旋转
表面糖玻璃
d D
14 0 14
11
9 10
图1A型糖玻璃快开手孔
表 1
件号 - 2 3 4 15 6 7 8 9 10 11
标准号 HG/T 2054 HG/T 2050
名称卡子垫片保护环平盖卡钧卡钩支耳轴耳盖轴耳销轴开口销手柄
数量 n 2 1
材料
备注材料不做规定
按介质特性选用符合GB25025 符合GB25025
携玻璃糖玻璃材料不做规定
1
2 2 2 1
Q235A Q235A Q235A Q235A
GB/T 882 GB/T 91
1
Q215A或Q235A
1 1
Q235A
2 HG/T2145.3—2015
表 2 尺寸/mm D 212
参考质量/kg A型 B型
F 子
公称压力
公称直径 DN/mm
PN
di AM16 25. 0 21.0 AM16 35. 0
d 153
A 140 170 195
N I 8 10 14
150 200 250
10
203 268 253 320
30. 0
AM16 48. 0 41. 0
n,Xd,
8
表面糖玻璃
D
7
6 7
图2B型糖玻璃快开手孔
表 3
件号 I 2 3 4 5 6 7 8
标准号 HG/T 2054 HG/T 2050
名称卡子垫片平盖轴耳盖轴耳销轴开口销手柄
数量 nI 2
材料
备注材料不做规定
按介质特性选用符合GB25025
塘玻璃
1
Q235A Q235A Q235A
2 1 - 1 1
GB/T 882 GB/T 91
Q215A或Q235A
Q235A
3 HG/T 2145.3—2015
3.3标记示例
符合HG/T2145.3、公称直径DV150、公称压力PN10的携玻璃快开手孔标记如下：糖玻璃快开手孔 HG/T 2145. 315010
4 技术要求 4.1平盖、保护环的材料、设计、制造、检验和验收应符合GB25025的规定。 4.2机加工面制造公差按GB/T1804中的m级。 4.3糖玻璃快开手孔应按糖玻璃设备总图或装配图的要求进行耐压试验和泄漏试验。 5出厂文件、包装、运输和存 5.1出厂产品应附有装箱单、产品合格证和质量证明书。质量证明书至少应包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和检验报告等内容。 5.2外露据玻璃面应用软包装材料包扎，装箱时须可靠固定。 5.3搬动和运输时应避免碰撞，包装箱不许倒置。 5. 4 4产品应存放在室内，不允许露天存放或堆置。
