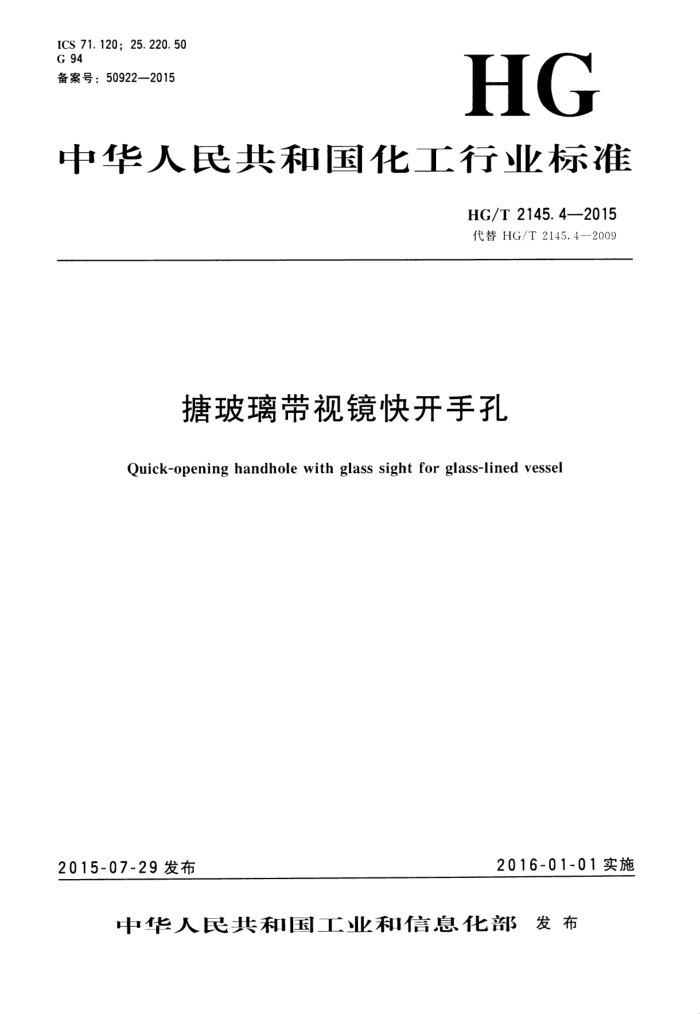

ICS 71.120;25.220.50 G 94 备案号：50922—2015
HG
中华人民共和国化工行业标准
HG/T 2145.4—2015 代替HG/T 2145.4—2009
塘玻璃带视镜快开手孔
Quick-opening handhole with glass sight for glass-lined vessel
2016-01-01实施
2015-07-29发布
中华人民共和国工业和信息化部发布 HG/T 2145.4—2015
前 創言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2145.4一2009《糖玻璃带视镜快开手孔》。与HG/T2145.4—2009相比，除
编辑性修改外主要技术变化如下：
将公称压力等级由1.0MPa修改为PV10；取消了原标准中的附录A《0.6MPa玻璃带视镜快开手孔系列》；修改了压盖的材料，由“Q235-A”修改为“Q235B"；
对视镜玻璃的标准做了修改，由符合HG/T2144《糖玻璃设备 视镜》修改为符合GB/T23259
《压力容器用视镜玻璃》；将原标准4中的“气密性试验”修改为“泄漏试验”。
本标准由中国石油和化学工业联合会提出。 本标准由全国塘玻璃设备标准化技术委员会归口。 本标准起草单位：江苏隆达机械设备有限公司、宁波明欣化工机械有限责任公司、天华化工机械
及自动化研究设计院有限公司。
本标准主要起草人：郑贵东、张文华、叶青、夏天保、魏孔山、王海平。 本标准所代替标准的历次版本发布情况为：
HG/T2145.4--1991HG/T2145.4—2009。
1 HG/T2145.4—2015
塘玻璃带视镜快开手孔
1范围
本标准规定了塘玻璃设备用带视镜快开手孔的型式、基本参数及尺寸，技术要求，出厂文件、包装、运输和贮存。
本标准适用于公称压力不大于PV10、设计温度高于一20℃至200℃的糖玻璃设备用带视镜快开手孔。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 70.1 内六角圆柱头螺钉 GB/T 91 开口销 GB/T 882 销轴 GB/T 898 双头螺柱 bm=1.25d GB/T 1804 一般公差未注公差的线性和角度尺寸公差 GB/T 6170 1型六角螺母 GB/T23259 压力容器用视镜玻璃 GB 25025 塘玻璃设备技术条件 HG/T 2050 塘玻璃设备垫片 HG/T 2054 塘玻璃设备卡子 HG/T 20606 钢制管法兰用非金属平垫片（PV系列） HG/T20614 钢制管法兰、垫片、紧固件选用配合规定（PV系列） HG/T20660 压力容器中化学介质毒性危害和爆炸危险程度分类
3 3型式、基本参数及尺寸 3.1A型糖玻璃带视镜快开手孔型式、基本参数及尺寸见图1及表1、表2。
- HG/T 2145.4—2015
D
0
n,xd 9
n,Xd,
10
日
o
2
A-A旋转
表面糖玻璃
11
a D
12
14
O
LA
13 14 15 16
C
N
图1 A型糖玻璃带视镜快开手孔
表 1
材料
名称 数量卡子
备注材料不做规定
件号 1 2 HG/T 2050 3 → 15
标准号 HG/T 2054
n 2 1 1 1 - 1
垫片保护环平盖垫片压盖垫片双头螺柱 712 螺母
按介质特性选用符合GB25025 符合GB25025 按介质特性选用
糖玻璃塘玻璃
HG/T 2050
Q235B
6 7 80 9 10 GB/T 23259 视镜玻璃
依据HG/T20614选用 无石棉合成纤维橡胶板、改性或
HG/T 20606 GB/T 898 GB/T 6170
填充的聚四氟乙烯板等
8.8 级 8级钢化硼硅玻璃
n 1 2 2 2 / 1 1
卡钩卡钩支耳轴耳盖轴耳销轴开口销
11 12 13 14 15 16
材料不做规定
Q235A Q235A Q235A Q235A
GB/T 882 GB/T 91
Q215A或Q235A
2 HG/T 2145.4—2015
表 2
尺寸/mm
公称压力 公称直径 PV DN/mm
螺 桂 参考质量
卡 子
D
/kg
D
d: M16 23. 0
L
D
d
I
1 2
150 153 92 212 122 145 175 140 8 AM16 200 203 133 268 158 180 220 170 10 AM16 8 M16 31. 0 250 253 183 320 212 240 280 195 14 AM16 8 M20 48. 0
-
10
3.2B型糖玻璃带视镜快开手孔型式、 基本参数及尺寸见图2及表3、表4。
0
D, D, d.
n,Xd,
Xd
A-A旋转
表面据玻璃
d' d D 1
10
11
O
12 13
I
14
[is
?
图2B型塘玻璃带视镜快开手孔 HG/T2145.4—2015
表 3
材料
名称 数量卡子
件号 - ? 3 + 17 6 7 90 9 10 11 12 13 14 15
备注材料不做规定
标准号 HG/T 205+ HG/T 2050
211 2 1 1 1 1
垫片保护环平盖垫片压盖垫片螺钉
按介质特性选用符合GB25023 符合GB25025 按介质特性选用
糖玻璃塘玻璃
HG/T 2050
Q235B
无石棉合成纤维橡胶板、改性或
HG/T 20606 GB/T 70. 1 GB/T 23259 视镜玻璃
依据HG/T20614选用
1
填充的聚四氟乙烯板等
8.8级钢化硼硅玻璃
4 - 2 2 2 1 1 1
卡钩卡钩支耳轴耳盖轴耳销轴开口销
材料不做规定
Q235A Q235A Q235A Q235A
GB/T 882 GB/T 91
Q215A或Q233A
表 4
尺寸/mm
卡 子
螺 柱
参考质量
公称压力 公称直径
PV DN/mm d d' d. D D: D: A n d 1: d: /kg
123 128 68 92 188 122 145 130 8 AM16 4 M12 28. 0 150 153 83 107 212 138 160 140 8 AM16 4 M12 32. 0 200 203 128 158 268 188 210 170 10 AM16 4 M12 42. 0 250 253 153 183 320 212 240 195 14 AM16 - M12 56.0
10
3. 3 8 标记示例
符合HG/T2145.4，今 公称直径DV150、公称压力PV10的塘玻璃带视镜快开手孔标记如下：塘玻璃带视镜快开手孔 HG/T 2145.4—150—10
4 技术要求 4. 1 平盖、 保护环的材料、 设计、制造、检验和验收应符合GB25025的规定。 4. 2 视镜玻璃的制造、检验、试验和验收应按GB/T23259和本标准的规定。化学介质的特性按 HG/T20660确定。 4. 3 机加T面制造公差按GB/T1804中的m级。 4. 4 糖玻璃带视镜快开手孔应按塘玻璃设备总图或装配图的要求进行耐压试验和泄漏试验。 5 出厂文件、 包装、运输和贮存 5. 1 出厂产品应附有装箱单、产品合格证和质量证明书。 质量证明书至少应包括材料的化学成分和 4 HG/T 2145.4—2015
力学性能、公称压力、公称直径、主要尺寸和检验报告等内容，还应包括视镜玻璃的各项理化性能指标等内容。 5.2外露糖玻璃面、视镜玻璃应用软包装材料包扎，装箱时须可靠固定 5.3搬动和运输时应避免碰撞．包装箱不许倒置。 5.4产品应存放在室内，不允许露天存放或堆置。
5 /
