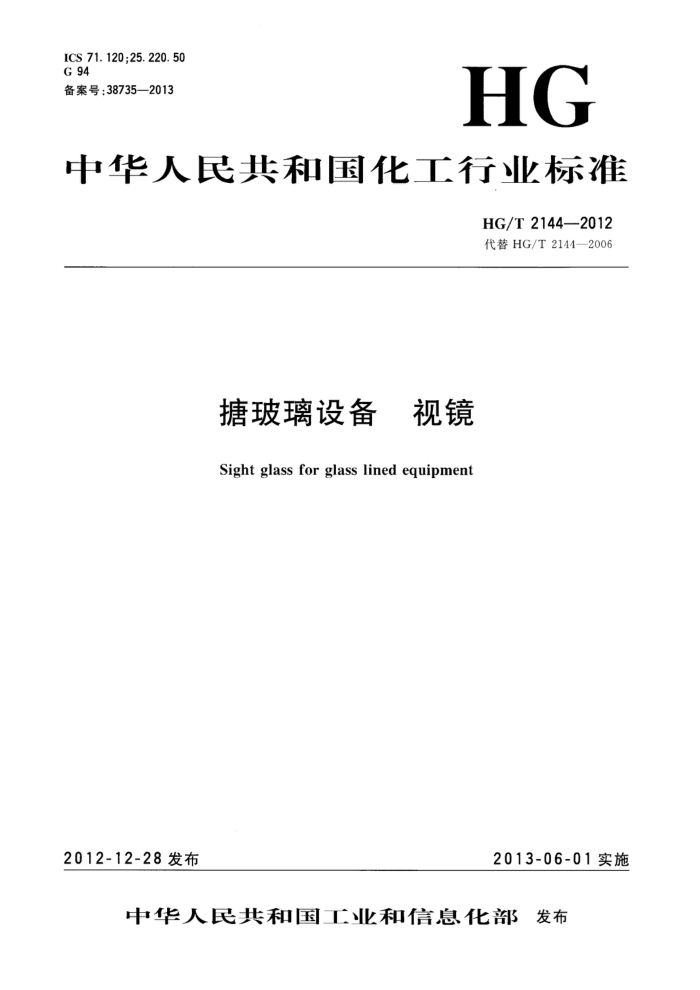

ICS 71.120;25.220.50 G 94 备案号：38735—2013
HG
中华人民共和国化工行业标准
HG/T2144—2012 代替HG/T2144—2006
塘玻璃设备 视镜
Sight glass for glass lined equipment
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 发布 HG/T2144—2012
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替HG/T21442006《塘玻璃设备 视镜》，与HG/T2144 2006相比，主要技术变化
如下：
依据GB/T23259《压力容器用视镜玻璃》规定了视镜玻璃的厚度 -增加了公称直径为DN200规格的玻璃视镜。
本标准的附录A为资料性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国糖玻璃设备标准化技术委员会归口。 本标准起草单位：湖州华丰工业玻璃制品厂、天华化工机械及自动化研究设计院。 本标准主要起草人：沈欢华、张楠。 本标准所代替标准的历次版本发布情况为： —HG5-270—1969、HG5-270—1979、HG/T2144—1991、HG/T2144 2006。
I HG/T2144—2012
糖玻璃设备视镜
1范围
本标准规定了糖玻璃设备用视镜的视镜玻璃、型式、基本参数及尺寸、技术要求、出厂文件、包装、运输和贮存。
本标准适用于公称压力小于或等于1.0MPa，设计温度一20℃～200℃的糖玻璃设备用视镜。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一般公差未注公差的线性和角度尺寸的公差 GB/T5782六角头螺栓 GB/T61701型六角螺母 GB/T23259 压力容器用视镜玻璃 GB25025塘玻璃设备技术条件 HG/T2050 塘玻璃设备垫片 HG/T2105 塘玻璃设备活套法兰 HG/T20606 钢制管法兰用非金属平垫片（PN系列） HG20660 压力容器中化学介质毒性危害和爆炸危险程度分类视镜玻璃
3
3.1视镜玻璃为钢化硼硅玻璃。 3.2视镜玻璃的形位公差、透光率、外观质量应符合GB/T23259的要求。 3.3视镜玻璃的理化性能指标除应满足GB/T23259的要求外.其耐酸、耐碱性能还应达到GB25025 规定的通用型糖玻璃釉的耐腐蚀性能指标。 4型式、基本参数及尺寸 4.1视镜的型式、基本参数及尺寸见图1及表1、表2。 4.2PNO.6视镜的型式、基本参数及尺寸参见附件A。
1 HG/T 2144—2012
D D, D d.
7
6
n-d
S
4
3
图1 表 1 数量 1 1
件号 - 2 3 4 10 6
标准号 HG/T 2105 HG/T 2050 GB/T 23259
名称活套法兰垫片视镜玻璃压盖密封垫螺栓螺母
备注按工作温度按介质要求按介质要求
材料
1
1
改性、填充聚四氟乙烯板 8.8级
HG/T 20606 GB/T 5782 GB/T 6170
免注
1 n N
A2-70 A2-70
8级
密封用垫片的材料可以根据操作条件及介质特性选用。选用本标准以外的材料时.应在订货时注明压盖的材料、检验方法应与活套法兰相一致。
表 2
厚度 /mm b
尺寸/mm
漂检
公称压力 公称直径
参考质量
DN/mm
P.V/MPa
kg 5. 5 .5
do
D2
Di
d 68 92 122 145 185 15 83 107 138 160 200 20
D
i M1:
N (Y)
65 80 100 125 128 156 188 210 250 25 (X) M1: 12. 5 150 200
() M1:
103 127 158 180 220 20 Y, M 9.3 153 181 212 240 285 30 IX) M2: 19.5 203 235 268 295 340 30
1. C
24.5
M2:
2 HG/T2144—2012
4.3标记示例：符合HG/T2144，公称压力为1.0MPa，公称直径为100mm的携玻璃视镜标记如下。
塘玻璃视镜HG/T2111-PN1.0-DN100
标记中各要素的含义如下： PN1.0-公称压力为1.0MPa; DN100- 公称直径为100mm。
5 技术要求 5.1视镜玻璃的制造、检验、试验和验收应按GB/T23259和本标准的规定。化学介质的特性按HG 20660确定。 5.2机加工面制造公差按GB/T1804中的m级。 5.3螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为士1.0mm，相邻两螺栓孔弦长的极限偏差为±0.5mm 5.4塘玻璃视镜生产出厂前应进行型式试验。视镜与塘玻璃设备组装后按总图或装配图的要求进行耐压试验和泄漏试验。 6 出厂文件、包装、运输和贮存 6.1出厂产品应附带装箱单、产品合格证。产品合格证至少应包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸以及视镜玻璃的各项理化性能指标等内容。 6.2视镜玻璃面应用软包装材料包扎，装箱时须可靠固定 6.3搬动和运输塘玻璃视镜时，应避免碰撞，包装箱不许倒置。 6.4产品应存放在室内，不允许露天存放或堆置。
3 HG/T 2144—2012
附录A （资料性附录）
PNO.6视镜型式、基本参数及尺寸
PNO.6视镜的型式、基本参数及尺寸见图1及表1、表A.1。
表A.1 尺寸/mm
厚度 /mm b
螺栓
参考质量 / kg
公称压力 公称直径 PN/MPa
DN/mm
do D2 Di D 80 110 130 160 15 4 M12 5. 0
d;
d 50 65 95 128 150 190 15 4 M16 7. 0 80 116 148 170 210 20 8 M16 9. 0
n
65 80 100 125 150
0. 6
110 146 178 200 240 20 00 M16 12.0 130 166 202 225 265 25 8 M16 18. 0
4
