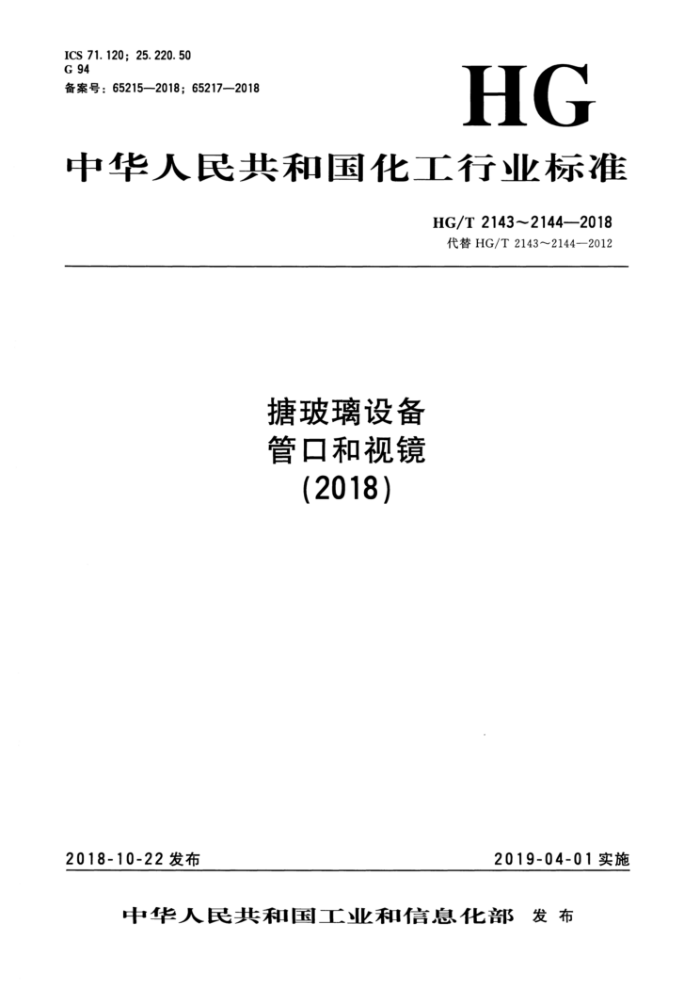

ICS 71.120; 25.220.50 G 94 备案号：65215—2018；65217—2018
HG
中华人民共和国化工行业标准
HG/T2143~2144—2018 代替HG/T2143~2144—2012
塘玻璃设备管口和视镜
(2018)
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部发布 目 录
HG/T2143--2018 携玻璃设备 管口 HG/T2144—-2018 携玻璃设备 视镜
(1) (11)
.o. ICS71.120;25.220.50 G94 备案号：65217-2018
HG
中华人民共和国化工行业标准
HG/T2144—2018 代替HG/T2144--2012
塘玻璃设备视镜
Glass-lined equipment-Sight glass
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部发布 HG/T2144—2018
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替HG/T21442012《塘玻璃设备 视镜》。与HG/T2144-2012相比，除编辑性修
改外主要技术变化如下：
一对视镜玻璃的耐酸、耐碱腐蚀性能提出其应达到GB25025《掂玻璃设备技术条件》规定的通用型塘玻璃釉的耐腐蚀性能指标的新要求（见4.3）。 本标准由中国石油和化学工业联合会提出。 本标准由全国糖玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：江阴市化工设备厂、湖州市长超双兜玻璃制品有限公司、常熟市南湖化工设备
制造有限责任公司。
本标准主要起草人：徐国平、李龙昌、黄春冬、宋熙生。 本标准所代替标准的历次版本发布情况为： -HG5-2701969;HG5-270-1979；HG/T21441991；HG/T2144—2006;HG/T2144-
2012
(13)
I HG/T 2144--2018
塘玻璃设备视镜
1范围
本标准规定了糖玻璃设备用视镜的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和贮存。
本标准适用于设计压力小于或等于1.0MPa，设计温度高于或等于一20℃至200℃的塘玻璃设备用视镜。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T5782 六角头螺栓 GB/T 6170 1型六角螺母 GB/T23259 压力容器用视镜玻璃 GB25025 摘玻璃设备技术条件 HG/T2050 塘玻璃设备垫片 HG/T2105 塘玻璃设备活套法兰 HG/T20606 钢制管法兰用非金属平垫片（PN系列） HG/T20660 压力容器中化学介质毒性危害和爆炸危险程度分类标准
型式、基本参数及主要尺寸
3
3. 1 视镜结构型式见图1，图1中标注的零部件明细见表1，基本参数及主要尺寸见表2。
(15)
1 HG/T2144—2018
O
D, D do
nd,
5
3
图1 塘玻璃视镜结构型式表 1 塘玻璃视镜零部件明细表
件号 1 2 3 4 5 6 7 密封用垫片的材料可以根据操作条件及介质特性选用。选用本标准以外的材料时，应在订货时注明。
标准编号 HG/T 2105 HG/T 2050 GB/T 23259
名称活套法兰垫片视镜玻璃压盖垫片螺栓螺母
数量 1 1 1 1 1 n n
材 料
按介质要求选用
Q235B，符合GB/T3274的要求
HG/T 20606 GB/T 5782 GB/T 6170
改性、填充聚四氟乙烯板 8.8级
A2-70 A2-70
8级
(16)
2 HG/T2144—2018
表2 塘玻璃视镜基本参数及主要尺寸表
螺 栓
参考质量
设计压力PN公称直径DN d
d。
D
D1 D2
b
MPa
mm mm mm mm mm mm mm n di kg
92 185 145 122 15 080 M16 6. 5 83 107 200 160 138 20 8 M16 8. 5
65 80 100 125 150 200
68
220 180 158 20 8 M16 9. 5
103 128 156 250 210 188 153 181 285 240 212 30 8 M20 19. 5
127
1. 0
25
M16 12. 5
8
8
M20 24. 5
203 235 340 295 268
30
3. 2 2设计压力小于或等于0.6MPa视镜的型式见图1，基本参数及主要尺寸参见附录A。 3. 3 3标记及其示例：
以符合HG/T2144、公称直径为100mm、公称压力为1.0MPa的塘玻璃设备视镜为例，其标记为：
塘玻璃设备视镜HG/T2144-100-10
标记中各要素的含义如下： 100——公称直径为100mm； 10——公称压力为1.0MPa。
4要求
4.1 视镜玻璃应为钢化硼硅玻璃。 4.2视镜玻璃的形位公差、透光率、外观质量应符合GB/T23259的要求。 4.3视镜玻璃的理化性能指标除应满足GB/T23259的要求外，其耐酸、耐碱性能还应达到 GB25025规定的通用型糖玻璃釉的耐腐蚀性能指标。 4.4视镜玻璃的制造、检验、试验和验收应按GB/T23259、GB25025和本标准的规定。化学介质的毒性危害和爆炸危险程度分类应按HG/T20660的规定确定。 4.5机加工面尺寸公差应符合GB/T1804中的m级要求。 4.6螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为士1.0mm，相邻两螺栓孔弦长的极限偏差为±0.5mm。 4.7视镜出厂前应进行型式试验。视镜与塘玻璃设备组装后应按总图或装配图的要求进行耐压试验和泄漏试验。
5出厂文件、包装、运输和贮存
5.1 出厂产品应附带装箱单、产品合格证。产品合格证至少应包括材料的化学成分和力学性能以及视镜玻璃的耐腐蚀性能指标等内容。
(17)
3 HG/T2144—2018 5.2 ：视镜玻璃面应用软包装材料包扎，装箱时须可靠固定。 5.3 3搬动和运输视镜时，应避免碰撞，包装箱不允许倒置。 5.4 视镜出厂前应妥善保管，防止雨、雪及腐蚀性介质侵蚀，一般不允许露天存放。
(18)
4
