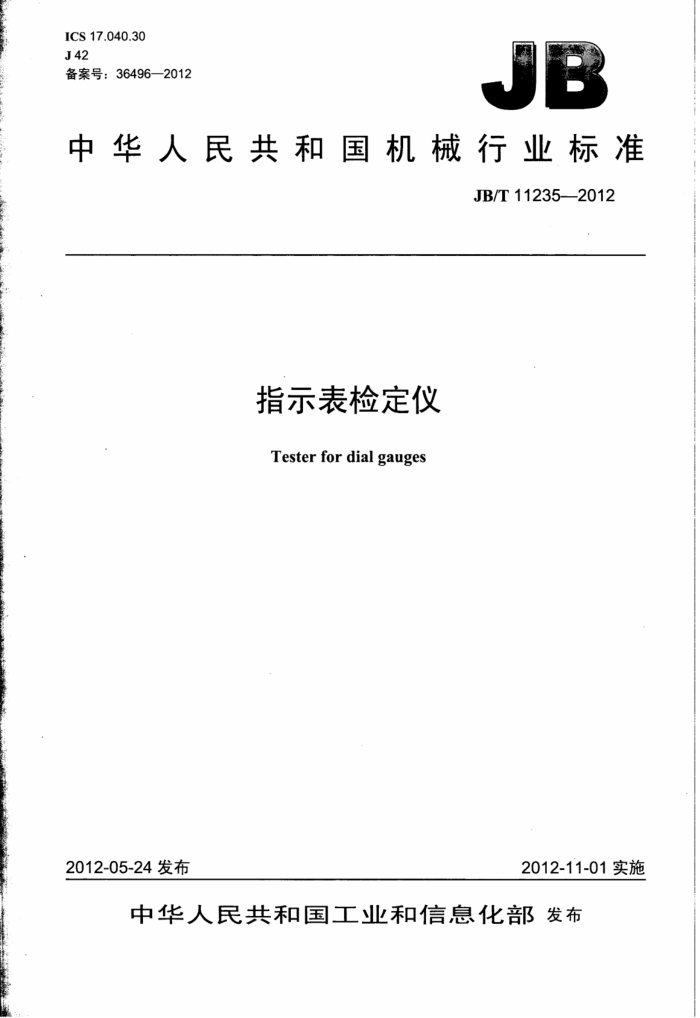

ICS17.040.30 J42 备案号：36496—2012
P
中华人民共和国机械行业标准
JB/T112352012
指示表检定仪 Testerfor dialgauges
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 JB/T11235—2012
目 次
前言 1
II
范围 2 规范性引用文件. 3 术语和定义 4 型式与基本参数 4.1 型式. 4.2 基本参数 5要求 5.1 外观 5.2 相互作用和基本功能 5.3 表座与测微头座两孔的同轴度 5.4 测杆轴线与圆柱轴线的垂直度和位置度， 5.5 （图像识别）光栅指示表检定仪检测指示表测量结果的一致性 5.6 图像识别系统的正确性 5.7 重复性 5.8 （示值）最大允许误差， 5.9 回程误差 5.10 抗静电干扰能力和抗电磁干扰能力， 5.11 连续冲击试验 5.12 运输、环境试验 6 电气安全性能. 6.1 耐压能力试验 6.2 绝缘电阻试验... 6.3 接地保护试验... 77 检验条件... 7.1 （手动）百分表检定仪、（手动）千分表检定仪、（电动）百分表检定仪和
（电动）指示表检定仪.
4
7.2光栅指示表检定仪 8检验方法 8.1 外观... 8.2 相互作用和基本功能， 8.3 表座与测微头座两孔的同轴度， 8.4 立柱V形夹座夹持不同直径圆柱时，测杆轴线与圆柱轴线的垂直度和位置度 8.5 （图像识别）光栅指示表检定仪检测指示表测量结果的一致性 8.6 图像识别系统的正确性， 8.7 重复性 8.8 （示值）最大允许误差 8.9 回程误差
-
6 6 f
6
C
0
I
建筑321---标准查询网 www. jz321. net JB/T11235——2012
8.10 抗静电干扰能力和抗电磁干扰能力 8.11 连续冲击试验 8.12 运输、环境试验 8.13 耐压能力试验 8.14 绝缘电阻试验 8.15 接地保护试验。 9检验规则... 9.1 出厂检验... 9.2 型式检验， 9.3 判定规则.. 10标志与包装. 10.1 标志 10.2 包装附录A（规范性附录）检验用心轴和三珠工作台要求 A.1 检验用心轴 A.2 三珠工作台，附录B（规范性附录）检验项目及重要度附录C（资料性附录）检定仪的示值误差检验方法 C.1 概述 C.2 光栅位移传感器检验示值误差的方法图1 （手动）指示表检定仪图 2 （电动）指示表检定仪图 3 （目测）光栅指示表检定仪.. 图4 （图像识别）光栅指示表检定仪图 5 圆柱轴线与测杆轴线的垂直度测试位置图图6 圆柱轴线与测杆轴线的位置度测试位置图图A.1 检验用心轴. 图A.2 三珠工作台表 1 基本参数. 表2 （示值）最大允许误差表3 回程误差表4 测量段和测量间隔. 表 A.1 检验用心轴的尺寸。 表 B.1 检验项目及重要度. 表 C.1 受检点分布表
6
10 10 10 10 11 11 11 12 13 13 .13
.3 6
1 1 .11
*
4
-
'
11 12 13
II JB/T11235—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：河南省计量科学研究院。 本标准参加起草单位：深圳市中图仪器科技有限公司、中国计量测试研究院、桂林量具刃具有限责
任公司、深圳市计量质量检测研究院、北京德上科技有限公司、无锡市景达数控电器厂、广西壮族自治区计量检测研究院、郑州中控计量有限公司。
本标准主要起草人：张卫东、贾晓杰、冉庆、赵伟荣、于冀平、马俊杰、严为民、华周南、马喜伟、 全贻智、范乃胤。
本标准为首次发布。
III
建筑321--标准查询网 www. jz321. net JB/T11235—2012
指示表检定仪
1范围
本标准规定了指示表检定仪的型式与基本参数、要求、电气安全性能、检验条件、检验方法、检验规则、标志与包装等。
本标准适用于分度值或分辨力为10μm、5μm、1μm、0.5μm、0.2μm、0.1μm的指示表检定仪（以下简称“检定仪”)。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T4879—1999 防锈包装 GB/T5048—1999 防潮包装 GB5226.1—2008 机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388—1986 运输包装收发货标志 GB/T9969—2008 工业产品使用说明书总则 GB/T13384—2008 机电产品包装通用技术条件 GB/T14436—1993 工业产品保证文件总则 GB/T17163—2008 几何量测量器具术语基本术语 GB/T17626.2—2006 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容试验和测量技术射频电磁场抗扰度试验 JB/T9329—1999 仪器仪表运输、运输贮存基本环境条件及试验方法
3术语和定义
GB/T17163界定的以及下列术语和定义适用于本文件。
3.1
指示表检定仪testerfordialgauges 以光栅传感器或精密丝杠等为计量标准，沿直线导轨移动输出长度标准值，以图像识别或目力读数
方式测量各类（模拟或数字）指示表类量具的示值误差的仪器。 3.2
百分表检定仪testerforindicatorgaugesof readingin0.01mm 用以检测分度值或分辨力为0.01mm和0.005mm指示表、杠杆表以及内径表的指示表检定仪。
3.3
千分表检定仪testerforindicatorgaugesofreadingin0.001mm 用以检测分度值或分辨力为0.001mm、0.0002mm和0.0005mm指示表、杠杆表以及内径表的指
示表检定仪。
1 JB/T11235—2012
4型式与基本参数 4.1型式 4.1.1检定仪按驱动方式可分为：（手动）指示表检定仪（见图1）和（电动）指示表检定仪（见图2）。 图示仅供图解说明，不表示详细结构。
说明：
底座；2- 测杆：3
被检表；
表架：5 微分筒：6 套筒。
图 1 （手动）指示表检定仪
说明：
底座：2- 被检表：3、6 连杆：4 测杆；5 表座；7 测力计：步进电动机；9 —显示、打印控制器；10———测微头座。
2
图2（电动）指示表检定仪
4.1.2检定仪按结构和读数方式可分为：（目测）光栅指示表检定仪（见图3）和（图像识别）光栅指示表检定仪（见图4）。图示仅供图解说明，不表示详细结构。 4.2基本参数
检定仪的分度值或分辨力、测量范围参见表1。
2
建筑321---标准查询网 www. jz321. net JB/T112352012
说明：
一底座：2- —测微头座；3 一指示表；4 —立柱：5表座；6电脑；7—测杆：8—手轮。
图3 （目测）光栅指示表检定仪
说明：
电脑：2- -立柱：3- 摄像头升降架：4 摄像头：5- 一测微头座：水平移动手轮：7- -底座：8- 测杆：9 表座：10~ 被检表。
图4 （图像识别）光栅指示表检定仪
表1基本参数
分度值或分辨力μm 10,5，1，0.5,0.2，0.1
测量范围 mm
0～~2，0~5，0～10，0～25，0～50
5要求 5.1外观 5.1.1检定仪的工作表面不应有锈蚀、碰伤、划痕、毛刺等缺陷。喷漆表面不应有漆皮脱落及漆色不均现象。电镀表面不应产生水纹及脱落现象。 5.1.2检定仪的刻线应清晰、完整。 JB/T11235—2012
5.1.3检定仪的数字显示窗应无气泡、划痕等缺陷，数字显示应完整、清晰。显示、打印控制器上按键、旋钮表面的字母、符号应完整清晰。 5.2相互作用和基本功能 5.2.1 检定仪各活动部件运动应平稳、灵活和无阻滞，止动部件作用可靠。 5.2.2 检定仪的显示、打印系统功能正常。 5.2.3 （图像识别）光栅指示表检定仪的数据处理软件程序，应具有实时显示功能（即：实时显示CCD 读数和光栅显示值）：图像识别系统应成像清晰、完整，无目力可见的像差：对检测过程中的非正常情况应能识别，并能报警及自动停止工作。 5.3表座与测微头座两孔的同轴度
当两孔内端面相距50mm时，检定仪的表座与测微头座两孔的同轴度公差为0.1mm。 5.4测杆轴线与圆柱轴线的垂直度和位置度
对于具有卧式结构的检定仪，当立柱V形夹座夹持不同直径圆柱时，在夹持长度50mm范围内，其测杆轴线与圆柱轴线的垂直度和位置度均为0.1mm。 5.5 （图像识别）光栅指示表检定仪检测指示表测量结果的一致性
在不同测量条件下，（图像识别）光栅指示表检定仪检验同一块指示表（指针式或数显式）时，其测量结果的一致性不应大于2um。 5.6图像识别系统的正确性 5.6.1用（图像识别）光栅指示表检定仪检验指针式指示表时，（图像识别）光栅指示表检定仪上图像识别系统判读结果与人眼判读结果的差值不应超过0.1个分度值。 5.6.2用（图像识别）光栅指示表检定仪检验数显式指示表时，（图像识别）光栅指示表检定仪上图像识别系统的读数应与指示表显示值一致。 5.7重复性
光栅指示表检定仪的重复性不应大于0.2μm。 5.8 （示值）最大允许误差
检定仪的（示值）最大允许误差见表2。
表2 （示值）最大允许误差
最大允许误差 um
测量范围 mm
任意1mm 任意2mm 任意10mm 任意30mm 范围内 范围内 范围内
型 式
全范围内
范围内
（手动）百分表检定仪（手动）千分表检定仪
0~25 0~2 0~5 0~10 0~50
2 1 1 2 2
3 -
4 1.5 2 3 6 1 3
1.5
（电动）百分表检定仪
3
4
1μm档：0~1 0.1μm档：0~10
（电动）指示表检定仪
2 0.8 0.8
0~10 0~50
1.2 1.2
1.5 3
光栅指示表检定仪
1.5
2.5
5.9回程误差
检定仪的回程误差见表3。
