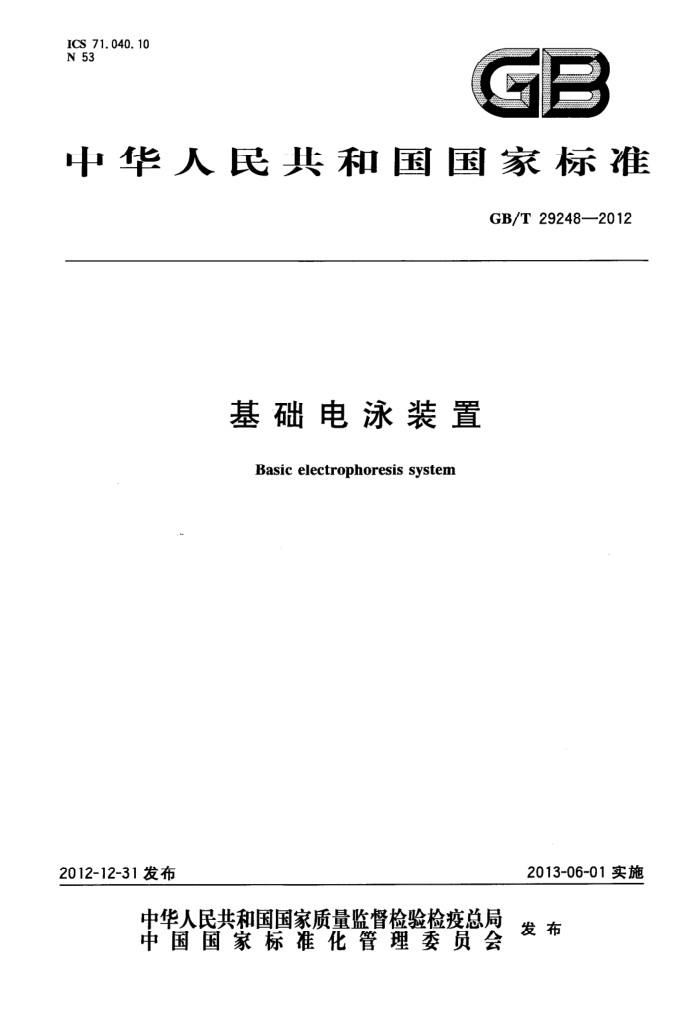

ICS 71. 040. 10 N 53GB
中华人民共和国国家标准
GB/T29248—2012
基础电泳装置
Basic electrophoresis system
2013-06-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T29248—2012
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
产品分类 5 基本参数要求
4
6 7
试验方法 8 检验规则 9 标志 10 包装、运输和贮存
13 14 15 GB/T 29248—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由中国机械工业联合会归口。 本标准负责起草单位：北京市六一仪器厂。 本标准参加起草单位：机械工业仪器仪表综合技术经济研究所、北京百晶生物技术公司、上海大能
科技有限公司、大连竞迈生物科技有限公司、吉林省农业科学院、上海交通大学。
本标准主要起草人：王晓平、金丽辉、朱龙寅、黄昕、辛毅、郝东云、曹成喜、高秀东、崔红松、王继有、 孔力、潘长清。
- GB/T29248—2012
基础电泳装置
1范围
本标准规定了基础电泳装置的术语和定义、产品分类、基本参数、要求、试验方法、检验规则、标志以
及包装、运输、贮存。
本标准适用于电泳电压不大于10kV的分体式基础电泳装置（以下简称电泳装置）。 本标准不适用于定值输出的电泳装置和从加样、电泳、染色、脱色、凝胶扫描及结果处理等程序上进
行半自动或全自动处理的电泳分析系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191--2008包装储运图示标志 GB/T2822—2005 5标准尺寸 GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB5465.2一2008电气设备用图形符号第2部分：图形符号 GB/T 9969--2008 工业产品使用说明书总则 GB/T14710—2009 9医用电气设备环境要求及试验方法 SJ/T1670—2001 电子电源术语及定义
3术语和定义
下列术语和定义适用于本文件。
3. 1
电泳electrophoresis 在溶液中，带电粒子在外加的电场的作用下向相反电极移动的现象。
3.2
电泳装置electrophoresissystem 进行电泳所用的，可对荷电颗粒进行分离、提纯或制备的装置。通常由电泳仪、电泳仪电源及其附
件组成。 3. 3
基础电泳装置basicelectrophoresis system 电泳电压不大于10kV的分体式电泳装置。
3. 4
电泳仪electrophoresisapparatus 进行电泳的器具，主要由缓冲液池、电极和支架组成。根据不同要求还可有制胶、冷却、循环等
附件。
1 GB/T29248—2012
3. 5
电泳仪电源 power supplies of electrophoresis apparatus 专为进行电泳提供外加电场的直流电源。其输出电压或电流或功率要求相对稳定或按特定规律
变化。 3.6
电泳条带electrophoresisbands 电泳后载体上的介质所形成的条带。
3.7
电泳样品electrophoresissamples 需经电泳分离检测的物质。
3.8
胶室 gelcell 电泳过程中用以形成各种不同规格和形状载体的模具。
3. 9
胶面 gelsurface 制胶过程中凝胶所形成的表面。
3. 10
介质medium 具有作抗对流和分离效应的亲水性物质，也称为电泳支持物。
3.11
样品梳（试样格） samplecomb 制胶过程中用以形成加样孔的模具。
3.12
脉冲场电泳 pulsedfieldelectrophoresis 通过不断交替改变电场的方法，将大小不同的大分子量DNA分离开来的电泳技术。
3.13
影响量influencequantity 来自电源设备外部而影响其性能的任何量。
3. 14
源电压效应 source voltage effect 源电压的变化引起的稳定输出量的变化。 [SJ/T1670—2001，定义3.14]
3. 15
负载效应loadeffect 负载变化引起的稳定输出量变化。 [SJ/T1670—2001，定义3.13]
3.16
时间漂移 timedrift 所有影响量保持不变，在预热时间后的规定时间内连续工作时，电泳仪电源输出电压或电流或功率
的相对变化量。 3. 17
温度系数 temperature coefficient 其他影响量保持不变，电泳仪电源输出电压或电流或功率的相对变化量与环境温度变化量之比。 2 GB/T29248—2012
3. 18
纹波系数ripplefactor 电泳仪电源输出电压中交流分量所占的比例。
3.19
额定值 直specifiedvalue 规定的电泳仪电源输出的电压或电流或功率的最大值。
4产品分类
4.1电泳装置组成
电泳装置由电泳仪电源和电泳仪及其附件组成。 4.2电泳仪电源 4.2.1 电泳仪电源按输出电压额定值可分为低压、中压、高压、超高压四种类型，输出电压额定值见表1。
表1电泳仪电源按输出电压额定值分类表
输出电压额定值U
类型
v U<500
低压中压高压超高压
500≤U<1500 1500≤U≤5000 5000
4.3电泳仪
电泳仪按其电泳方式可分为垂直式和水平式两大类。垂直式又分为板状和管状两类，管状一般为圆盘式，水平式也可分为板状和条状两类。
基本参数
5
5.1 使用条件
电泳装置应可在下列条件下正常使用： a） 环境温度：15℃~35℃； b) 相对湿度：不大于75%； c) 大气压力：75kPa106kPa； d) 电源电压：单相正弦交流220V士22V，50Hz士1Hz； e) 电泳仪周围应无强烈的震动； f) 周围空气中无腐蚀性气体存在。
5.2电泳仪槽体尺寸
电泳仪槽体的尺寸应按GB/T2822—一2005中Ra20系列选取组合。
3 GB/T 29248—2012
5.3 圆盘电泳仪外径与所容纳玻璃管数
圆盘电泳仪外径与所容纳玻璃管数应采用表2所列的组合。
表2 圆盘电泳仪外径与所容纳玻璃管数
管数
外径 mm $60 $70 $80 $90 $100 $110 $120 $130 $140 $150 $160 注：符号“”表示优先采用，符号“0”表示可采用，符号“二”表示不采用。
4 . 0
6 一
10 -
8
12
16
. o
.
o
0
.
-
o
0
o
.
o
6要求 6.1外观及结构 6.1.1电泳仪电源面板上的装配件宜布置均匀，调节旋钮和开关应灵活可靠。 6.1.2指示或显示装置应清晰。指针式仪表的等级指数不应大于2.5，数字显示式仪表的示值误差不应超过士2%。其图形符号符合GB/T5465.2-—2008的规定。 6.1.3电泳仪的槽体应采用耐腐蚀的绝缘材料，优先采用注塑成型。电泳仪槽体宜是部分或全部透明，不应有直径大于2mm的气泡。 6.1.4电泳仪应采用槽盖和散热设计方式 6.1.5电泳仪的电极应耐电解腐蚀、耐高温、具有良好的导电性能，不应焊接、绞接。要有适当保护，并便于清洗、维修和更换。 6.1.6电泳仪的外接端与槽内电极之间的连接应可靠，不应有断路现象。 6.2 技术性能 6.2.1 电泳仪电源 6.2.1.1 电泳仪电源的主要性能指标应符合表3的规定。
4 GB/T29248—2012
表3电泳仪电源的主要性能指标
指标稳流 1% ≤2%
序号 1 2 3 4 5
项目源电压效应负载效应时间漂移连续工作时间温度系数
稳压 ≤1% ≤1%
稳功率 ≤2% ≤4%
≤3%(连续工作8h)
≥8 h ≤0.5%/℃
6.2.1.2 电泳仪电源的纹波系数应在产品说明书中说明。 6.2.1.3 电泳仪电源应有短路保护和报警功能。 6.2.1.4 高压电泳仪电源应有开路（空载）报警和保护功能， 6.2.1.5 电泳仪电源应有稳定状态指示，对状态发生改变应能作出明确的响应。 6.2.1.6 电泳仪电源应有定时装置，其计时误差限值不超过土1%。 6.2.1.7 电泳仪电源宜有来电恢复功能。电泳仪电源正常工作状态下，遇电网停电，来电后仪器报警提示后恢复原工作状态。 6.2.1.8电泳仪电源宜有小电流维持功能。电泳仪电源按照预设的程序或时间完成工作后，可按设定以小电流状态维持弱电场。 6.2.2电泳仪连续工作时间
在正常使用条件下，电泳仪的连续工作时间应满足电泳仪电源的连续工作时间。 6.2.3槽体
电泳仪的缓冲液池和冷却装置不应渗漏。 6.3安全 6.3.1正负极标志
电泳仪电源的输出端子应有符合GB/T5465.2--2008中5005、5006的正负极标志。 6.3.2结构和连接、断开
仪器装置的结构、连接及断开应符合GB4793.1一2007中6.9～6.11的规定。 6.3.3可触及零部件的允许限值
可触及零部件的允许限值应符合GB4793.1一2007中6.2及6.3的规定。 6.3.4保护连接
保护连接的完整性、保护导体端子以及保护连接的阻抗应满足GB4793.1一2007中6.5的规定。 保护导体端子与规定要采用保护连接的每一个可触及零部件之间的阻抗不应超过0.1Q（电源线的阻抗除外）。 6.3.5电气间隙和爬电距离
电气间和爬电距离应符合GB4793.1—2007中6.7.1～6.7.4的规定。
