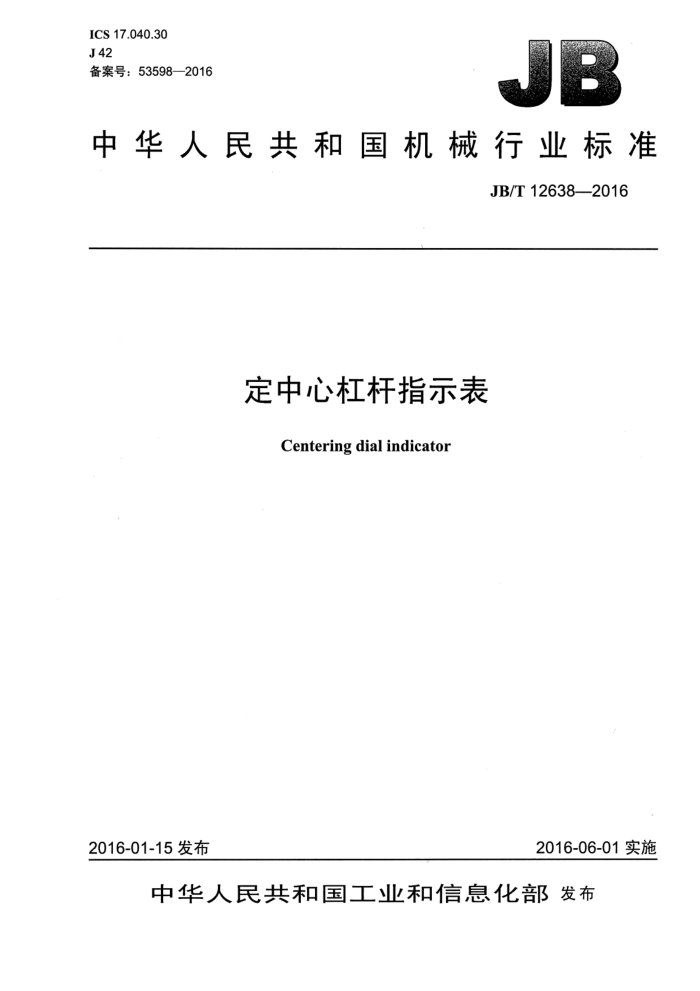

ICS17.040.30 J42 备案号：53598—2016
B
中华人民共和国机械行业标准
JB/T12638—2016
定中心杠杆指示表
Centering dial indicator
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12638—2016
目 次
前言.. 1 范围 2 规范性引用文件.. 3术语和定义. 4 型式与基本参数 5 要求 5.1外观 5.2 相互作用.. 5.3 指示表. 5.4 自转误差， 5.5 重复性 5.6 测量力. 5.7 扭转力.. 5.8 测头工作面的硬度 5.9 测头工作面的表面粗糙度 6检验条件.
检验方法. 7.1 外观. 7.2 相互作用， 7.3 指示表. 7.4 自转误差， 7.5 重复性... 7.6 测量力 7.7 扭转力. 7.8 测头工作面的硬度 7.9 测头工作面的表面粗糙度 8标志与包装
7
4
4
图1 定中心杠杆指示表 JB/T12638—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：威海量具厂有限公司。 本标准参加起草单位：威海市计量所、哈尔滨量具刃具集团有限责任公司、成都工具研究所有限公
司、广西壮族自治区计量检测研究院、青岛美新精密工具有限公司。
本标准主要起草人：车兆平、于新建、赵军、张伟、付冬华、陈实英、孙秀文、姜志刚、阳明珠、 王凯。
本标准为首次发布。
II JB/T12638—2016
定中心杠杆指示表
1范围
本标准规定了定中心杠杆指示表的术语和定义、型式与基本参数、要求、检验条件、检验方法、标志与包装。
本标准适用于分度值/分辨力为0.01mm、0.005mm，指示表量程不大于3mm的定中心杠杆指示
表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1219—2008指示表 GB/T17163—2008几何量测量器具术语 告基本术语
3术语和定义
GB/T17163一2008界定的以及下列术语和定义适用于本文件。
3.1
定中心杠杆指示表 centeringdialindicator 一种将工件中心的相对位置通过杠杆传动给指示表，转变成指针角位移，通过指示表读数的测量工
具，也称定心表。 3.2
自转误差rotationerror 定中心杠杆指示表在主体固定状态下，360°转动回转轴，无论顺时针还是逆时针转动，指示表大
指针的摆动量。
4型式与基本参数
4.1定中心杠杆指示表的型式如图1所示。图示仅作图解说明，不表示详细结构。 4.2回转轴的公称直径宜选择Φ10mm（h6）、@8mm（h6）。 JB/T12638—2016
说明： 1 一回转轴； 2- 一主体；
-
一指示表；一手柄；
-
C 4-
A
88
5- 杠杆： 6- 紧固螺钉； 7- 测头。
图1定中心杠杆指示表
5要求
5.1外观
定中心杠杆指示表表面不应有锈斑、划痕、毛刺等缺陷，镀、涂层表面不得有脱落、起泡和明显影响外观的色泽不均等缺陷，表玻璃应透明、洁净，不应有影响读数的划痕、气泡。 5.2相互作用
定中心杠杆指示表在正常使用条件下，各紧固部分应锁紧牢固可靠，测量机构所有部件的运动均应灵活、平稳，无卡滞和明显晃动现象。 5.3指示表 5.3.1定中心杠杆指示表用指示表的度盘应符合GB/T1219一2008中5.3的规定。 5.3.2在自由状态下，用手拨动测头，大指针应顺时针方向转动，不得有滞后现象；快速拨动测头，大小指针均不得松动与脱落。 5.3.3定中心杠杆指示表在自由状态时，大指针应位于回转轴轴线上部零位左侧（3～5）个标尺标记。 5.3.4定中心杠杆指示表的行程应超过量程10个标尺标记以上。 5.4自转误差
定中心杠杆指示表的自转误差不应大于1/3个标尺间距。 5.5重复性
定中心杠杆指示表的重复性不应大于1/3个标尺间距。 5.6测量力
定中心杠杆指示表测头的测量力不应大于1.5N。
2 JB/T12638—2016
5.7 7扭转力
定中心杠杆指示表的测头在（59）N扭转力的作用下，应能在（090）。范围内转动到任意位
置。 5.8 测头工作面的硬度
定中心杠杆指示表测头工作面的硬度应符合表1的规定。
表1
硬度
测头工作面材料碳钢、工具钢
≥478HV（或48HRC) ≥551HV (或52.5HRC)
不锈钢
≥1 000 HV
硬质合金或其他耐磨材料
5.9 测头工作面的表面粗糙度
定中心杠杆指示表的测头工作面的表面粗糙度不大于Ra0.4μm。
6检验条件
定中心杠杆指示表的各项性能检验应在温度为20℃土5℃的检验室内进行。受检前，定中心杠杆指示表和检验工具应在检验室内等温2h以上。
7检验方法
7.1 1外观
目力观察。 7.2 2相互作用
目力观察和手感检验。 7.3 3指示表
观察和操作试验。 7.4 4自转误差
操作试验及观察。 7.5重复性 7.5.1将定中心杠杆指示表固定在测量台架上，圆弧形夹块（R10）置于测头与工作台之间，沿测量方向推动夹块，使夹块最高点与测头接触，记下定中心杠杆指示表的读数，连续重复5次，读数的最大值与最小值之差即为重复性。 7.5.2检查工具：专用测量台架及工作台，量块附件中的圆弧形夹块（R10）。
3 JB/T12638—2016
7.6测量力 7.6.1 施加力在测头上，记录定中心杠杆指示表指针旋转全量程所需最小力作为测量力。 7.6.2 检查工具：码1.5N，或感量不大于0.1N的测力计。 7.7扭转力 7.7.1 用5N的力加在测头上，测头没有转动；当用9N的力加在测头上时，测头在（0～90）°内可转动到任意角度。 7.7.2检查工具：码5N、9N，或感量不大于0.1N的测力计。 7.8测头工作面的硬度
用维氏硬度计（或洛氏硬度计）进行检查。 7.9测头工作面的表面粗糙度
用表面粗糙度比较样块比较检查。
8标志与包装
8.1定中心杠杆指示表上应标有：
a）制造厂名称或注册商标； b）测量范围； c）分度值/分辨力； d）产品序号。
8.2定中心杠杆指示表的包装盒上应标有：
a）制造厂名称、厂址或注册商标； b）产品名称； c）测量范围； d）产品序号。
8.3定中心杠杆指示表在包装前应经防锈处理，并妥善包装。不得因包装不善而在运输过程中损坏产品。 8.4定中心杠杆指示表经检验符合本标准要求的，应附有产品合格证。产品合格证上应标有本标准的标准号、产品序号和出厂日期。 ICS17.040.30 J42 备案号：53598—2016
